ZWTraffic posiada również bazę pionowych znaków drogowych.
Uruchamiamy ją za pomocą polecenia Znaki lub wybierając poniższą ikonę na wstążce.

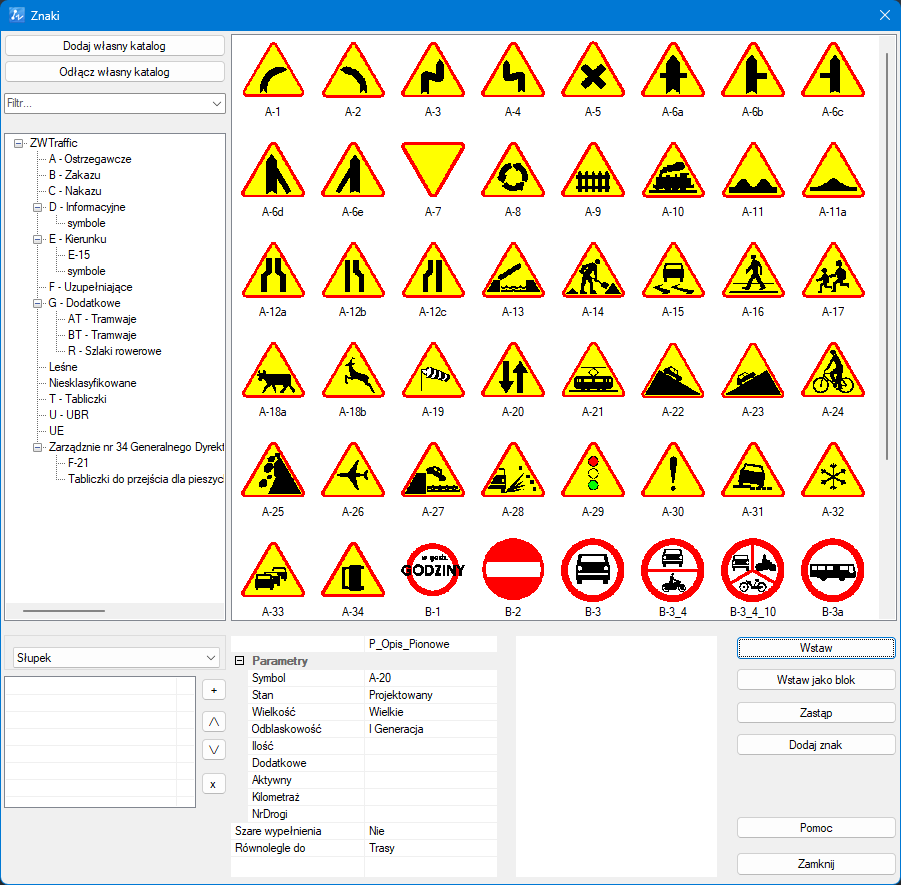

Po uruchomieniu polecenia pojawi się okno, za pomocą którego możemy wstawić wybrane znaki drogowe.
Dodanie własnych znaków drogowych do ZWTraffic
W celu dodania własnego znaku do biblioteki należy narysować w odpowiedniej wielkości znak drogowy w pliku dwgodpowiedniej wielkości znak drogowy w pliku dwg. Następnie kopiujemy tak utworzony znak do odpowiedniego miejsca na dysku.
Dodatkowo możemy stworzyć duży podgląd znaku oraz opis, który ułatwi jego wyszukiwanie w bibliotece.
Wymiary znaków drogowych pionowych w zależności od grupy i rodzaju.
| Grupy znaków | Symbol | Kategorie znaków (wymiary podano w mm) | |||
|---|---|---|---|---|---|
| A - ostrzegawcze długość boku | B - zakazu, C - nakazu średnica | D - informacyjne długość podstawy | D - informacyjne wysokość (n=0, 1, 2) | ||
| wielkie | W | 1200 | 1000 | 1200 | 1200 + 300 n |
| duże | D | 1050 | 900 | 900 | 900 + 225 n |
| średnie | S | 900 | 800 | 600 | 600 + 150 n |
| małe | M | 750 | 600 | 600 | 600 + 150 n |
| mini | MI | 600 | 400 | 400 | 400 + 100 n |
W ZWTraffic szablony znaków drogowych są narysowane według grupy znaków "duże".
W jednym pliku dwg umieszczamy jeden znak drogowy. Punkt o współrzędnych 0,0 powinien znajdować się na środku podstawy znaku drogowego.
Utworzony w ten sposób plik ze znakiem drogowym kopiujemy do odpowiedniego katalogu tam gdzie jest zainstalowana nakładka ZWTraffic, np. "C:\Szansa\ZWTraffic\2024\PL\Templates\Vertical traffic signs\"
Katalog ten zawiera podkatalogi z różnymi rodzajami znaków - rysunek poniżej.
Podgląd znaku
Wgranie pliku dwg ze znakiem spowoduje, że wyświetli się on na liście znaków, jednak nie będzie widoczny powiększony podgląd znaku.
Aby uzyskać powiększony podgląd należy do tego samego katalogu, w którym mamy znak wgrać również plik obrazka w formacie PNG o takiej samej nazwie, np. dla A-18e.dwg będzie to A-18e.png.
Obraz PNG powinien być kwadratem, wystarczające wymiary to np. 200 x 200 pikseli. Dzięki temu w oknie wstawiania znaków pojawi się podgląd.
Wyszukiwarka znaków drogowych
Okno do wstawiania znaków wyposażone jest w wyszukiwarkę znaków. Również po najechaniu myszką nad znak drogowy wyświetli się jego nazwa.
Opisy do znaków drogowych znajdują się w pliku "C:\Szansa\ZWTraffic\2024\PL\Templates\Vertical traffic signs\Alias.csv". W pierwszej kolumnie znajduje się nazwa znaku, a w drugiej opis.
Dzięki temu wpisując w przeglądarce słowo występujące w opisie, wyszukamy opdowiedni znak.
