Jak dodać tolerancję do wymiaru?

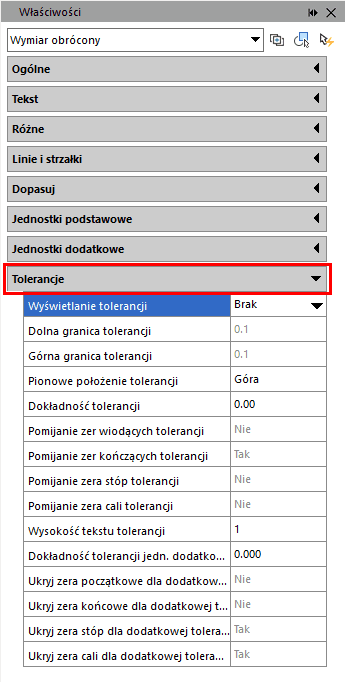

Po utworzeniu wymiaru zaznaczamy go i w pasku właściwości rozwijamy w drzewie: Tolerancja. W polu Wyświetlanie tolerancji wybieramy Odchyłka i w polu Dolna i Górna odchyłka określamy tolerancję.
Można w tym miejscu ustalić wartości takie jak wielkość tolerancji w obie strony, wyświetlanie dokładności albo ukrywanie zer.
Samych opcji na wyświetlenie tolerancji jest wiele. Oto różnice pomiędzy nimi:

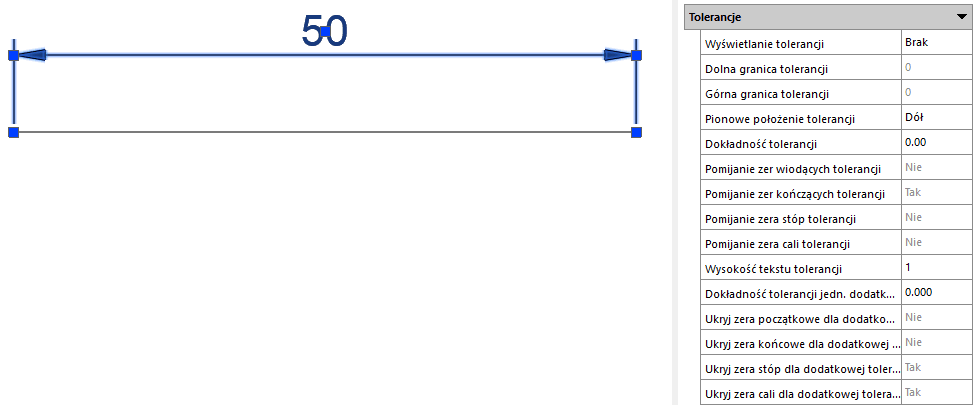

- Brak tolerancji:
- Symetrycznie:

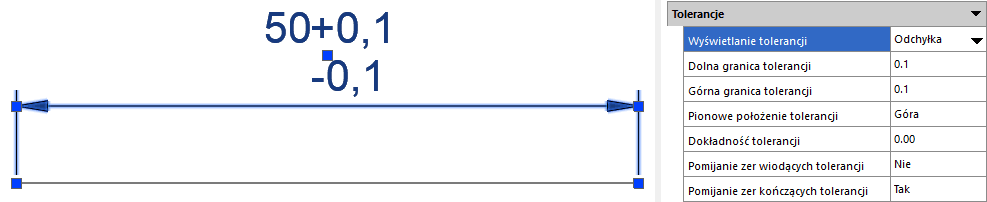

- Odchyłka:

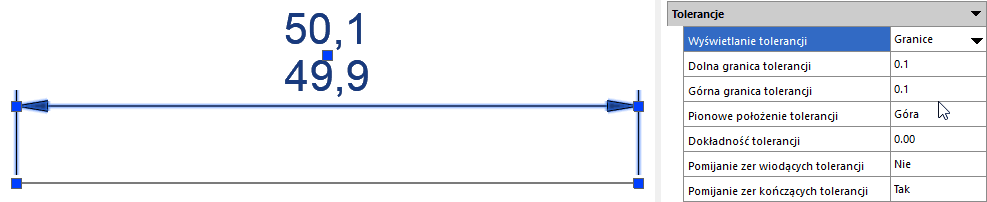

- Granice:

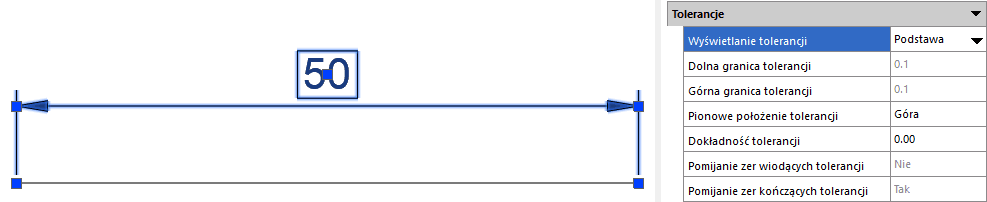

- Podstawa:
