Przewodnik po nakładce SPCAD, cz. 3 – zestawienia i wykresy

Poznaj ostatnią część przewodnika po nakładce SPCAD do programu ZWCAD

W ostatniej części poradnika do nakładki SPCAD dla ZWCAD korzystamy z obiektów wstawionych wcześniej i przygotowujemy zestawienia i wykresy: krzywą obszaru powierzchni oraz tabelę objętości dla modelu TIN z eksportem do CSV i Excela.

Spis treści:

  1. Krzywa obszaru powierzchni.
  2. Obliczanie objętości powierzchni.
  3. Podsumowanie.

Krzywa obszaru powierzchni

Na początek skorzystajmy z funkcji do tworzenia krzywej obszaru powierzchni w panelu Topografia.

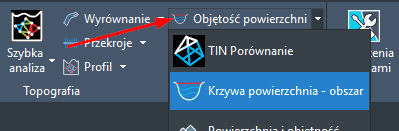

Krzywa powierzchni w SPCAD

Po jej uruchomieniu otworzy się takie menu:

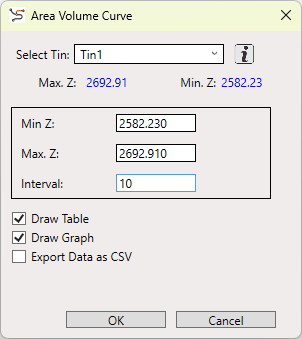

Menu rysowania krzywej obszaru powierzchni

Na samej górze wybieramy przygotowaną wcześniej powierzchnię, ustalamy zakres oraz zaznaczamy, co ma zostać narysowane, a co wyeksportowane do zewnętrznego pliku CSV.

Po zatwierdzeniu ZWCAD poprosi o wskazanie miejsca na rysunku, w którym należy wstawić wybrane obiekty.

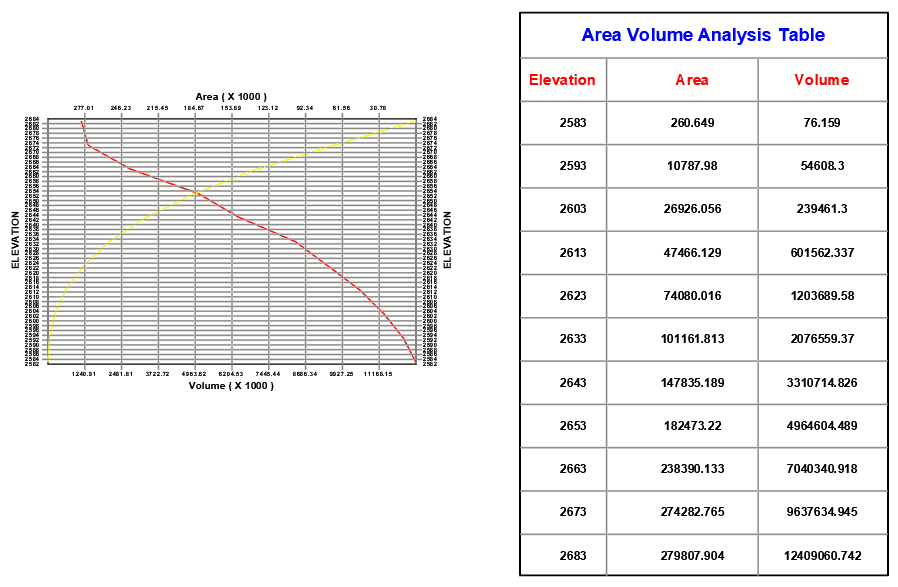

Wykres powierzchni w ZWCAD

Wykres składa się z linii, polilinii i tekstów, które można bez problemu edytować. Tabela jest natomiast grupą złożoną z podobnych obiektów. Aby ją edytować, należy rozbić grupę poleceniem ROZBIJ.

Obliczanie objętości powierzchni

Kolejna funkcja SPCAD, której się przyjrzymy, znajduje się w tym samym miejscu na wstążce ZWCAD. Umożliwia przygotowanie zestawienia objętości w formie tabeli dla powierzchni TIN.

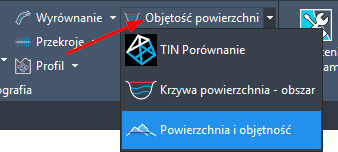

Objętość powierzchni w SPCAD

Po jej uruchomieniu pojawi się takie menu:

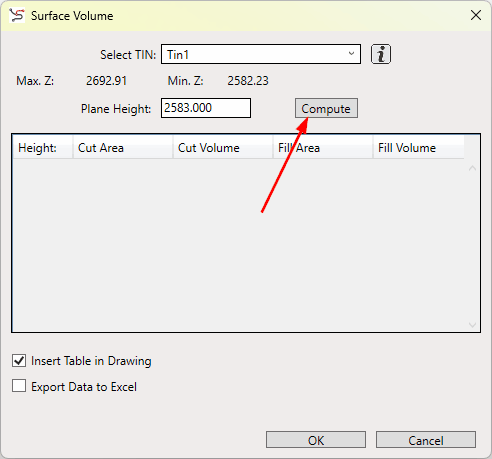

Menu obliczania objętości

Należy wybrać model TIN, na którym będziemy pracować, i za pomocą przycisku obliczeń wygenerować wartości dla żądanej wysokości.

Wpisujemy więc wysokość, a następnie klikamy przycisk obok. SPCAD obliczy odpowiednie wartości i przedstawi je w tabeli. Tabelę możemy wstawić do rysunku albo wyeksportować do Excela.

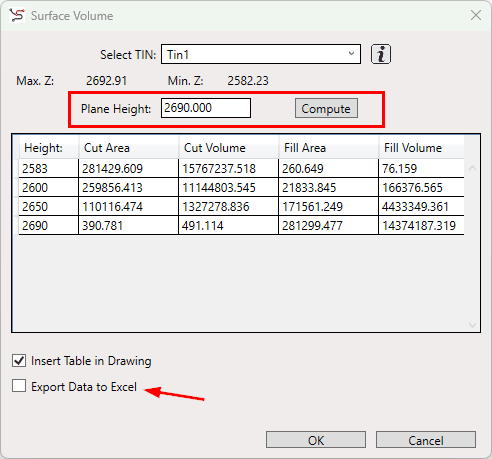

Opcje tabeli obliczania objętości

Podczas wstawiania tabeli do rysunku CAD określamy jej wielkość i wskazujemy miejsce wstawienia.

Zestawienie wstawione do ZWCAD wygląda tak:

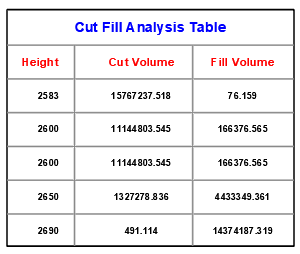

Tabela objętości w rysunku CAD

Natomiast w Excelu wygląda tak:

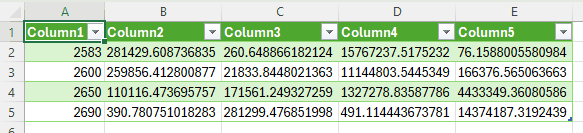

Tabela objętości wyeksportowana do Excela

Podsumowanie

SPCAD oferuje znacznie więcej niż kilka funkcji pokazanych w tych poradnikach, ale pozwoliły one pokazać, do czego można wykorzystać nakładkę. Zachęcam do jej samodzielnego przetestowania. SPCAD wymaga ZWCAD 2025 w wersji Professional i umożliwia 15-dniowe testy z pełną funkcjonalnością.

W tym celu należy zainstalować nakładkę, a następnie wypełnić odpowiednie pole w menu – na podany adres e-mail przyjdzie kod aktywacyjny. Wersję testową można pobrać na stronie SPCAD.

SPCAD – nakładka geodezyjna na ZWCAD
SPCAD pozwala wykonać analizę chłonności inwestycyjnej terenu, obliczyć masy ziemne czy wykonać przekrój terenu. SPCAD umożliwia również import i eksport danych geoprzestrzennych oraz pracę na wielu geodezyjnych układach odniesienia.
