ZW3D – zintegrowany system CAD/CAM
Dowiedz się więcej o programie ZW3D
ZW3D to oprogramowanie wspierające pracę na każdym etapie projektowania, oferujące szeroki zakres funkcji i narzędzi. Dzięki modułowej budowie naszego programu CAD/CAM użytkownik może dobrać odpowiednie rozwiązania do swoich potrzeb, korzystając ze specjalistycznych narzędzi przeznaczonych do realizacji różnorodnych zadań projektowych.
Jest już dostępna wersja ZW3D 2027! Zobacz co nowego!
Program ZW3D dostępny w modelu licencji wieczystej, bez konieczności jej odnawiania. W ramach zakupu licencji użytkownik ma zagwarantowane wsparcie techniczne, co zapewnia komfort pracy oraz stabilność użytkowania, a także otrzymuje dostęp do bezpłatnego szkolenia z podstaw pracy na programie.
Czym jest ZW3D dokładnie

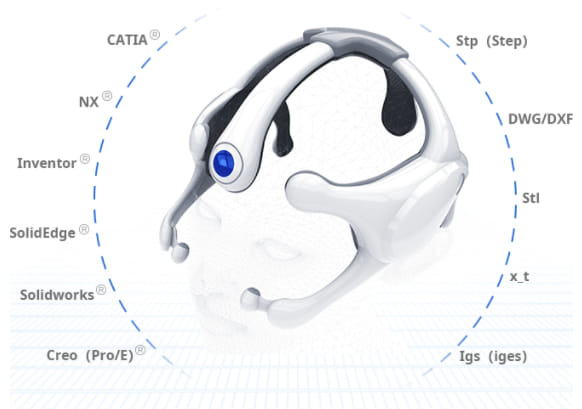

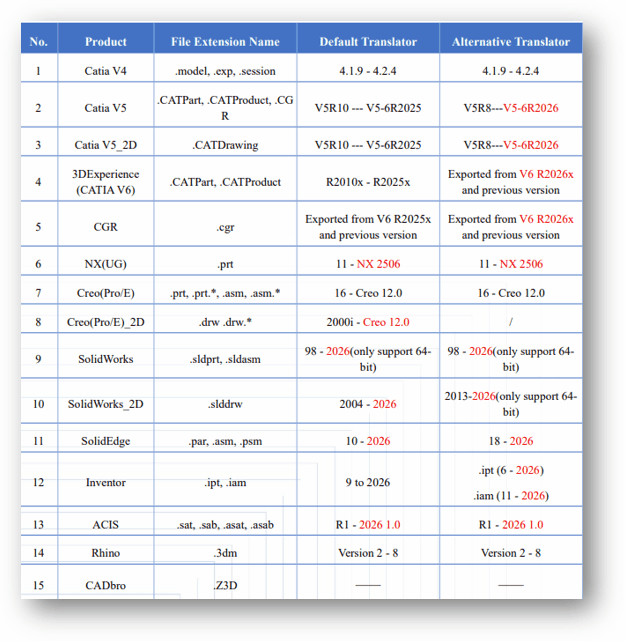

ZW3D to zintegrowany system CAD/CAM wykorzystywany do projektowania oraz przygotowania procesów produkcyjnych. Umożliwia realizację całego procesu w jednym środowisku – od tworzenia modeli 3D i dokumentacji technicznej po generowanie ścieżek narzędzi dla obrabiarek CNC. Dzięki połączeniu funkcji projektowych i technologicznych ZW3D wspiera sprawną wymianę danych oraz usprawnia pracę na kolejnych etapach przygotowania produkcji.
Zobacz ZW3D

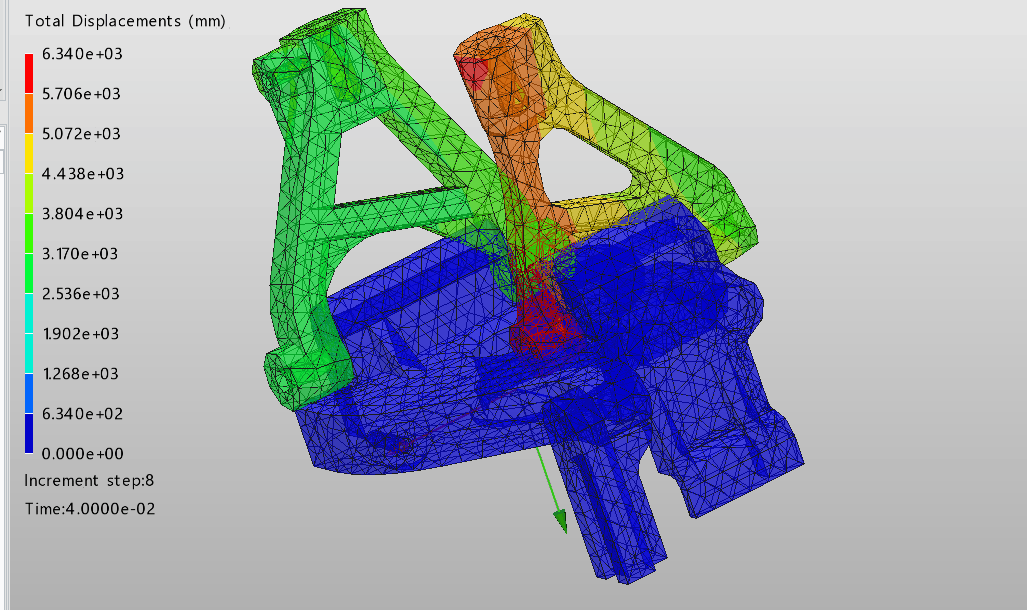

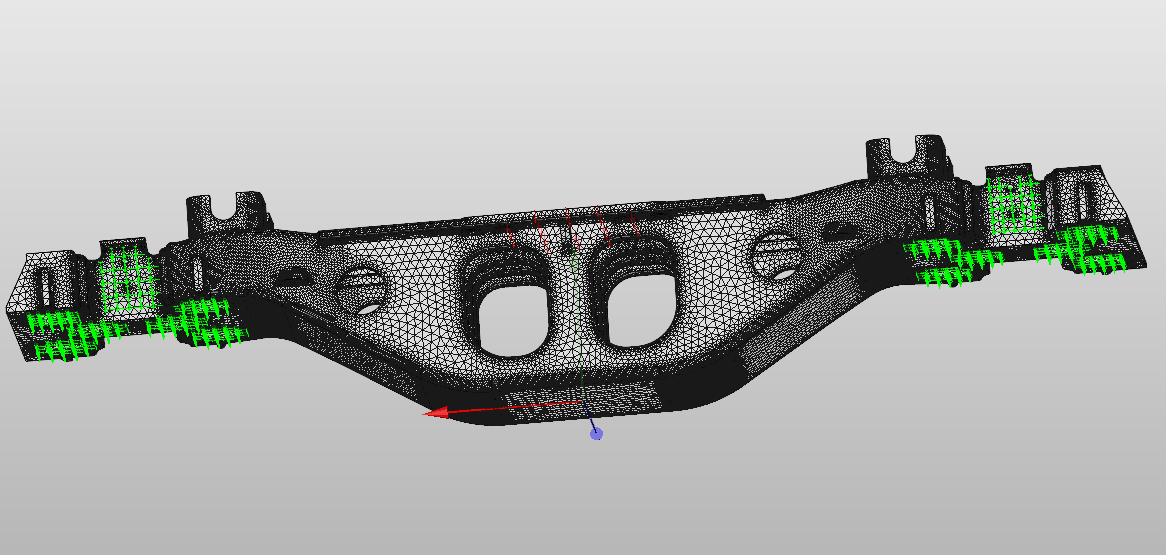

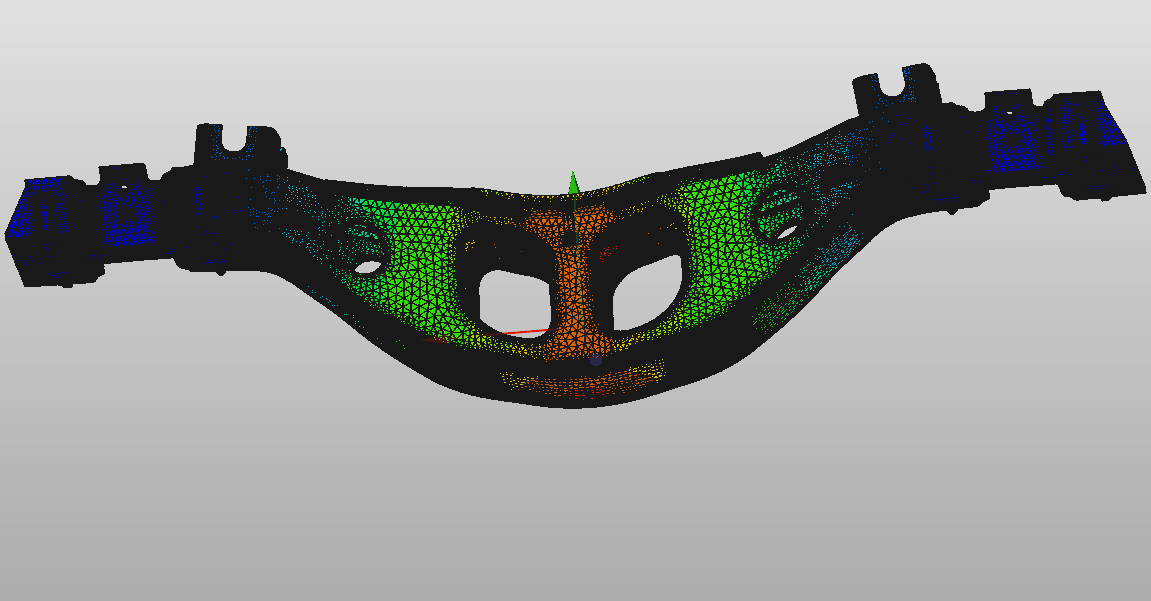

Nasz program CAD/CAM umożliwia modelowanie 3D oraz tworzenie dokumentacji technicznej 2D. Oferuje również narzędzia do pracy z blachami, konstrukcjami spawanymi, formami oraz elektrodami. W zakresie projektowania form ZW3D pozwala na tworzenie i przygotowanie komponentów wykorzystywanych w procesach wytwórczych z wykorzystaniem bibliotek części standardowych. Program obsługuje także dane pochodzące ze skanerów 3D, a w obszarze CAM pozwala na obróbkę CNC od 2 do 5 osi. Wersja Advanced rozszerza funkcjonalność systemu o narzędzia przeznaczone do bardziej zaawansowanych projektów, takie jak projektowanie okablowania, rurociągów oraz płytek PCB, a także moduł do analizy ruchu zespołów mechanicznych. Licencja ZW3D na moduł Standard obejmuje możliwość wykonywania analiz statycznych, a dodatkowy moduł MES rozszerza możliwości programu o zaawansowane analizy wytrzymałościowe.
Dostępne moduły ZW3D
ZW3D ma budowę modułową dzięki czemu użytkownik może dostosować program do swoich potrzeb.
ZW3D Lite

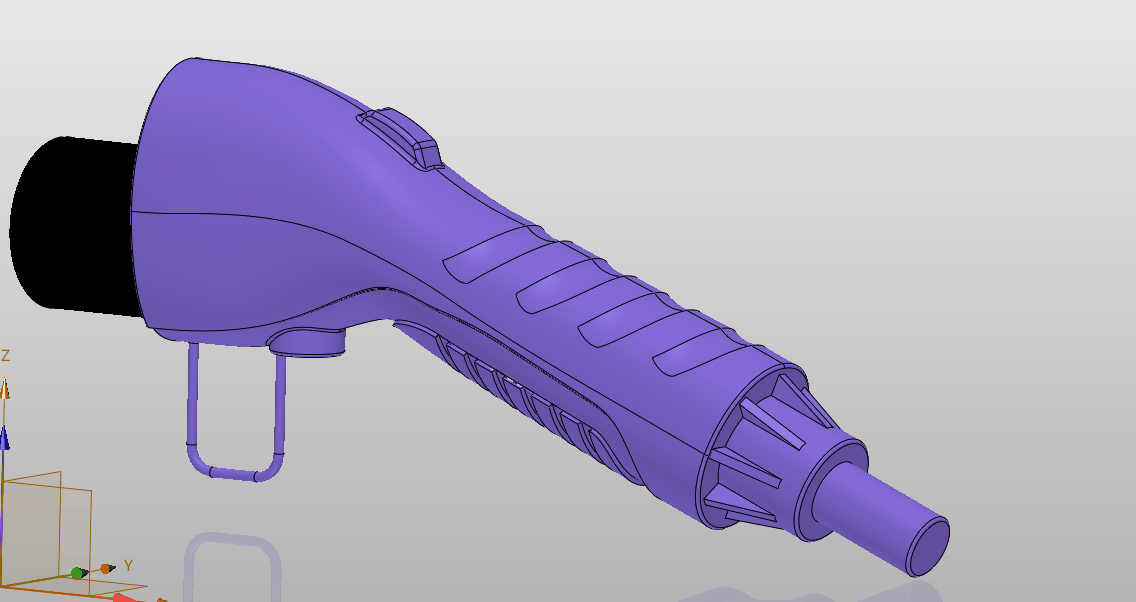

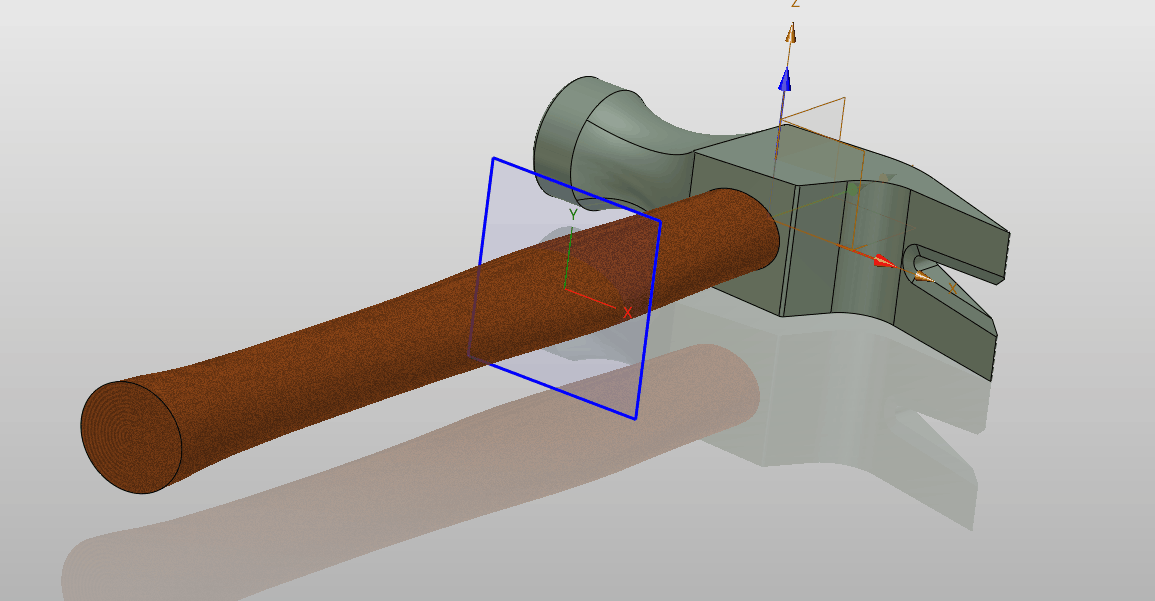

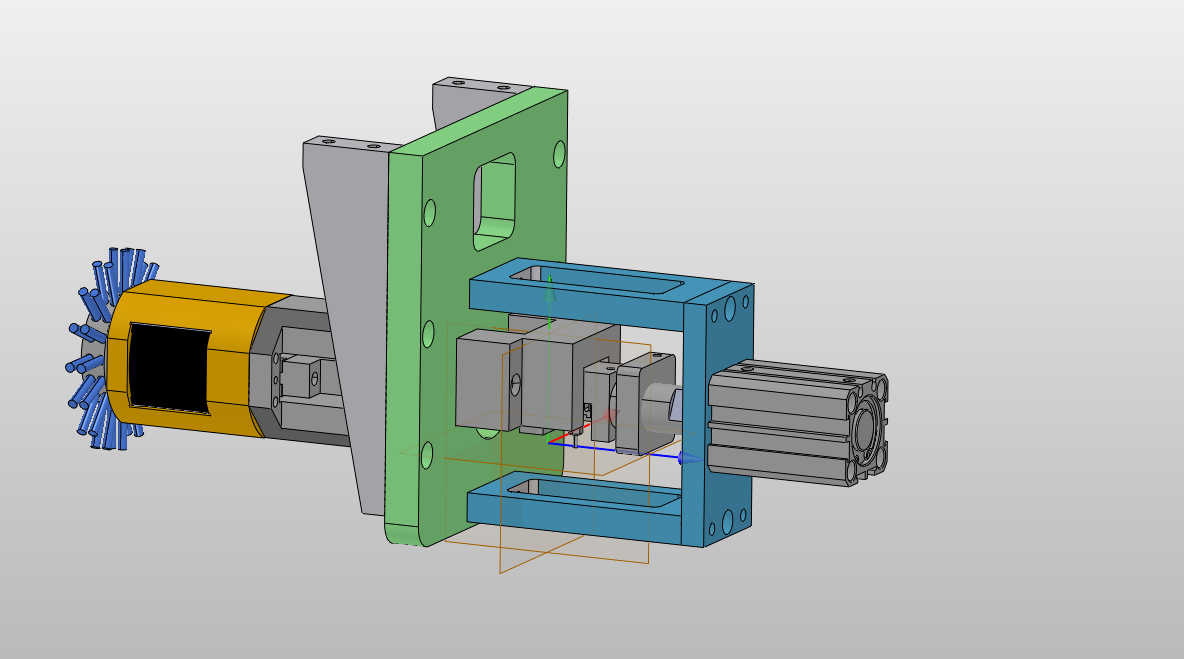

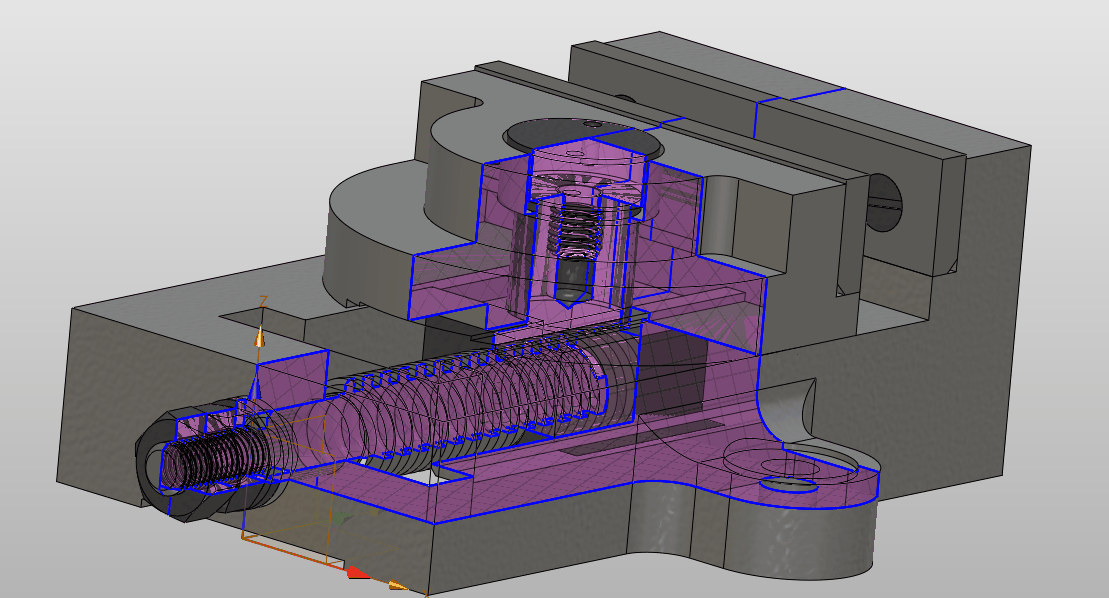

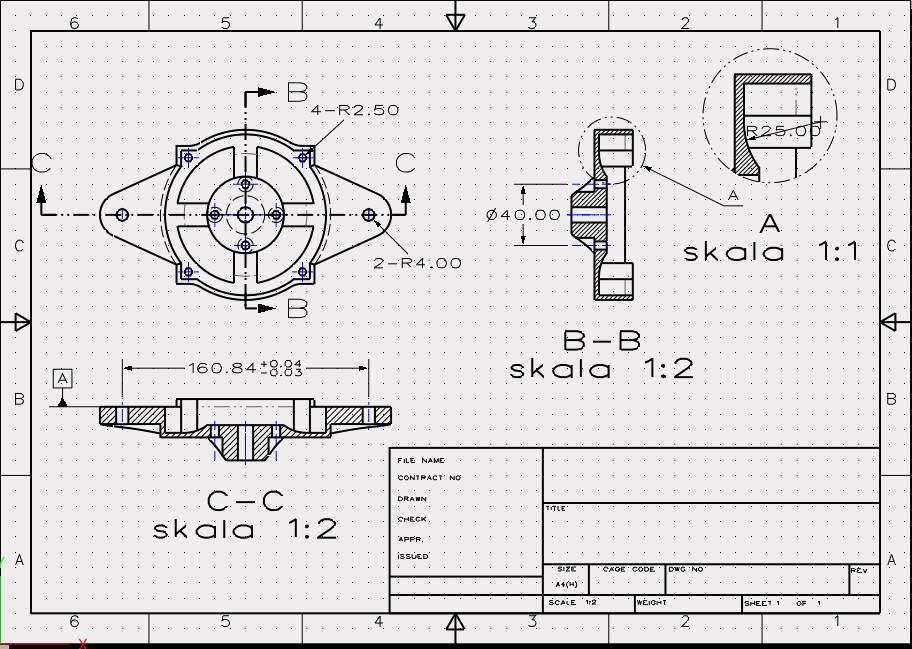

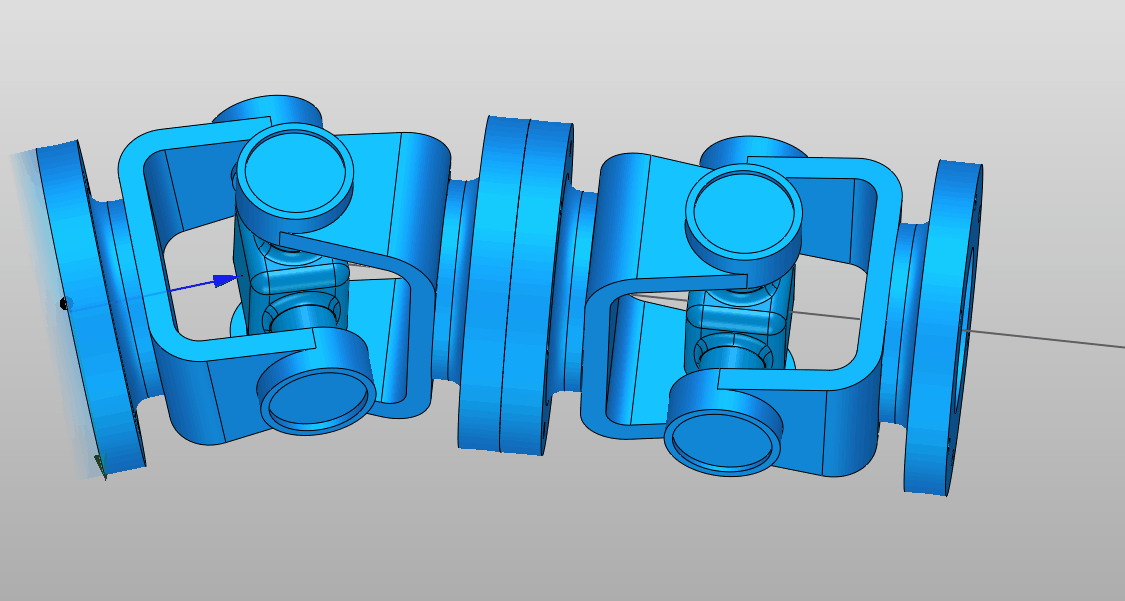

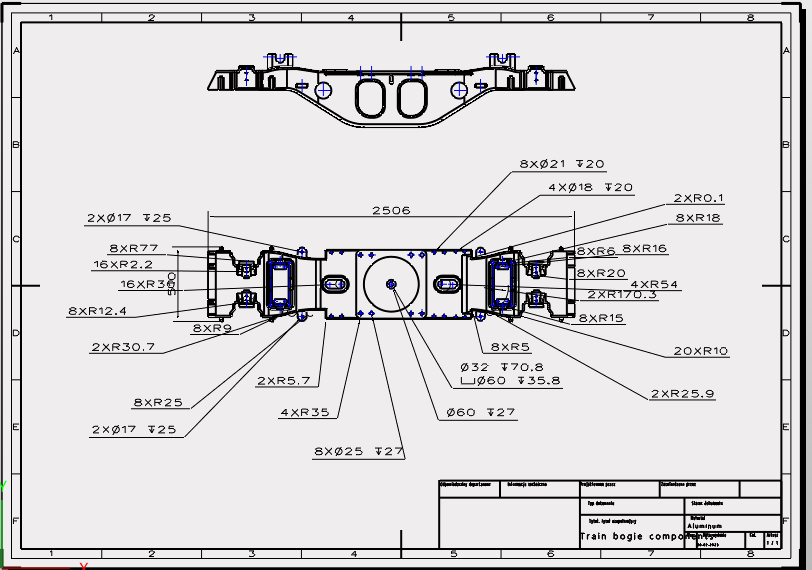

To podstawowy moduł programu, który zawiera modelowanie na bryłach oraz szkicach, a także podstawowe narzędzia do tworzenia powierzchni z krzywych. Do dyspozycji są narzędzia do szybkiej edycji kształtów, narzędzia do analizy i naprawy kształtów, a także są możliwości tworzenia złożeń i wiązań pomiędzy komponentami. Dostępne są narzędzia do analizy powierzchni, a także narzędzia do pomiaru oraz wymiarowania w przestrzeni 3D. Po przejściu do dokumentacji 2D program może utworzyć rzuty, tabele i zestawienia korzystając również z programu Excel, do którego możemy przenieść się jednym kliknięciem. Program oferuje biblioteki części znormalizowanych, a także możliwości importu modeli części z bibliotek producentów. Istnieje też możliwość rozszerzenia programu o biblioteki własnych części.
ZW3D Standard

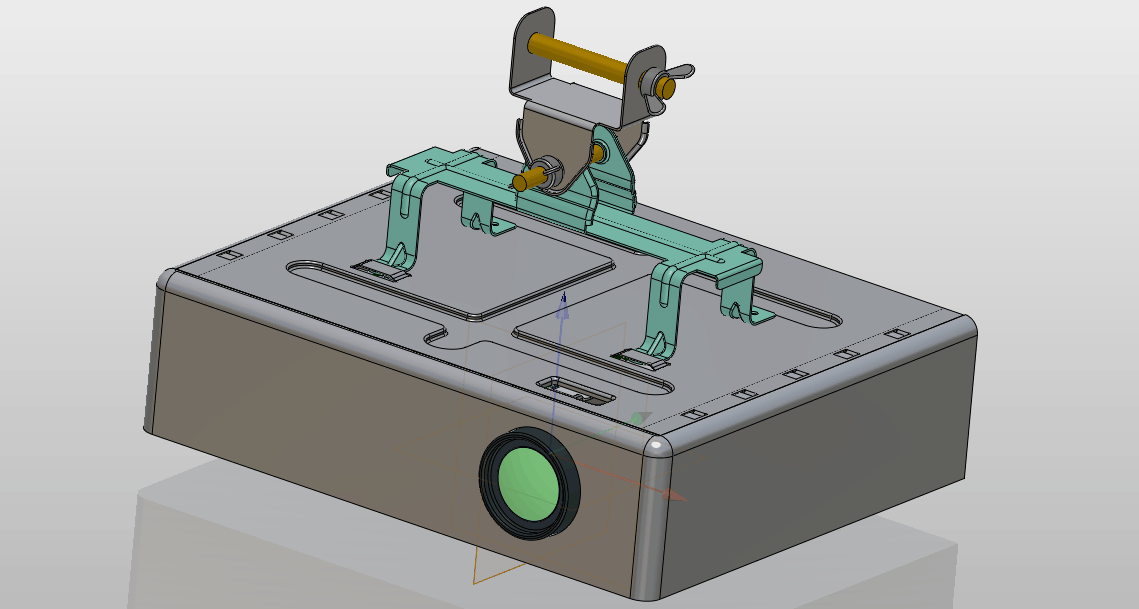

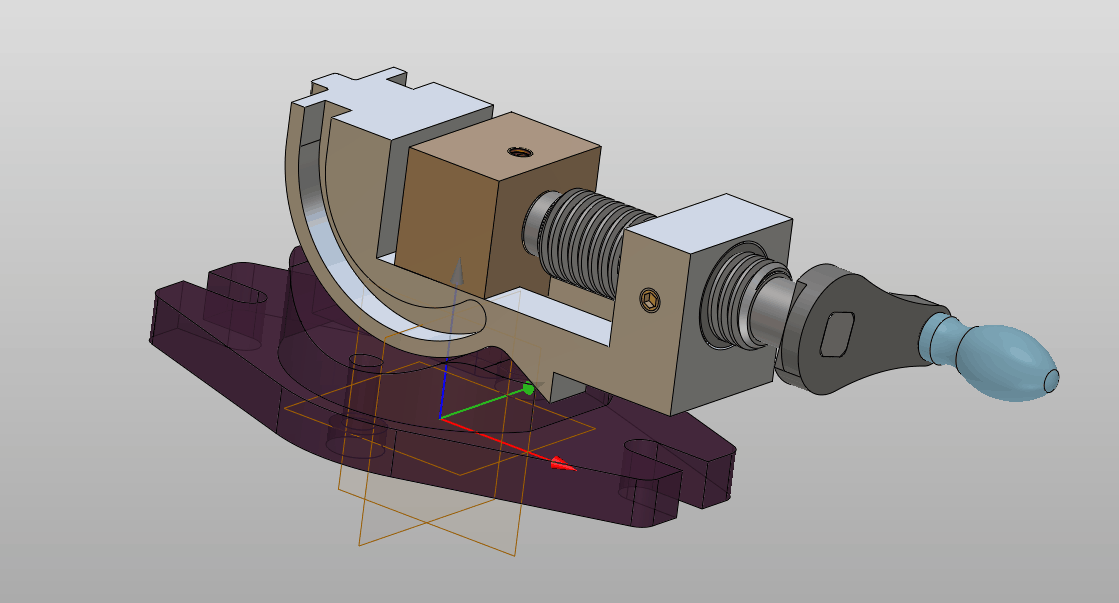

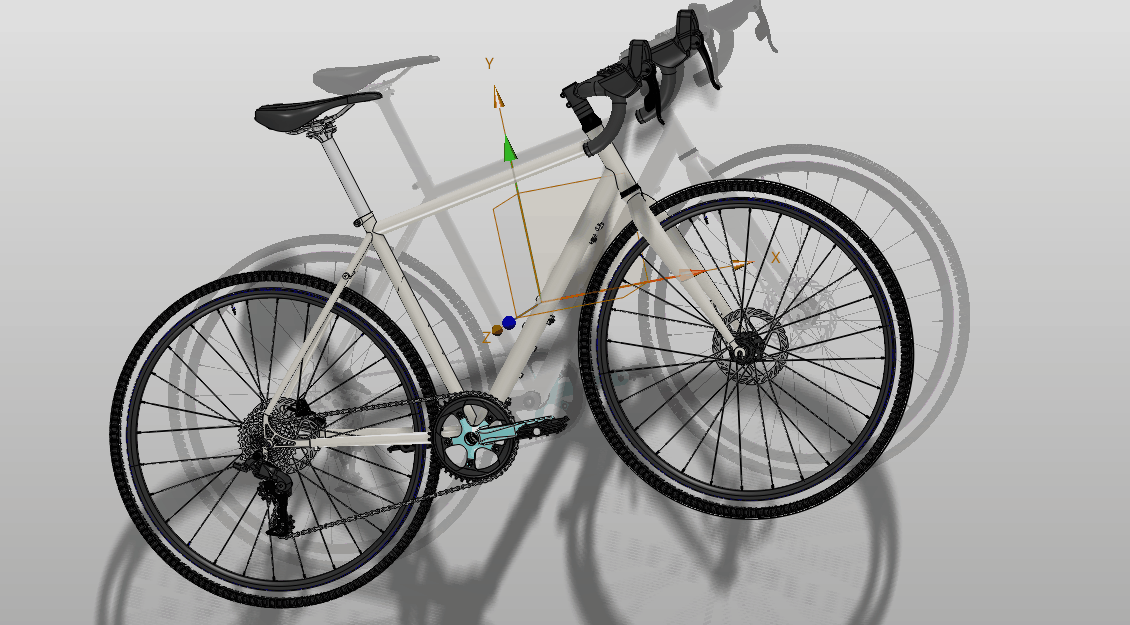

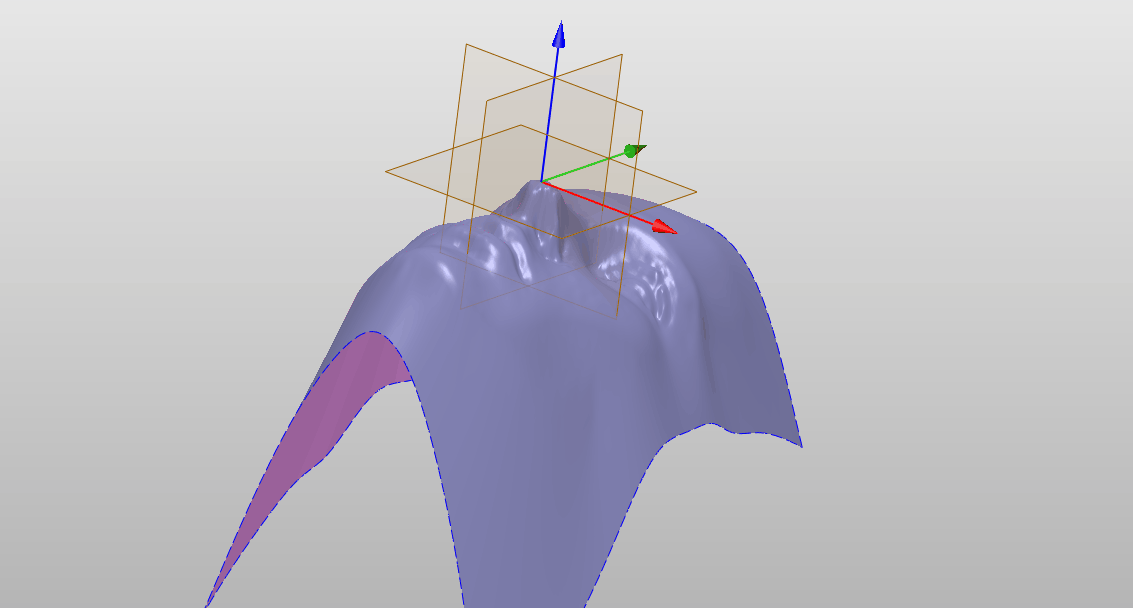

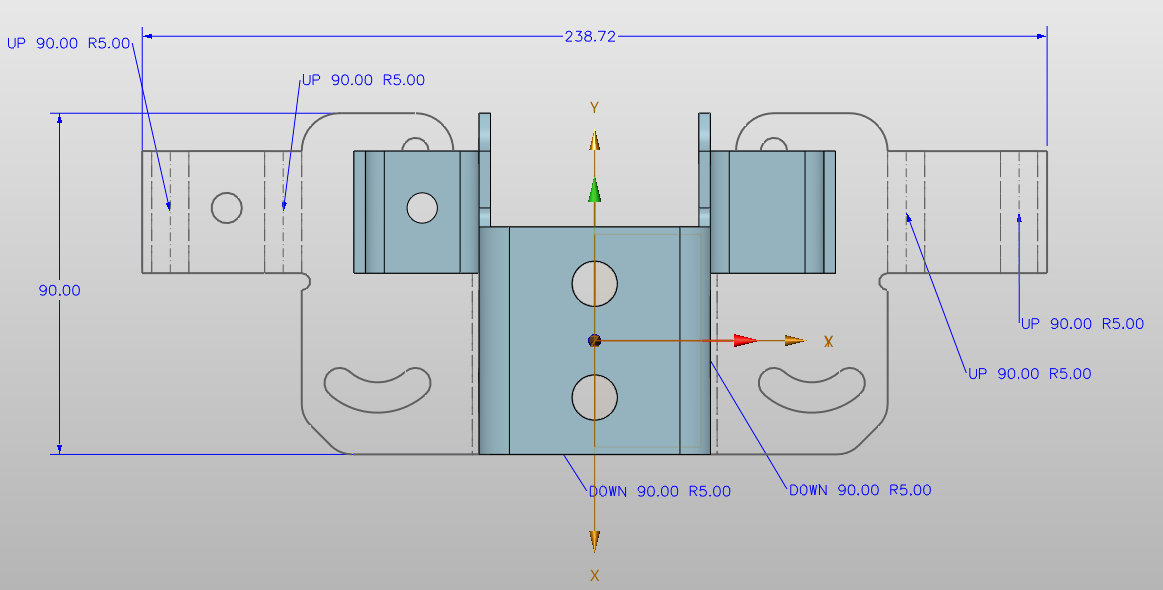

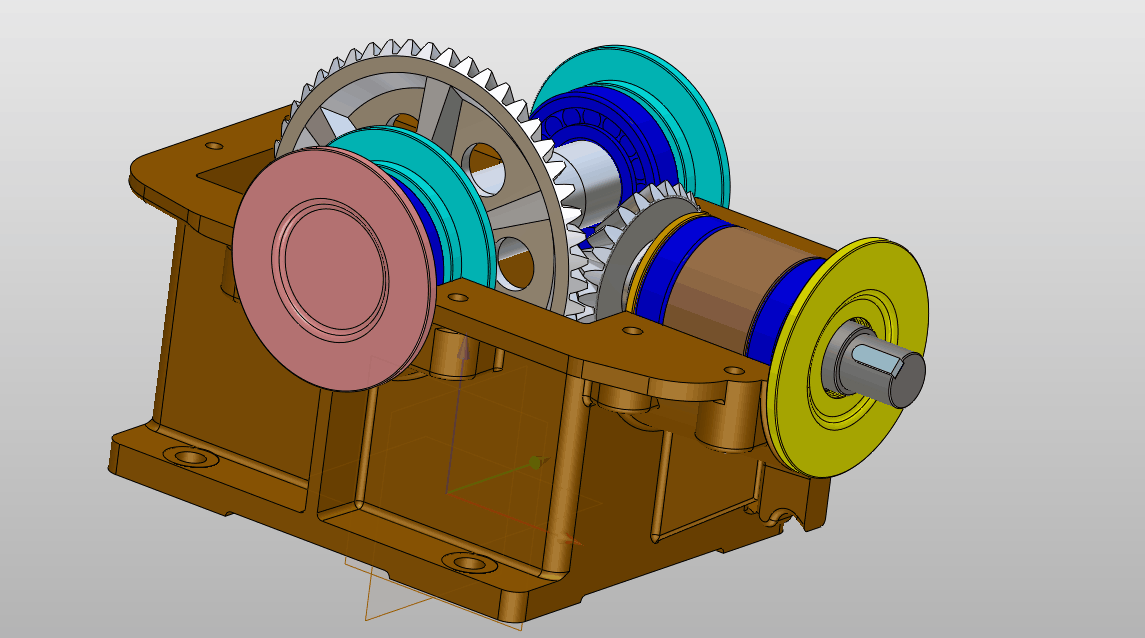

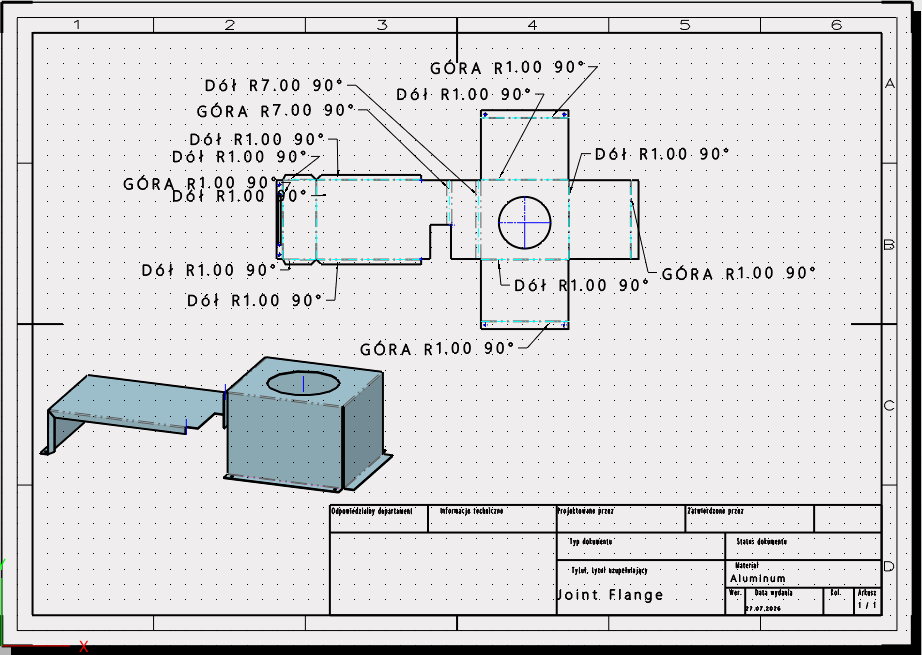

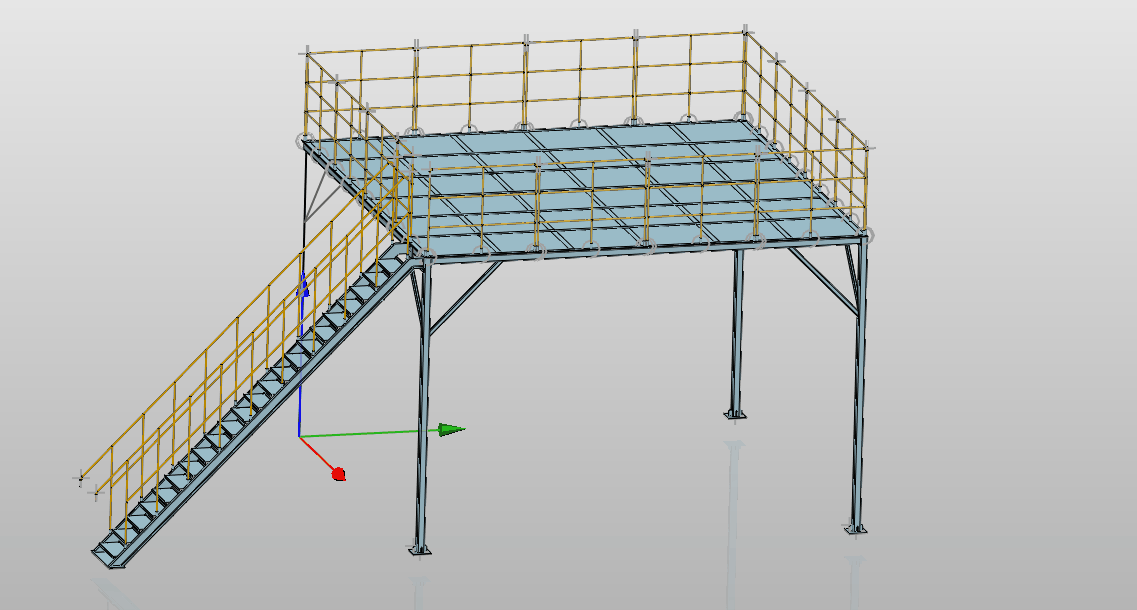

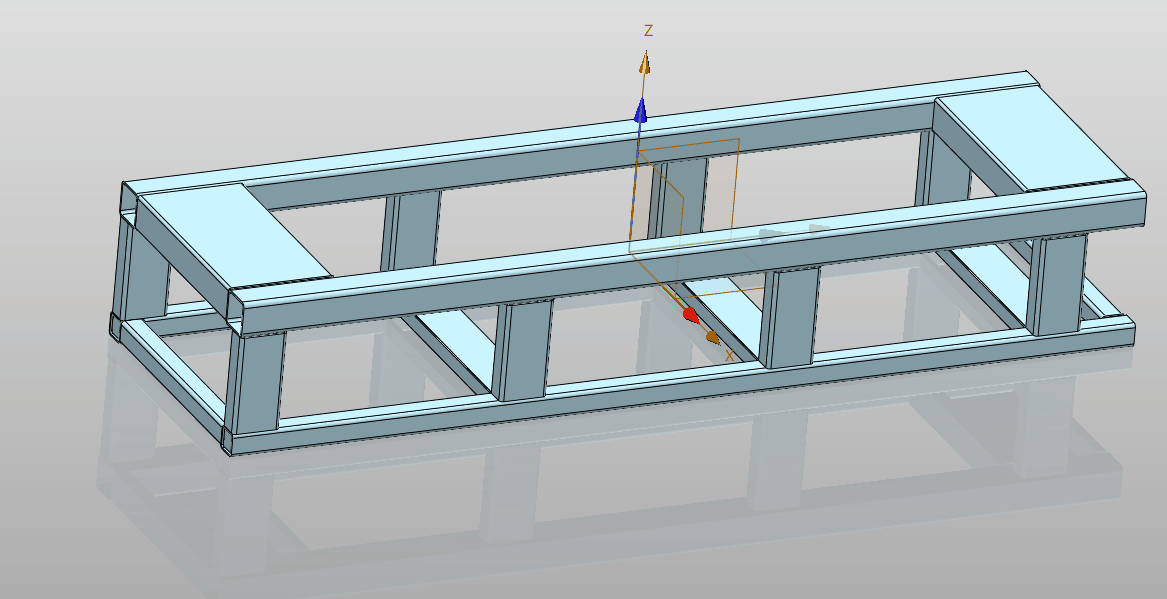

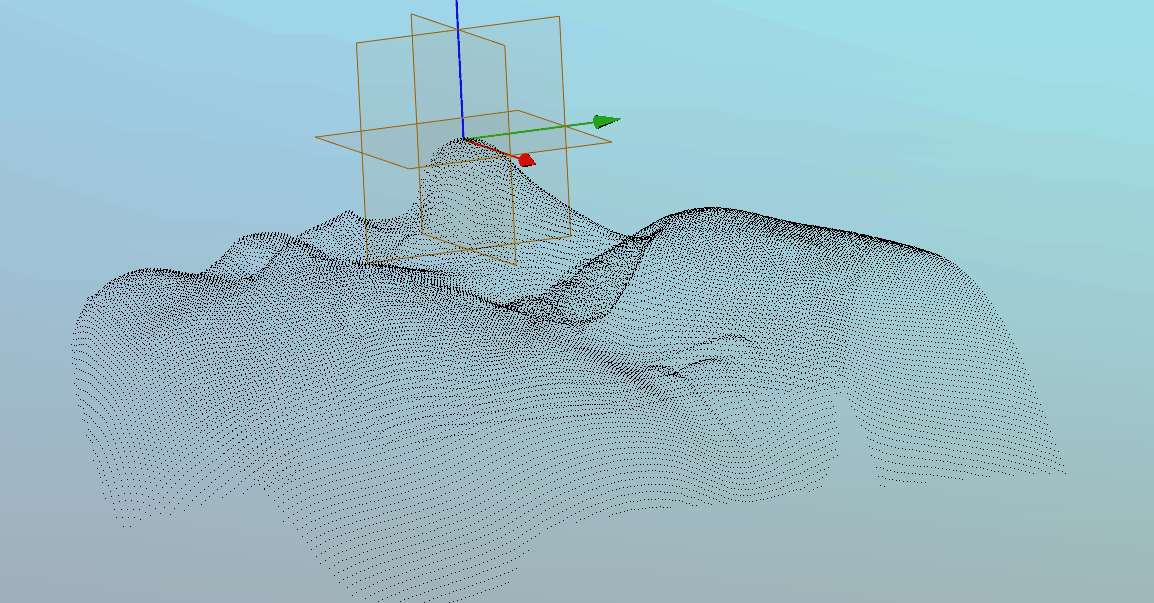

Zawiera wszystkie funkcjonalności modułu Lite, a ponadto zaawansowane narzędzia do tworzenia powierzchni, morficznych i skręconych. W złożeniach jest możliwość tworzenia widoków rozstrzelonych i zapis w pliku MP4 procesu składania i rozkładania, a także animacji pokazującej ruch mechanizmu. Ponadto moduł zawiera narzędzia do importu plików typu *.obj, *.stl oraz plików zawierających współrzędne punktów. Na tej podstawie można tworzyć modele bryłowe 3d używając narzędzi do tworzenia krzywych czy grupowania punktów. Kolejnym zaawansowanym narzędziem jest moduł do tworzenia arkuszy blach. Dostępne są narzędzia do tworzenia zakładek i odgięć, przetłoczeń i stempli, a także funkcje do rozwinięć arkuszy i tworzenia do nich dokumentacji. Moduł Standard posiada również funkcje do projektowania konstrukcji spawanych. Narzędzia te pozwalają tworzyć konstrukcje oparte na liniach i szkicach, na które zostają wstawione profile z bibliotek profili znormalizowanych. Jest możliwość tworzenia tabeli BOM zawierających specyfikację profili spawanych. Można do nich dodawać różnego rodzaju łączniki i ściegi spoin. W module Standard możemy wykonać podstawowa liniową analizę statyczną dla części.
ZW3D Professional

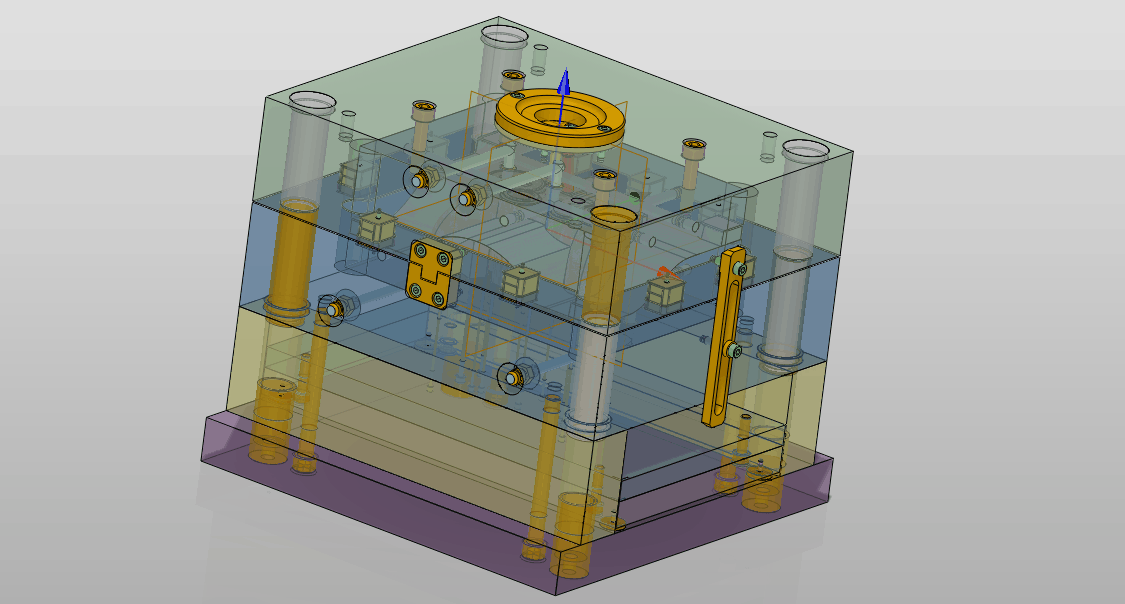

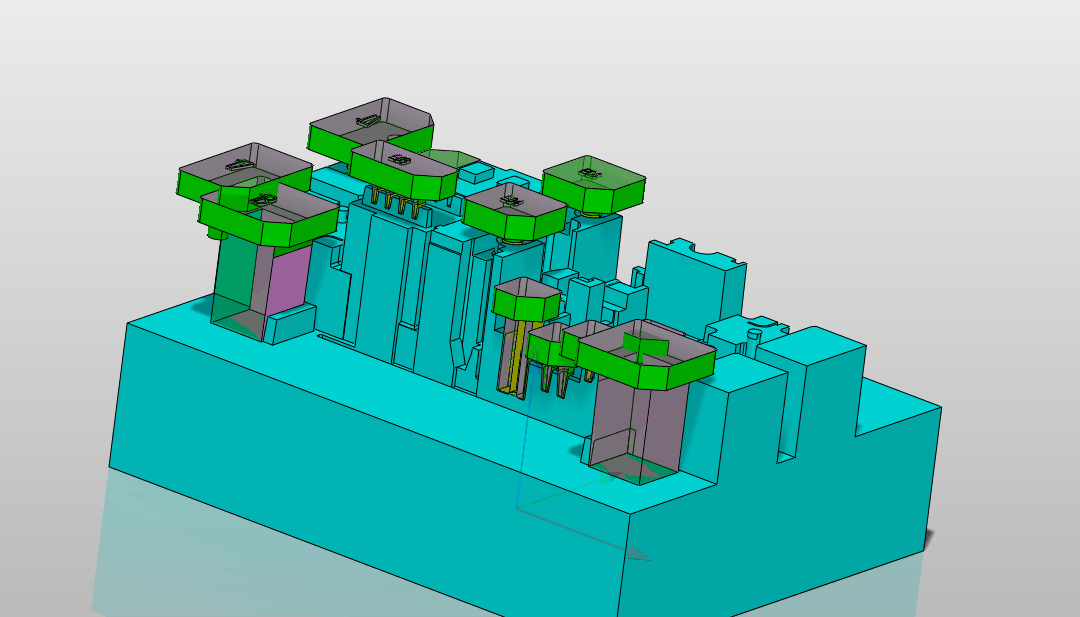

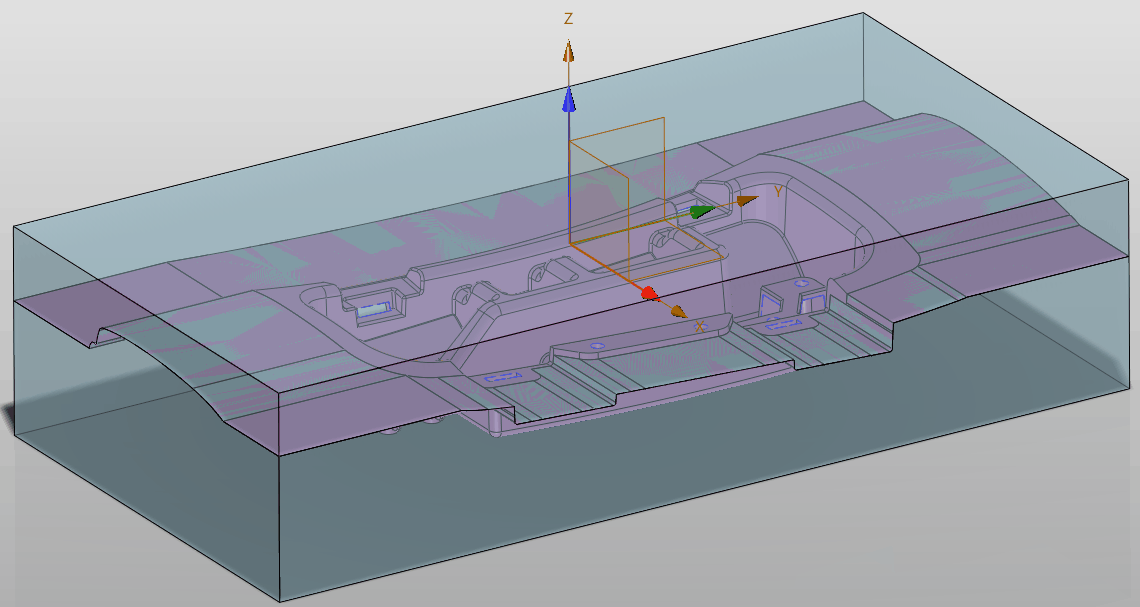

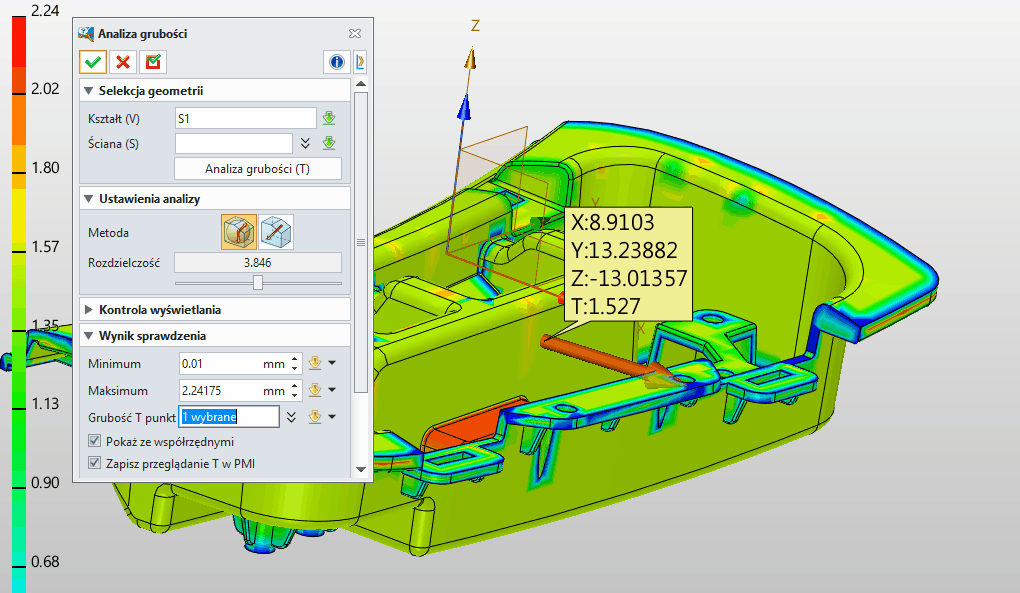

Zawiera wszystkie narzędzia modułu Standard i Lite, a także narzędzia do tworzenia form wtryskowych. Ten moduł pozwala na tworzenie form o małym i średnim stopniu skomplikowania. Zawiera szereg narzędzi ułatwiających pracę, takie jak tworzenie automatycznych linii podziału, automatycznego podziału regionów, a także pozwalających na analizę grubości ścian formy. Moduł zawiera bibliotekę korpusów form oraz części takich jak śruby, pierścienie, wypychacze itp. Do projektu formy można dodać elektrody. Dodawanie elektrod może odbywać się automatycznie lub manualnie. Można tworzyć dokumentację 2D i tabele zawierające zestawienia informacji o elektrodach. Dzięki tym narzędziom można stworzyć kompletny projekt formy.
ZW3D Advanced

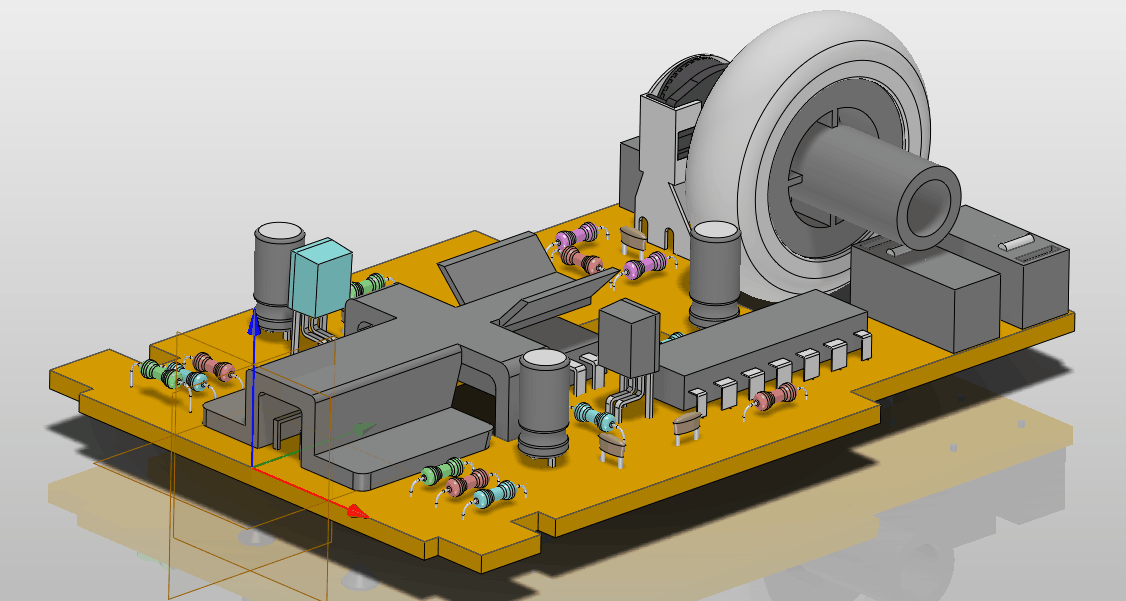

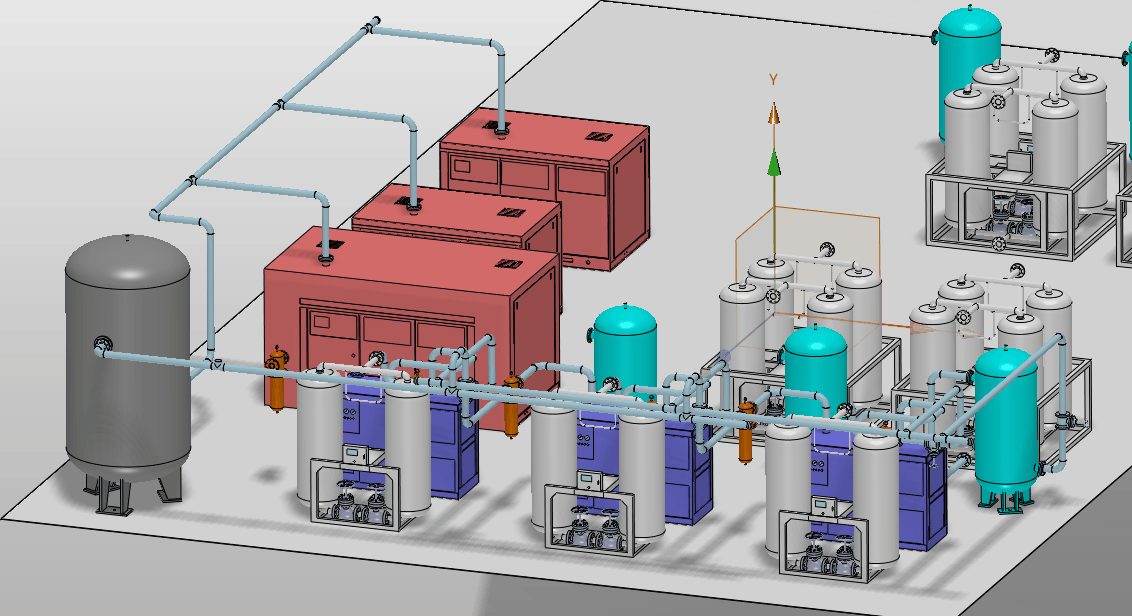

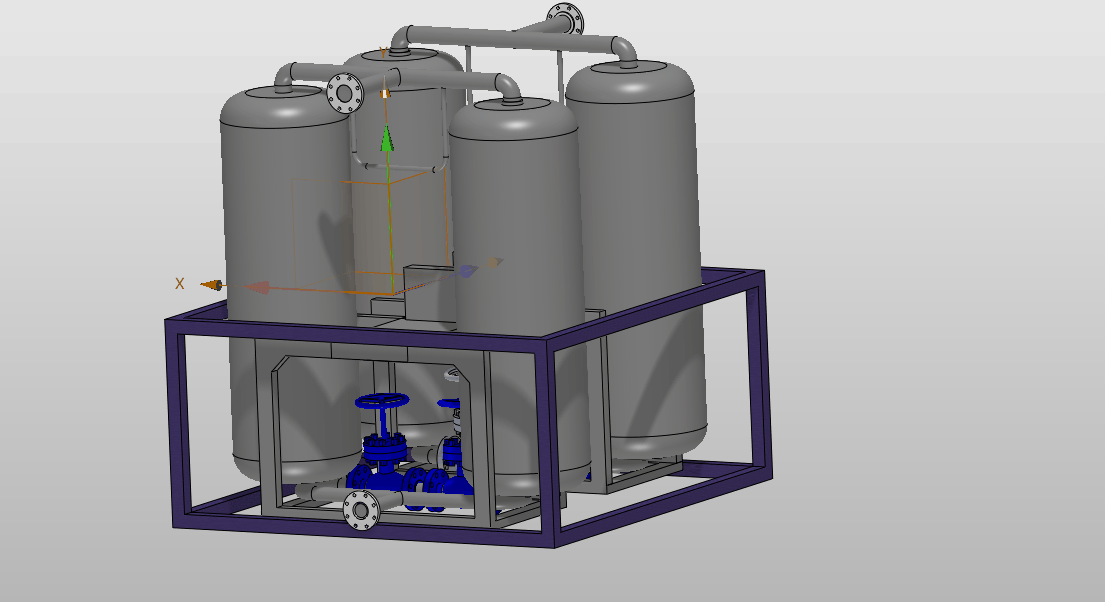

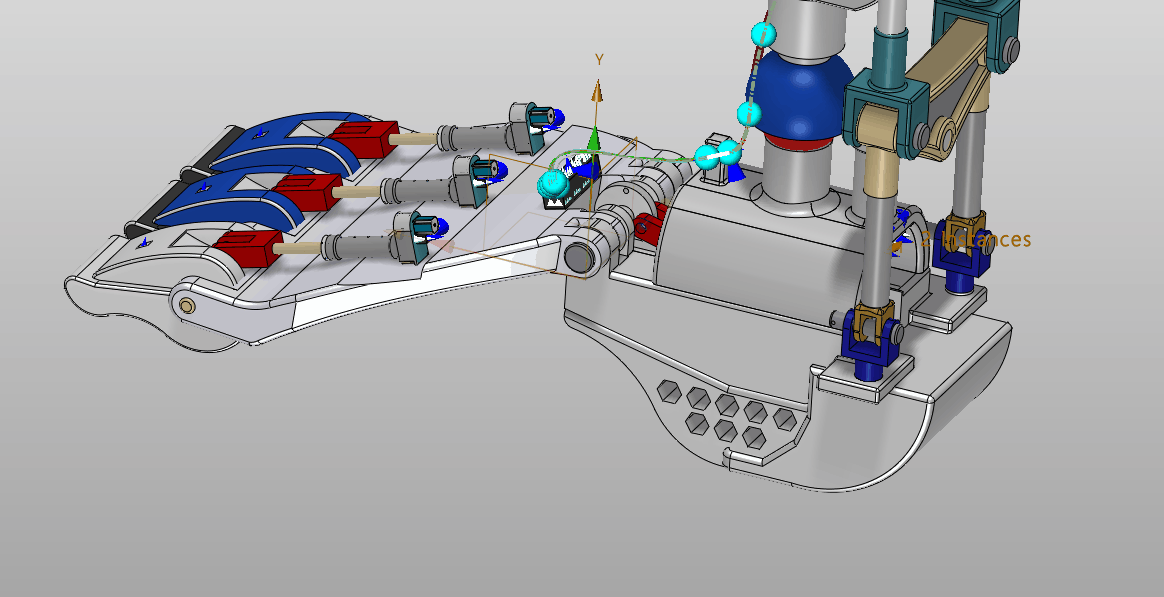

Advanced jest modułem do zadań specjalnych, czyli dla firm, które projektują maszyny wraz z okablowaniem, instalacją rurową oraz płytkami PCB. Wersja Advanced rozszerza moduł Standard o wiele dodatkowych funkcji. Moduł rurociągi w którym można tworzyć trasy rurociągów w odniesieniu do wcześniej utworzonych złożeń. Do dyspozycji są różne rodzaje części znormalizowanych, takich jak: łączniki, kolanka, rozgałęzienia, uszczelki itp. Można dodawać izolację, generować zestawienia zawierające specyfikację, tabele BOM i dokumentacje 2D. Kolejnym modułem specjalnym jest okablowanie dzięki tym narzędziom można tworzyć okablowanie wybierając parametry przewodu i osłony. Tworzy się całe wiązki przewodów w odniesieniu do portów referencyjnych dodając tabele schematów i zestawienia materiałów wiązki przewodów. Moduł ECAD służy do tworzenia płytek drukowanych PCB. Zawiera narzędzia do projektowania płytek, wycinania i definiowania otworów. Określa się obszary elektroniczne i mechaniczne, a potem powraca do wstawiania komponentów. Moduł do tworzenia form wtryskowych i elektrod zawierający wszystkie narzędzia opisane w module Professional. Ponadto zawiera moduł Motion do kinematycznej symulacji ruchu mechanizmów, który pozwala zweryfikować działanie złożenia (przekładnie, dźwignie, prowadnice, manipulatory, układy transportowe) przed fizycznym prototypem. W module Advanced możemy wykonać podstawowa liniową analizę statyczną dla złożeń.
ZW3D 2xMachining

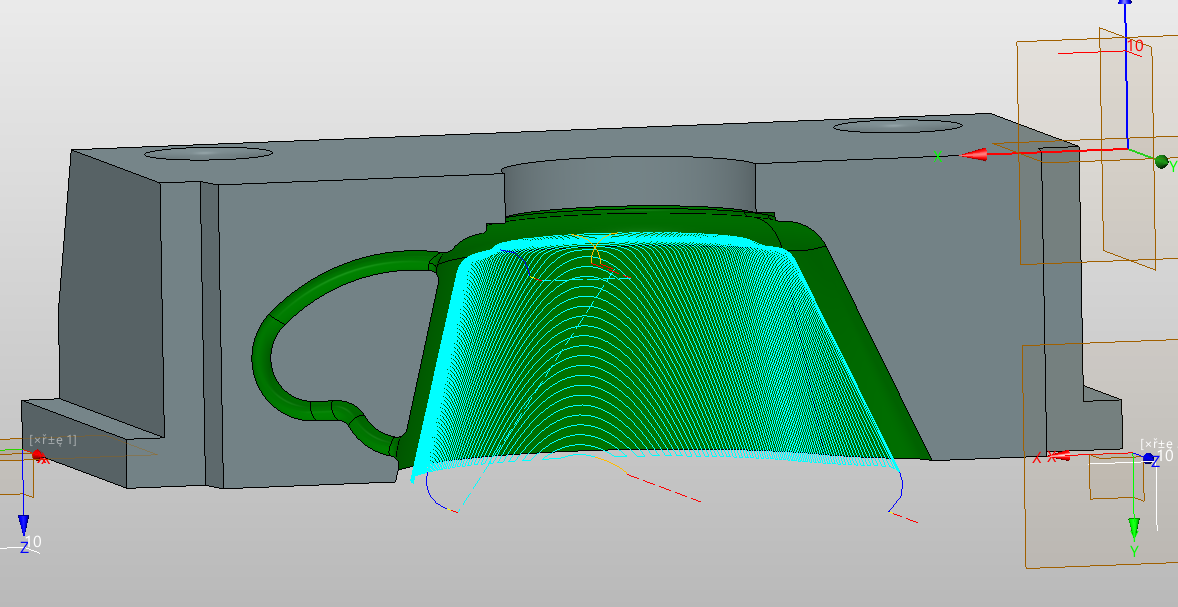

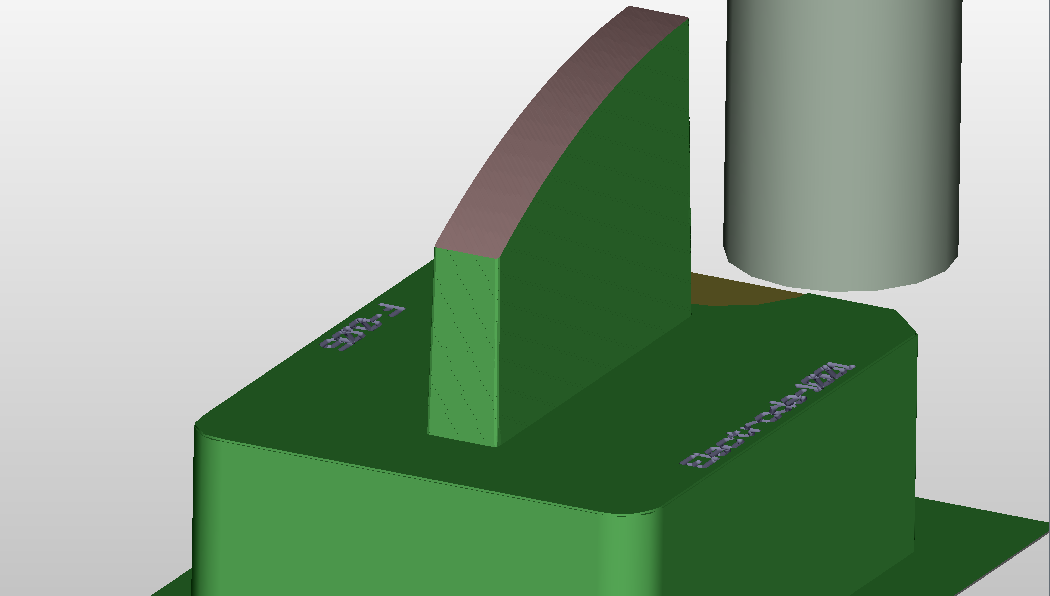

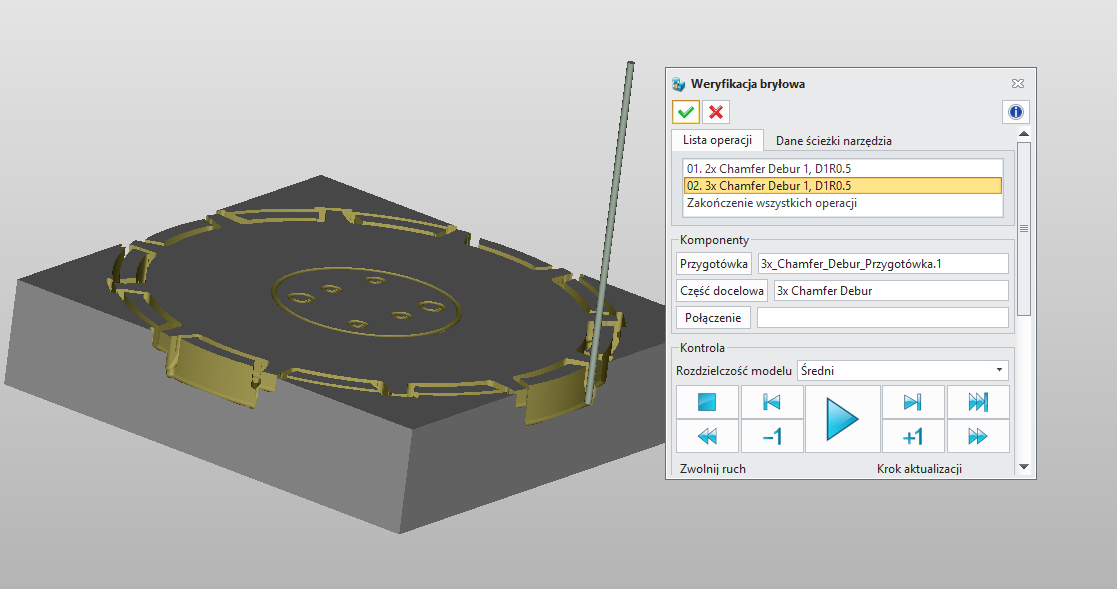

Moduł 2x Machining zawiera wszystkie funkcje modułu Lite plus narzędzia CAM do projektowania obróbki i tworzenia ścieżek narzędzi. W tym module można dodawać ścieżki narzędzi do utworzonych lub importowanych modeli. Moduł 2x zapewnia obsługę operacji takich jak wiercenie, toczenie i frezowanie na górnej płaszczyźnie. Operacje wiercenia zawierają opcja takie jak wytaczanie, rozwiercanie, pogłębianie czy gwintowanie otworów. Ponadto zawiera narzędzia do taktyki otworów. Toczenie zawiera operacje takie jak planowanie czoła, wiercenia tokarskie, toczenie zgrubne i wykańczające, rowkowanie, gwintowanie i nacinanie. Operacje frezarskie pozwalają na obrabianie kieszeni, konturów, narożników i ścian. W tym module także można korzystać z zastosowania taktyk. Moduł zawiera wbudowaną bibliotekę narzędzi, można dodać również własną. Dostępne są narzędzia do weryfikacji kolizji, a także efektów obróbki, takich jak naddatki i podcięcia. Można korzystać z narzędzi do edytowania, przycinania czy powielania ścieżki przy pomocy lustra i szyku, co znacznie przyspiesza pracę.
ZW3D 3xMachining
Moduł 3x Machining Zawiera wszystkie funkcjonalności modułu Lite, a ponadto zaawansowane narzędzia do tworzenia powierzchni, morficznych i skręconych. Dodatkowo funkcje modułu 2x Machining plus narzędzia do frezowania w trzech osiach. Do dyspozycji są narzędzia do obróbki zgrubnej i wykańczającej, a także obróbki pod wiercenie, grawerowania i obróbki obszarów wypukłych, jak np. obróbka ołówkowa, wpływ, wypukłości, itp. W tym module dostępne jest też szybkie frezowanie (HSM). Dzięki tej metodzie płytsze przejścia nie wydłużają czasu cyklu ścieżki narzędzia. Można korzystać z narzędzi zaawansowanych takich ja określanie wysokości resztek i kontrola posuwu.
ZW3D Ultimate (dawniej Premium)
ZW3D Ultimate jest najbardziej rozbudowanym pakietem, który łączy pełną funkcjonalność modułu Advanced z kompletnym zestawem narzędzi 3X Machining.
