Przewodnik po nakładce SPCAD, cz. 2 – linie trasowania, profile i przekroje

SPCAD – linia trasowania, przekroje i profil podłużny

W kolejnym artykule o nakładce SPCAD do ZWCAD przyjrzymy się tworzeniu i definiowaniu linii trasowania oraz generowaniu profili i przekrojów. Wykorzystam do tego rysunek sporządzony w poprzedniej części.

Spis treści:

  1. Definiowanie linii trasowania.
  2. Oznaczanie linii przekroju.
  3. Przekroje poprzeczne.
  4. Profil podłużny.

Definiowanie linii trasowania

Na początek potrzebna będzie polilinia. Narysowałem ją na modelu TIN, prowadząc przez punkty charakterystyczne.

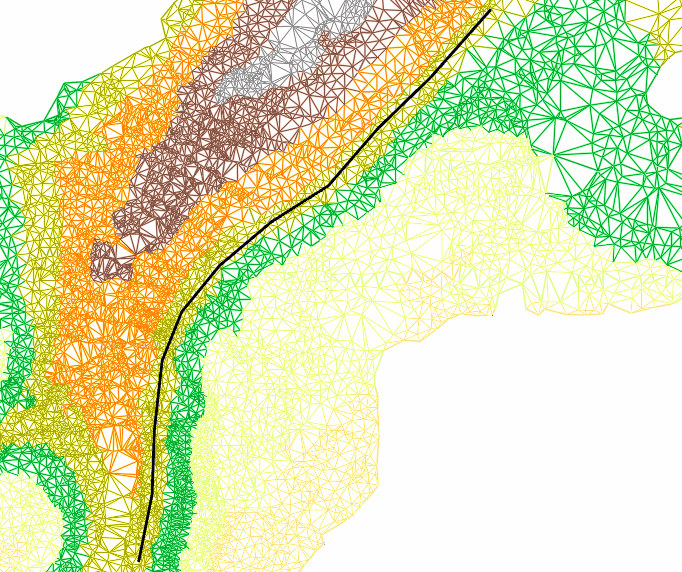

Polilinia narysowana na powierzchni TIN

Następnym krokiem jest określenie linii trasowania na podstawie narysowanej polilinii. Służy do tego funkcja Definiowanie wyrównania w panelu Topografia.

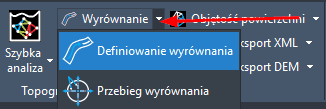

Definiowanie wyrównania w SPCAD

Po uruchomieniu funkcji pojawi się okno, w którym należy wskazać polilinię.

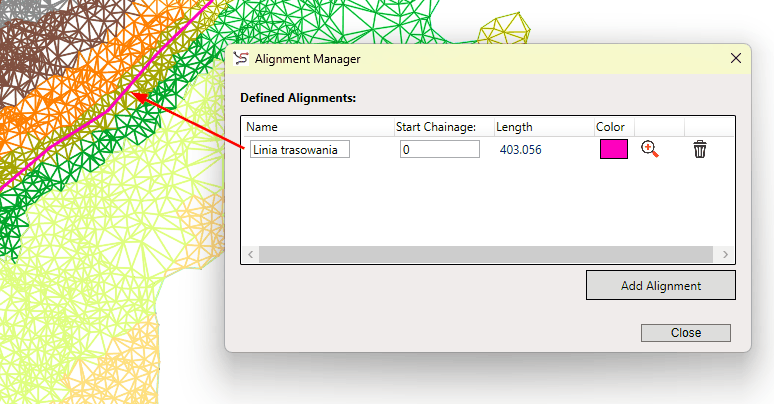

Tworzenie linii trasowania w nakładce do ZWCAD

Linii trasowania można oczywiście zdefiniować więcej, a także zmienić ich nazwę czy kolor. Gdy na rysunku jest ich kilka, można szybko przejść do wybranej linii za pomocą ikony lupy.

Oznaczanie linii przekroju

Gdy linia trasowania jest już zdefiniowana, możemy przejść do wyznaczania linii przekrojów poprzecznych. Potrzebna funkcja znajduje się obok poprzedniej.

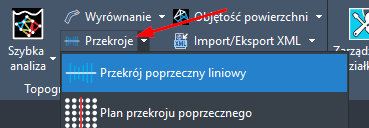

Tworzenie przekroju poprzecznego

Po jej uruchomieniu pojawi się zaawansowany generator, który korzysta z utworzonej wcześniej linii trasowania.

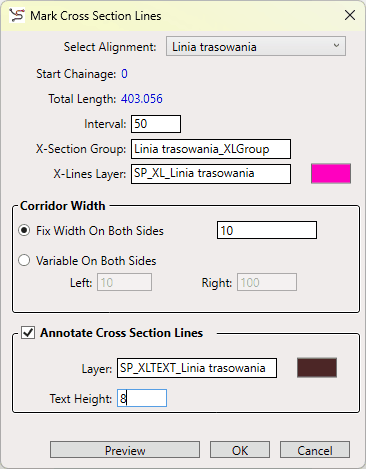

Menu przekroju poprzecznego

Domyślnie wybrana jest utworzona wcześniej linia trasowania. Zmieniłem odstęp między oznaczeniami ze 100 na 50, ustawiłem inne kolory warstw, zwiększyłem wysokość tekstu do 8 oraz ustawiłem jednakową długość przekroju po obu stronach. Przyciskiem Preview możemy wyświetlić podgląd w ZWCAD, a gdy wynik nas zadowoli, wystarczy kliknąć OK.

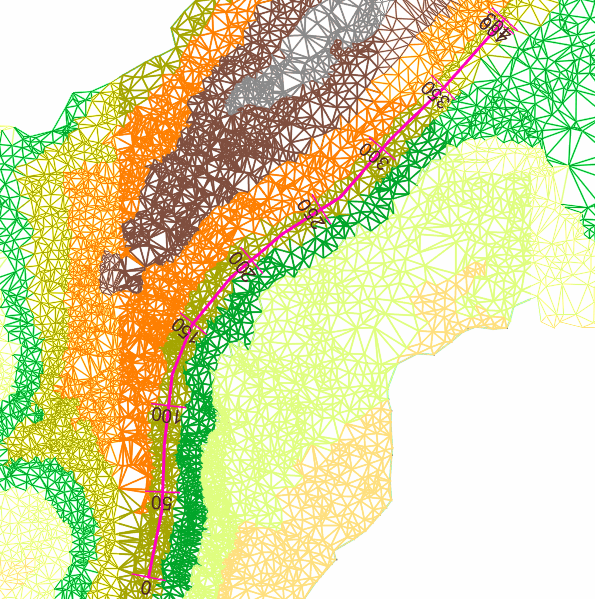

Gotowa linia przekroju poprzecznego

Tak wygląda rezultat.

Przekroje poprzeczne

W tym samym miejscu na wstążce SPCAD znajduje się funkcja do tworzenia przekrojów poprzecznych na podstawie modelu TIN. Po jej uruchomieniu otworzy się takie menu:

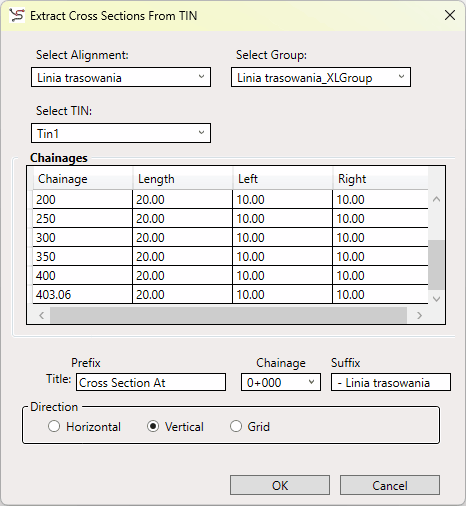

Tworzenie przekroju poprzecznego na podstawie modelu TIN

Na samej górze należy wskazać przygotowane wcześniej dane, takie jak linia trasowania i model TIN.

Poniżej znajduje się tabela poglądowa. Pierwsza kolumna pokazuje ustalony wcześniej odstęp między oznaczeniami – SPCAD domyślnie proponował 100, ale zmieniłem go na 50. Druga kolumna to długość przekroju, czyli suma wartości wybranych po obu stronach. Ponieważ ustawiłem po 10 jednostek z każdej strony, tabela to uwzględnia.

Na koniec należy wybrać sposób wstawiania przekrojów. W moim przykładzie skorzystam z ostatniej opcji – siatki.

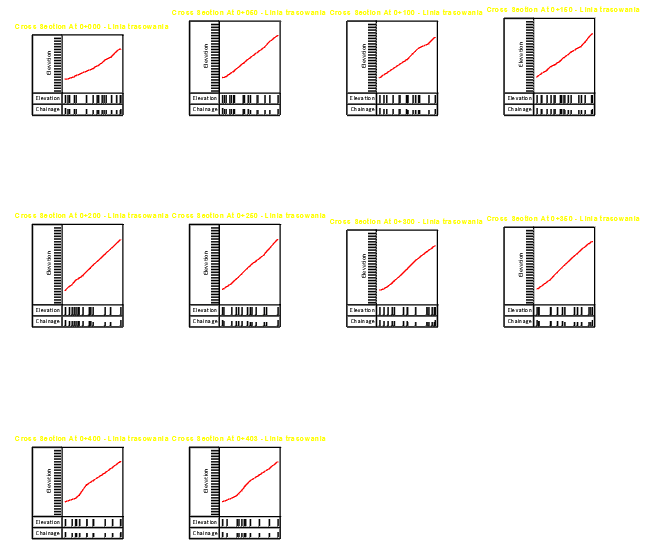

Siatka wstawionych przekrojów

Tak wyglądają przekroje wstawione do ZWCAD. Po przybliżeniu widać więcej szczegółów.

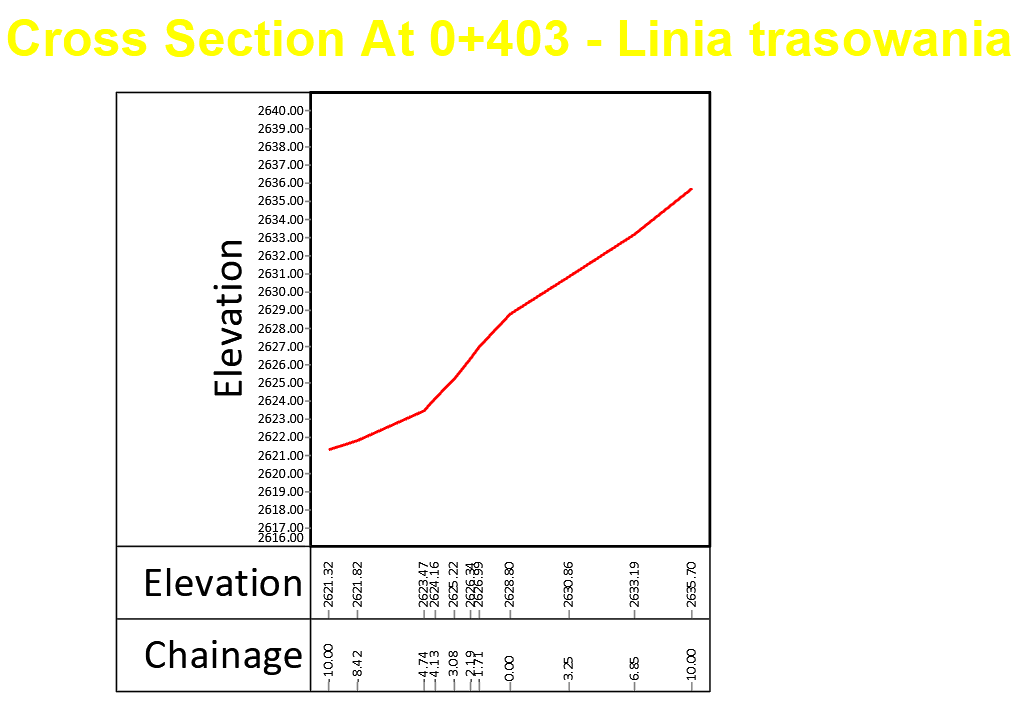

Przykładowy przekrój wykonany za pomocą nakładki SPCAD

Profil podłużny

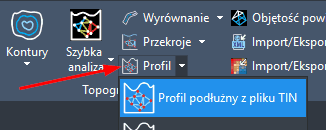

Kolejnym punktem tego przewodnika po SPCAD jest tworzenie profili podłużnych. Po raz kolejny skorzystamy z panelu Topografia:

Funkcja profilu podłużnego w panelu Topografia

Otworzy się proste menu, w którym wybieramy przygotowaną linię trasowania oraz model TIN.

Menu tworzenia profilu podłużnego

Następnie wstawiamy gotowy profil do rysunku.

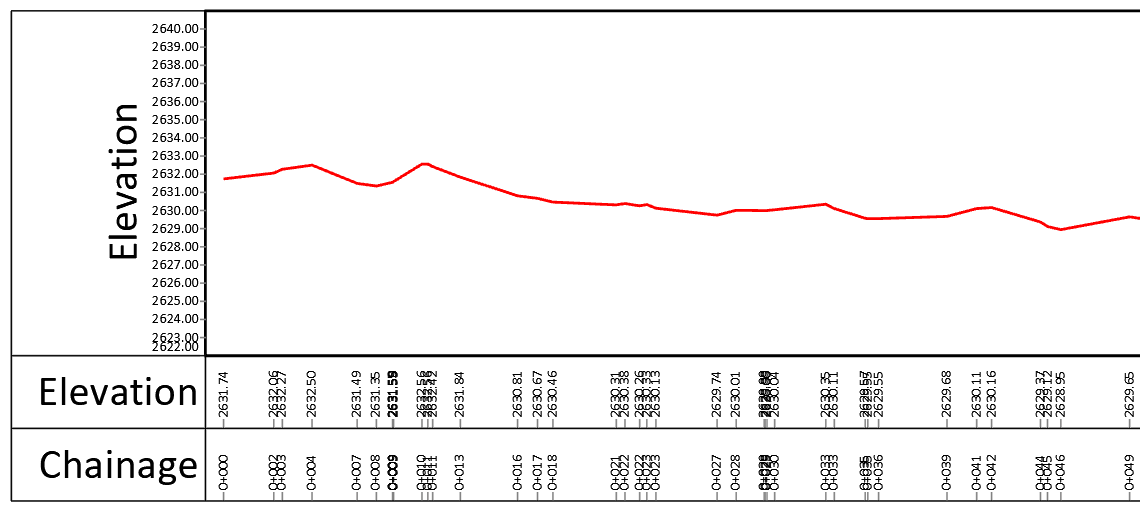

Profil podłużny wstawiony do rysunku CAD

Jak widać, SPCAD oferuje wiele możliwości i jest wygodny w użyciu. Zarówno geodeci, deweloperzy, jak i drogowcy znajdą w nim wiele przydatnych narzędzi.

Zachęcam do samodzielnego przetestowania nakładki lub przeczytania o niej więcej na stronie SPCAD.



SPCAD – nakładka geodezyjna na ZWCAD
SPCAD pozwala wykonać analizę chłonności inwestycyjnej terenu, obliczyć masy ziemne czy wykonać przekrój terenu. SPCAD umożliwia również import i eksport danych geoprzestrzennych oraz pracę na wielu geodezyjnych układach odniesienia.
