ZWTraffic

Producent: UIS
Cena: 890,00 zł netto



Aplikacja ma na celu pomoc w projektowaniu oznakowania dróg i ulic

Podstawowe możliwości nakładki to:

  • Oznakowanie pionowe
    • Baza typowych znaków
    • Możliwość rozszerzenia bazy o zindywidualizowane konstrukcje
    • Moduł do projektowania oznaczeń kierunków i miejscowości.
  • Oznakowania poziome
    • Oznakowanie podłużne
    • Oznakowanie poprzeczne
    • Strzałki
    • Oznaczenia miejsc parkingowych
  • Rysowanie podstawowych konstrukcji drogowych
    • Konstrukcje kropli
    • Wyspy dochodzące do ronda
    • Krzywa esowa
    • Krzywa koszowa
    • Klotoida
  • Symulacja przejezdności
    • Kolejno po punktach
    • Wzdłuż ścieżki





Znaki pionowe

Znak Baza znaków - Obejmuje wszystkie znaki określone w rozporządzeniu. W bazie zawarte są również symbole sygnalizatorów świetlnych, oraz Urządzenia bezpieczeństwa ruchu.

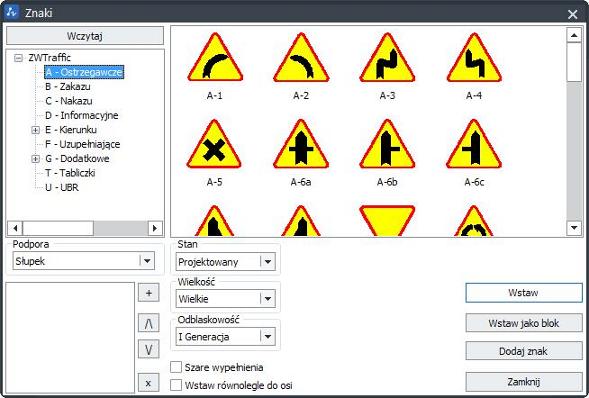

zwtraffic 01

Aby wstawić znak do projektu drogi, należy:

  1. Uruchomić funkcje wpisując polecenie znaki lub klikając ikonkę:Znak
  2. W oknie, które się wyświetli wybrać symbol znaku i kliknąć dwukrotnie w celu dodania do listy znaków.
  3. Określić ustawienia: stan, wielkość, odblaskowość. Itd.
  4. Kliknąć Wstaw.
  5. Kliknąć dwa punkty równoległe do osi drogi
  6. Kliknąć punkt wstawienia podpory znaku
  7. Poprowadzić odnośnik

W ostatnim punkcie odnośnika zostanie wstawione lico znaku, a obok niego opis zawierający również informacje potrzebne do zestawienia.

Dodatkowa funkcjonalność wstawianych znaków.

  • Znaki wstawiane jako szare. W oknie możemy zaznaczyć pole, „Szare wypełnienia” dzięki czemu wstawione lico znaku zostanie wyświetlone w skali szarości. Istnieje również dodatkowa funkcja,D-6 , która poprosi o wskazanie znaku i zamieni go z kolorowego, na skalę szarości,
  • Wstawianie równolegle do osi drogi. Jeśli to pole będzie zaznaczone w oknie, znak zostanie wstawiony równolegle do osi drogi. W przeciwnym przypadku znak zostanie wstawiony równolegle do pary ostatnich wskazanych punktów strzałki opisowej.
  • Zmiana stanu znaku. Jeśli znaki przeznaczone do likwidacji powinny być przekreślone czerwonym krzyżem, wystarczy stan określić jako Usuwany. Jeśli zmieni się znaczenie znaku już wstawionego do projektu, Istnieje w nakładce dodatkowa funkcja, która umożliwia zmianę stanu znaku zwtraffic zmiana stanu znaku.
  • Wstaw jako blok. Użytkownik ma możliwość wprowadzenia do rysunku samej tablicy znaku, bez linii opisowej i podpory. W tym celu należy określić lico znaku i kliknąć „Wstaw jako blok”, następnie określić parametry znaku na rysunku.
  • Usunięcie znaku ze słupka. Program umożliwia usunięcie tablicy znaku ze słupka za pomocą funkcji „Usunięcie znaku ze słupka”, którą można wywołać pod ikoną: zwtraffic usuniecie znaku ze slupa. Po aktywacji polecenia należy określić tablice znaku, która ma zostać usunięta z konstrukcji znaku.
  • Sygnalizatory świetlne. Funkcja pod ikonką uruchomi okno, w którym zdefiniowane są typowe symbole sygnalizatorów świetlnych, zostaną one wstawione do projektu analogicznie jak inne znaki.

zwtraffic 10

  • Tablice indywidualne. Nakładka posiada wiele funkcji, ułatwiających projektowanie zindywidualizowanych tablic znaków. Między innymi E-17a, E-18a, E-21, F10, F-4, F-5, E-14, E-1, E-2, tabliczek informacyjnych. Opis sposobu tworzenia wszystkich możliwych tablic dostępny jest w instrukcji obsługi programu.
  • Kilometraż. Funkcja kilometraż pozwala na opisanie położenia znaku w osi drogi. Przykładowy fragment projektu jest następujący

zwtraffic 02

By oznaczyć kilometraż znaków należy uruchomić funkcję D_Kilometraz wpisując ja w pasku poleceń, lub kliknąć ikonkę. Następnie należy wskazać polilinię odwzorowującą oś drogi, podać kilometraż początkowy całej polilinii. Określić czy polilinia jest rysowana zgodnie ze zwrotem drogi, czy przeciwnie do niego. Dalej należy wybrać znaki, które mają być opisane, uwzględnione zostaną jedynie tarcze znaków (mocowania) przy nich zostanie dodany tekst w formacie „km x+yyy” gdzie x to kilometr, yyy  to metry oznaczające odległość znaku wzdłuż trasy. Wynikowo otrzymujemy następującą postać projektu

 zwtraffic 11



Oznakowanie poziome



  • Oznakowanie Osi, krawędzi linii zatrzymania.



W celu utworzenia linii oznaczenia poziomego należy posłużyć się funkcją D_Linie ikonka: zwtraffic ikona d linie. Po jej uruchomieniu wyświetli się następujące okno

zwtraffic 04



Aplikacja pozwala na oznaczenia linii następującymi typami linii:



    • Znaki podłużne



      • Linie pojedyncze przerywane: P-1A (długa), P-1B (krótka), P-1C (wydzielająca), P-1D (prowadząca wąska), P-1E (prowadząca szeroka)
      • Linie pojedyncze ciągłe: P-2A (wąska), P-2B (szeroka)
      • Linie jednostronnie przekraczalne: P-3A (długa), P-3B (krótka)
      • Linia podwójna ciągła: P-4
      • Linia podwójna przerywana: P-5
      • Linia ostrzegawcza: P-6
      • Linia ostrzegawcza naprowadzająca: P-6A
      • Linie krawędziowe: P-7A (przerywana szeroka), P-7B (ciągła szeroka), P-7C (przerywana wąska), P-7D (ciągła wąska).
      • Linia wyznaczająca pas postojowy: P-19.
    • Linie zatrzymania:



      • Linia bezwzględnego zatrzymania - P-12
      • Linia warunkowego zatrzymania złożona z trójkątów - P-13
      • Linia warunkowego zatrzymania złożona z prostokątów - P-14



    • Próg zwalniający P-25



         Proces tworzenia oznaczenia jest następujący:



  1. Narysowanie polilinii
  2. W powyższym oknie z listy należy wybrać typ linii jaki ma być użyty (potwierdzić przyciskiem „Wstaw”)
  3. Następnie należy wskazać linię, która będzie oznaczeniem
  4. Można dodatkowo określić punkty początku i końca oznakowania. Jeśli nie zostaną one określone, oznakowanie będzie utworzone na całej długości polilinii.
  5. W kolejnym kroku należy wskazać położenie linii opisowej łączącej linię z blokiem opisowym. Blok opisowy do oznaczenia poziomego zawiera informacje o symbolu znaku, jego stanie, a w przypadku linii również długość linii.



    • Inne znaki poprzeczne



Oznakowanie poziome poprzeczne obsługiwane w programie to:



  1. Przejścia dla pieszych P-10
  2. Przejazdy dla rowerzystów P-11



Chcąc narysować przejścia dla pieszych i przejazdy dla rowerzystów należy postępować zgodnie z poniższymi wskazówkami:



  1. Wskazujemy dwa punkty wzdłuż linii równoległej do drogi
  2. Wskazujemy dwa punkty będące osią przejścia/przejazdu. Oś znaku może nie być prostopadła do drogi.
  3. Wpisujemy szerokość przejścia, domyślnie jest to 4 m.
  4. Wskazujemy położenie linii opisowej. W ostatnim wskazanym punkcie wstawiony zostanie blok opisowy.



    • Strzałki



  1. Strzałki kierunkowe:
  2. P-8a - strzałka kierunkowa na wprost
  3. P-8b - strzałka kierunkowa w lewo
  4. P-8c - strzałka kierunkowa do zawracania
  5. P-8d - strzałka kierunkowa w prawo
  6. P-8e - strzałka kierunkowa na wprost lub w lewo
  7. P-8f - strzałka kierunkowa na wprost lub w prawo
  8. P-8g - strzałka kierunkowa w prawo lub w lewo
  9. P-8h - strzałka kierunkowa na wprost, w lewo, lub w prawo
  10. P-8i - strzałka kierunkowa na wprost lub do zawracania
  11. Strzałki naprowadzające (w lewo – P-9A lub w prawo – P-9B)

zwtraffic 05



Proces wstawiania strzałek ma następujący przebieg:



  1. Kliknąć w ikonę lub wpisać polecenie D_Strzalki
  2. Wybrać typ strzałki klikając myszą w żądany symbol
  3. Niektóre ze strzałek wymagają określenia czy strzałka ma być w odmianie długiej czy krótkiej. Dla tych strzałek można wybrać rodzaj strzałki w polu
  4. W zależności od typu znaku, w polu jest możliwość wyboru czy znak ma być projektowany, tymczasowy, istniejący czy usuwany.
  5. Po kliknięciu przycisku Wstaw, trzeba wskazać dwa punkty równoległe do drogi i punkt wstawienia strzałki.
  6. Kolejnym krokiem jest określenie linii opisowej łączącej symbol strzałki z opisem. Po ostatnim wskazanym punkcie wciskamy ENTER, zostanie wstawiony blok opisowy.



    • Znaki uzupełniające



            Dostępne są standardowe napisy dostępne dla oznaczenia dróg: znak STOP (P-22) oraz BUS (P-16)



  1. Trójkąt podporządkowania P-15
  2. Symbol roweru P-23
  3. Symbol osoby niepełnosprawnej P-24



Wszystkie oznaczenia poziome uzupełniające wstawia się do rysunku w analogiczny sposób:



  1. Wywołujemy odpowiednie polecenie (takie samo jak oznaczenie np.: „P15” lub „P24”)
  2. Wskazujemy 2 punkty tworzące linię równoległą do drogi.
  3. Wskazujemy punkt wstawiania symbolu
  4. Określamy położenie punktów tworzących linię opisową (ostatni punkt jest punktem wstawienia bloku opisowego).





    • Oznakowanie miejsc parkingowych





Po uruchomieniu funkcji poleceniem P18 lub ikoną P-18, zobaczymy następująco okno:


zwtraffic 12



W zależności od wybranego pojazdu i rozmieszczenia, wymiary miejsc parkingowych odpowiednio dostosowane, co będzie widoczne w oknie polecenia.

Ilość miejsc postojowych można wpisać bezpośrednio w oknie polecenia lub wskazać na rysunku dwa punkty ograniczające. Program automatycznie wstawi nam odpowiednią ilość miejsc parkingowych na wskazanej odległości.

Opcje, które są dostępne to:



  1. Rozmieszczenie miejsc parkingowych - dostępne są następujące wzory ułożenia miejsc parkingowych:

    • Prostopadłe            parking prostopadle
    • Skośne                    Parking skosne
    • Pakietowe               Parking pakietowe
    • Czołowo-styczne    Parking Czolowo styczne
    • Przelotowe             Parking przelotowe
  2. Ilość miejsc – można w tym miejscu określić ilość miejsc, które mają być oznaczone. Jeśli żadna wartość nie zostanie wpisana, będzie narysowane tyle miejsc, ile się zmieści na danym odcinku przy zadanych parametrach pojedynczego stanowiska.
  3. Rodzaj pojazdu – można wybrać dla jakiego rodzaju pojazdu projektowany jest parking. W zależności od wybranego rodzaju, wartość szerokości i długości zostanie domyślnie ustawiona dla pojedynczego stanowiska postojowego. Wartości te można zmieniać.
  4. Kąt – jeśli oznaczane mają być stanowiska w układzie skośnym, czołowo – stycznym lub przelotowym, możemy określić pod jakim kątem mają być one nachylone.
  5. Szerokość/Długość - wartości te są wymagane i określają wielkość pojedynczego stanowiska postojowego.

Elementy skrzyżowań

            Kolejny moduł nakładki służy automatyzacji rysowania elementów skrzyżowań, głównie wysepek na skrzyżowaniach ulic. Użytkownik w okienku dialogowym określa parametry rysowanych elementów: szerokość wysepki, promienie zaokrągleń, następnie wskazuje punkty definiujące położenie wysepki. Samo rysowanie wysepki jest automatyczne.  Funkcję wywołujemy poleceniem Wyspy lub przez ikonę Wyspa.

Opracowane dotychczas zostały procedury rysowania następujących elementów

Duża kropla

zwtraffic 06

Należy tu określić:

  1. Punkt przecięcia osi głównej i osi drogi podporządkowanej
  2. Kierunek osi drogi podporządkowanej
  3. Kierunek osi drogi głównej


Mała kropla

zwtraffic 13

 Po określeniu parametrów, należy kliknąć [OK], a następnie w rysunku kliknąć 3 punkty:

  1. Punkt przecięcia osi głównej i osi drogi podporządkowanej
  2. Kierunek osi drogi podporządkowanej
  3. Kierunek osi drogi głównej



Wyspa dzieląca

 zwtraffic 14



W przypadku tej wysepki określić należy:

  1. Punkt w którym powinna się zacząć wysepka
  2. Kierunek osi drogi dochodzącej do ronda



Krzywa esowa

 zwtraffic 15


W przypadku tej konstrukcji należy określić :

  1. Punkt przecięcia krawędzi ronda z osią drogi dochodzącej do ronda
  2. Drugi punkt na osi drogi.

Wyspa trójkątna

Funkcję do rysowania wyspy trójkątnej można uruchomić klikając na ikonę WyspaRm lub wpisując w pasku poleceń D_wyspy. Domyślnie w polu  ustawiona jest funkcja do rysowania wyspy trójkątnej. W celu narysowania wyspy, należy określić wszystkie wymagane parametry. Po naciśnięciu przycisku OK zostaniesz poproszony o określenie punktu wstawienia i kierunku.

zwtraffic 16



Wyspa równoległa

Funkcję do rysowania wyspy równoległej można uruchomić tą samą funkcją D_wyspy WyspaRm  . Domyślnie w polu ustawiona jest funkcja do rysowania wyspy trójkątnej, dlatego klikając na strzałkę obok pola, można wybrać narzędzie do rysowania wyspy równoległej. W celu narysowania wyspy, należy określić wszystkie wymagane parametry. Po naciśnięciu przycisku OK Użytkownik zostanie  poproszony o określenie punktu wstawienia i kierunku.

zwtraffic 18

Krzywa koszowa

Funkcję do rysowania krzywej koszowej można uruchomić klikając na ikonę Koszowa lub wpisując w pasku poleceń D_Koszowa. Po uruchomieniu funkcji należy podać promień środka łuku i wskazać trzy punkty zgodnie z kierunkiem jazdy.



Trajektorie.

Funkcja ta jest symulatorem toru jazdy pojazdu, służącym optymalizacji toru jazdy pojazdów miarodajnych.

Poniżej możemy zobaczyć przykładowy rysunek, na którym zobrazujemy działanie funkcji.

Po przeprowadzeniu analizy nasz rysunek wynikowy wygląda następująco:

TrajektoriaOs

Przykład jakiego tu użyliśmy pozwala na zaobserwowanie poprawności dobranych parametrów dla danego przypadku.

TrajektoraPo

Działanie funkcji jest następujące:

Funkcję uruchomić można wpisując polecenie Trajektoria lub używając ikony Trajektoria.

Możemy zobaczyć tu okno:

Trajektoria dlg

Lista dostępnych pojazdów – są to pojazdy o miarodajnych wymiarach dla swojej klasy.

Opcjonalnie możemy dodać wypełnienie powierzchni zajmowanej przez pojazd. Możemy ustawić wzór kreskowania oraz jego kolor.

Możemy również opcjonalnie ustawić czy ślady kół i ewentualnie kolor mają być rysowane.

Po potwierdzeniu przyciskiem [OK] przechodzimy do głównego okna ZWCADa.

W ZWCAD wybieramy polilinię, po której poruszał się będzie nasz pojazd.

Następnie określamy położenie pojazdu, klikając punkt początkowego położenia pierwszej osi pojazdu, a następnie kierunek pojazdu.

W wyniku działania funkcji, otrzymujemy obrys powierzchni, którą zajmuje pojazd, jadąc po zadanej ścieżce.



Oznakowanie skarp

Sposób wstawiania znaków pionowych.
