Umożliwia tworzenie kopii kształtów, komponentów, ścian, krzywych, punktów, tekstu, szkiców oraz płaszczyzn według różnych wzorców.

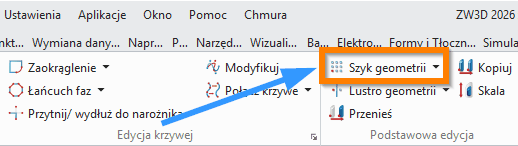

Szkic 3D > Podstawowa edycja
Aby użyć funkcji, wymagane jest wybranie Bazy, czyli elementów do powielenia oraz Metody:
- Liniowy: Powiela zdefiniowaną Ilość elementów wzdłuż jednego lub Dwóch Kierunków, zachowując odpowiedni Odstęp. Możemy użyć opcji Symetria, która tworzy odbicie szyku w odwrotnym kierunku. Opcja Zmienny odstęp umożliwia zdefiniowanie zróżnicowanego odstępu pomiędzy elementami szyku przy wykorzystaniu tabeli.
- Kołowy: Tworzy szyk wokół zdefiniowanej osi (Kierunek) na bazie koła, którego Średnicę możemy zdefiniować (jeśli nie włączymy opcji Średnica szyk będzie oparty o odległość od osi). Określamy Ilość oraz Kąt odstępu pomiędzy elementami. Możemy włączyć Drugi kierunek, styczny do promienia koła, wzdłuż którego możemy dodawać elementy w oparciu o Ilość oraz Odstęp - uzyskamy w ten sposób efekt "wskazówek zegara".
- Wielokąt: Tworzy szyk wokół zdefiniowanej osi (Kierunek) na bazie wielokątu, którego ilość Boków możemy zdefiniować. Dodając Drugi kierunek mamy możliwość tworzyć kolejne "warstwy" duplikowanych elementów na bokach wielokąta w oparciu o Odstęp oraz Koncentryczność.
- Z punktu do punktu: Rozmieszcza elementy na podstawie wskazanych Punktów odniesienia.
- Na szyku: Tworzy nowy szyk w oparciu o wcześniej zdefiniowany Szyk.
- Na krzywych: Tworzy szyk wzdłuż jednej lub kilku wybranych Krzywych.
- Na ścianie: Rozmieszcza elementy szyku wzdłuż powierzchni z wykorzystaniem krzywych U/V.
- Układu: Rozmieszcza elementy w oparciu o zamkniętą powierzchnię Obszaru szkicu.
Dostępne metody szyku pozwalają na powielanie w przestrzeni 2D i 3D z użyciem określonych parametrów, takich jak liczba, odstęp, kierunek czy ściana odniesienia. Podgląd operacji aktualizuje się dynamicznie wraz ze zmianą ustawień, co ułatwia dopasowanie szyku do oczekiwanych rezultatów.

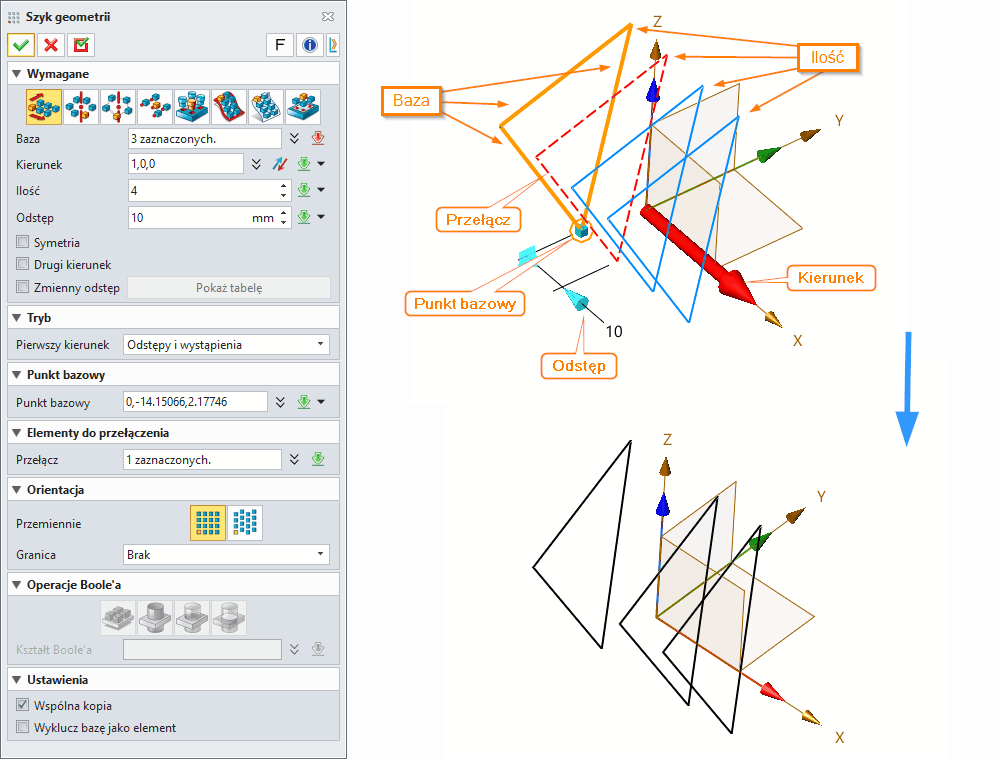

W zależności od Metody okno Tryb zmienia możliwości:
- Liniowy: Pierwszy kierunek: Odstęp i wystąpienia oraz W górę do odniesienia gdzie dodatkowo definiujemy Geometrię odniesienia, Tryb odsunięcia (Środek masy, Wybierz odniesienie), Długość odsunięcia, Dane wejściowe(Ilość, Odstęp).
- Kołowy: Pierwszy kierunek (Odstęp i numer, Numer i zakres, Odstęp i zakres), Minimum %.
Punkt bazowy umożliwia wskazanie miejsca, w którym chcemy umiejscowić szyk liniowy. W pozostałych metodach musimy skorzystać z dodatkowej opcji Przenieś obiekt bazowy.
Elementy do przełączenia i opcja Przełącz umożliwiają wyłączenie wybranych przez użytkownika elementów szyku jeszcze w trakcie projektowania. Nie zostaną one rozmieszczone w docelowym układzie.
Orientacja pozwala na:
- Wyrównanie: Wyrównanie z bazą, Wyrównanie z szykiem.
- Przemiennie: Bez przemiennego, Szyk przemienny.
- Granica: Brak, Krzywa, Ściana.
Operacje Bool`a dla Szkicu i krzywych są niedostępne.
W Ustawieniach możemy dodatkowo:
Stworzyć Wspólną kopię oraz Wykluczyć obiekt bazowy.
Synonimy:
rozmieszczenie
