Długość

Umożliwia sprawdzenie długość linii, łuku, krzywej lub krawędzi w przestrzeni 3D.

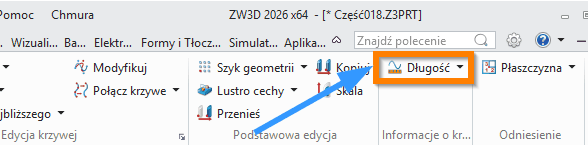

Szkic 3D > Informacje o krzywej

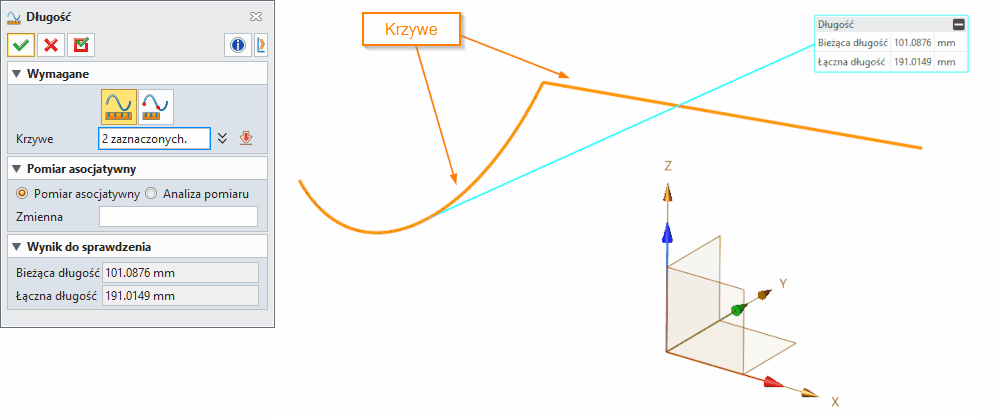

Aby użyć funkcji, wymagane jest wskazanie Krzywych oraz metody pomiaru: Całościowej lub Częściowej.

Pole Pomiar asocjatywny umożliwia:

- Pomiar asocjatywny: Zaznacz opcję Zmienna, aby zapisać zmienną w historii aktywnej części. Wartość tej zmiennej będzie odpowiadała sprawdzanej długości i może być użyta w wyrażeniach, równaniach lub makrach ZW3D. Opcja ta wspiera funkcjonalność rodziny części, umożliwiając sterowanie częścią podczas regeneracji historii za pomocą zmiennych pochodzących z pomiarów.
Uwaga: Jeśli mierzonym obiektem jest wiązka przewodów, wynik nie może zostać zapisany jako zmienna.

- Analiza pomiaru: Zaznacz tę opcję i użyj Utwórz analizę pomiaru, aby system zapisał wyniki analizy w menedżerze widoków. Skorzystaj z pola Próg, aby wprowadzić wartość progową.

W polu wyniki do sprawdzenia możemy wyświetlić wyniki pomiaru z możliwością ich skopiowania.

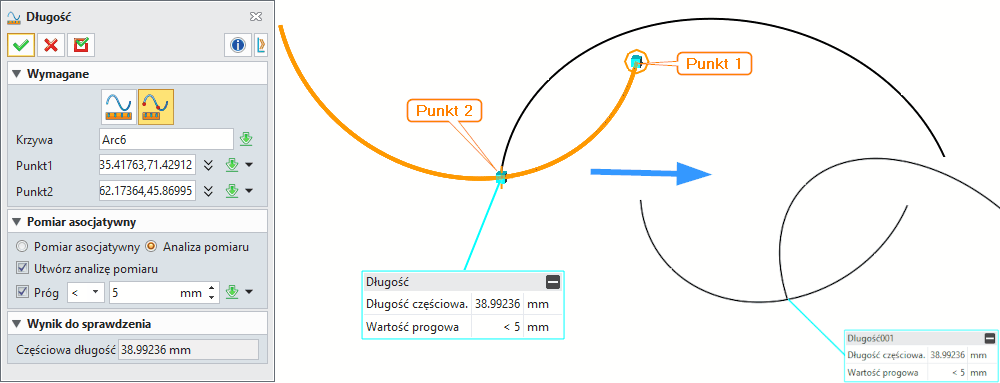

Poniżej przedstawiono metodę pomiaru częściowego z opcją utworzenia Analizy pomiaru:
