Szkic

Umożliwia utworzenie płaskiego rysunku 2D.

Operacje > Podstawowy kształt

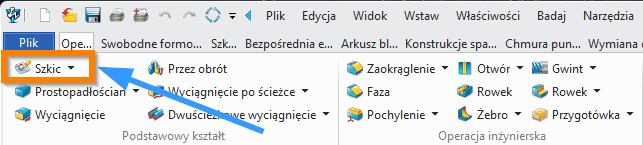

Wywołanie przez Wstaw > Szkic (Insert > Sketch) (poziom części/CAM) lub z poziomu części prawym przyciskiem myszy w pustej przestrzeni.
To polecenie służy do wstawienia nowego szkicu części. Szkic części znajduje się na poziomie części. Szkice mogą też być obiektami głównymi i znajdować się na poziomie obiektu, podobnie jak część czy pakiet rysunkowy. Takie szkice nazywane są Szkicami głównymi (Root Sketches).

Możesz także tworzyć szkice w planie CAM, aby używać ich jako profili lub obszarów ograniczających.

Płaszczyzna (Insertion plane) jest jedynym wymaganym danymi wejściowymi. Opcjonalne dane to kierunek w górę, początek płaszczyzny, krawędzie powierzchni odniesienia oraz możliwość zorientowania szkicu względem aktywnego widoku.

Uwaga: początek szkicu utworzonego na powierzchni znajduje się w dowolnym miejscu, dlatego warto użyć opcji Układ (Origin) lub utworzyć krawędzie odniesienia, względem których będzie można wymiarować.

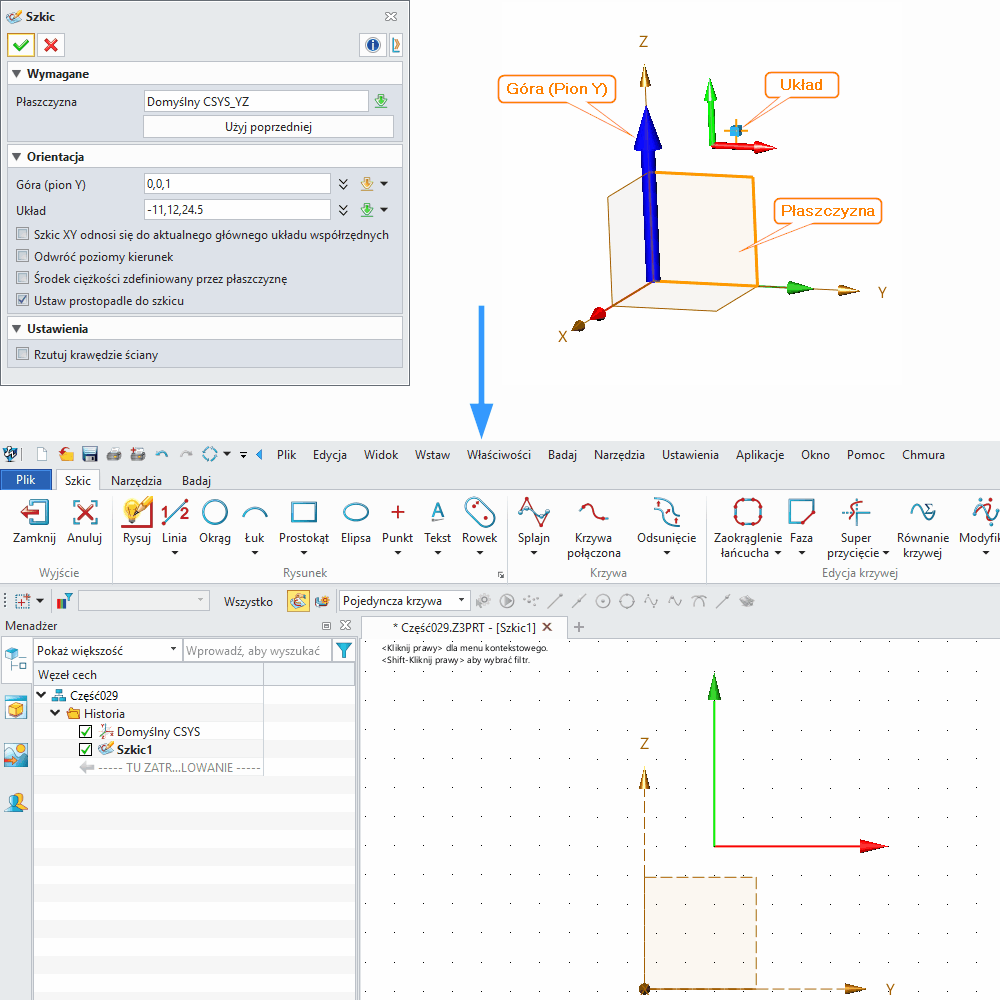

Wymagane dane wejściowe (Required Inputs)

Płaszczyzna (Plane)
Wybierz płaszczyznę wstawienia, aby umieścić szkic. Może to być płaszczyzna odniesienia albo powierzchnia części. Nowy szkic zostanie aktywowany do edycji.
Wskazówka: możesz bezpośrednio utworzyć szkic na płaszczyźnie, klikając ikonę szkicu w menu kontekstowym płaszczyzny. Możesz też użyć poprzedniej płaszczyzny szkicu.

Orientacja (Optional Inputs)

Góra (Up)
Wybierz kierunek osi Y płaszczyzny szkicu lub kliknij środkowym przyciskiem myszy, aby użyć domyślnego kierunku płaszczyzny wstawienia.

Układ (Origin)
Wybierz początek płaszczyzny szkicu.

Szkic XY odnosi się do lokalnego układu współrzędnych (Sketch XY refers to working LCS)
Wybierz początek płaszczyzny szkicu.

Odwróć poziomy kierunek (Reverse horizontal direction)
Zaznacz to pole, aby odwrócić kierunek osi X płaszczyzny szkicu.

Środek ciężkości zdefiniowany przez płaszczyznę (Use centroid defined by Plane)
Zaznacz to pole, aby automatycznie obliczyć środek ciężkości wskazanej płaszczyzny jako początek XY płaszczyzny szkicu.

Początek (Origin)
Jeśli zaznaczone, kierunek XY szkicu zostanie określony automatycznie na podstawie bieżącego widoku ekranu i lokalnego układu współrzędnych. Jeśli odznaczone, domyślnie kierunek XY szkicu tworzony jest względem kierunku UV płaszczyzny, na której szkic został umieszczony.

Rzutuj krawędzie ściany (Reference face edges)
Zaznacz to pole, jeśli chcesz, aby krawędzie powierzchni były automatycznie odniesione w szkicu, gdy tworzysz szkic na powierzchni.

Zorientuj aktywny widok (Orient the active view)
Zaznacz to pole, jeśli chcesz, aby płaszczyzna szkicu została automatycznie zorientowana względem aktywnego widoku.
