Przy pomocy tego modułu szybko i sprawnie narysujesz połączenia stalowe

Dzięki tym narzędziom wstawisz między innymi:

• blachy,
• żebra,
• otwory,
• śruby w różnych wariantach i w różnych konfiguracjach.

Na koniec wygenerujesz szczegółowe zestawienia przy pomocy w pełni kompatybilnych narzędzi z modułów e-CAD Stal i e-CAD Śruby, które to stanowią doskonałe uzupełnienie modułu e-CAD Połączenia.

Ikony dostępne w module e-CAD Połączenia

Menu, funkcjonalności i narzędzia nakładki e-CAD Połączenia:

• Konfiguracja [E-K]

Blachy:

• Rysowanie blachy czołowej [E-BC1]

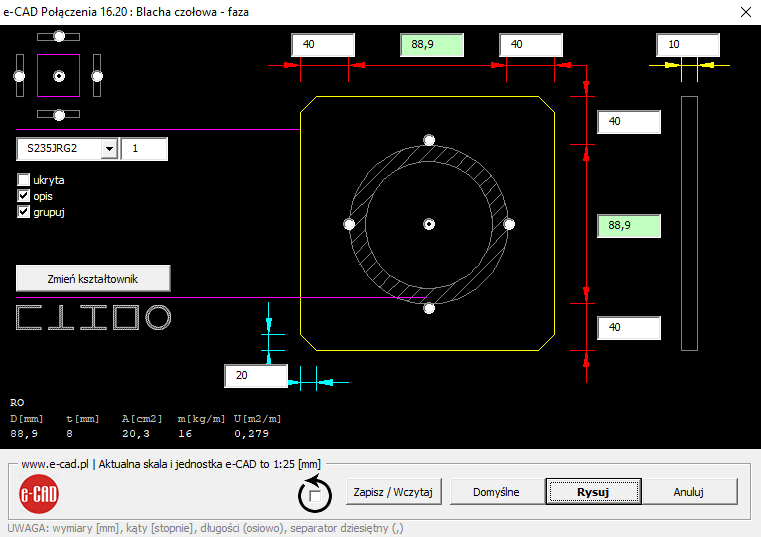

• Rysowanie blachy czołowej z fazą [E-BC2]
• Rysowanie blachy czołowej zaokrąglonej [E-BC3]
• Rysowanie blachy trójkątnej [E-BT]

Żebra:

• Rysowanie żebra profilu dopasowanego [E-ZR1]
• Rysowanie żebra profilu z odstępem [E-ZR2]
• Rysowanie żebra profilu przedłużonego [E-ZR3]
• Rysowanie żebra profilu skróconego [E-ZR4]
• Rysowanie żebra profilu z zadanym wymiarem całkowitym [E-ZR5]
• Rysowanie żebra pasa [E-ZA]

Otwory i Śruby:

• Rysowanie otworu / śruby pojedynczej [E-WO1]
• Rysowanie otworów / śrub w poziomie [E-WO2]
• Rysowanie otworów / śrub w pionie [E-WO3]
• Rysowanie otworów / śrub pod dowolnym kątem [E-WO4]
• Rysowanie otworów / śrub w macierzy poziomej / pionowej [E-WO5]
• Rysowanie otworów / śrub w macierzy pod dowolnym kątem [E-WO6]
• Rysowanie otworów / śrub po okręgu [E-WO7]

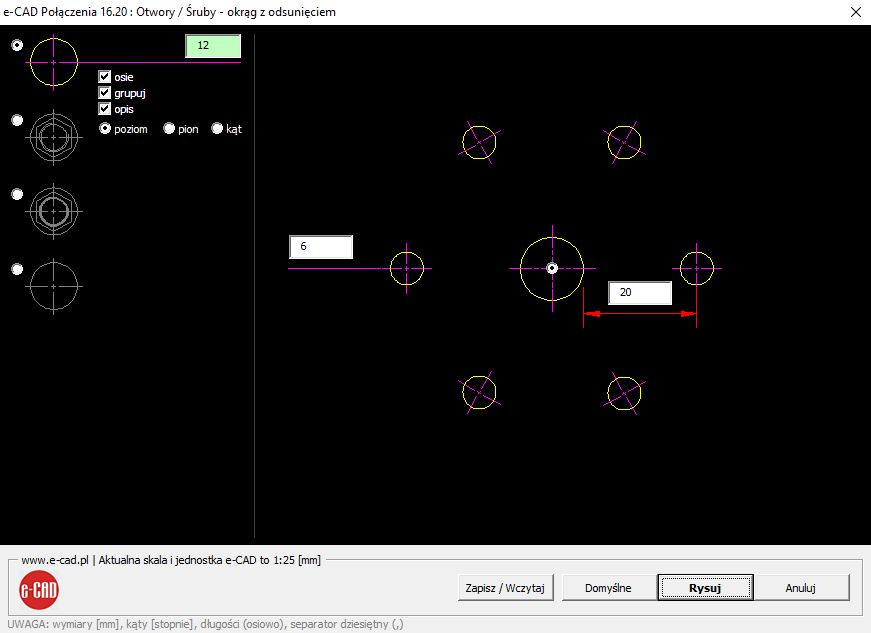

• Rysowanie otworów / śrub po okręgu z odsunięciem [E-WO8]
• Rysowanie otworów / śrub w 1 kolumnie dla ceownika [E-WO9]

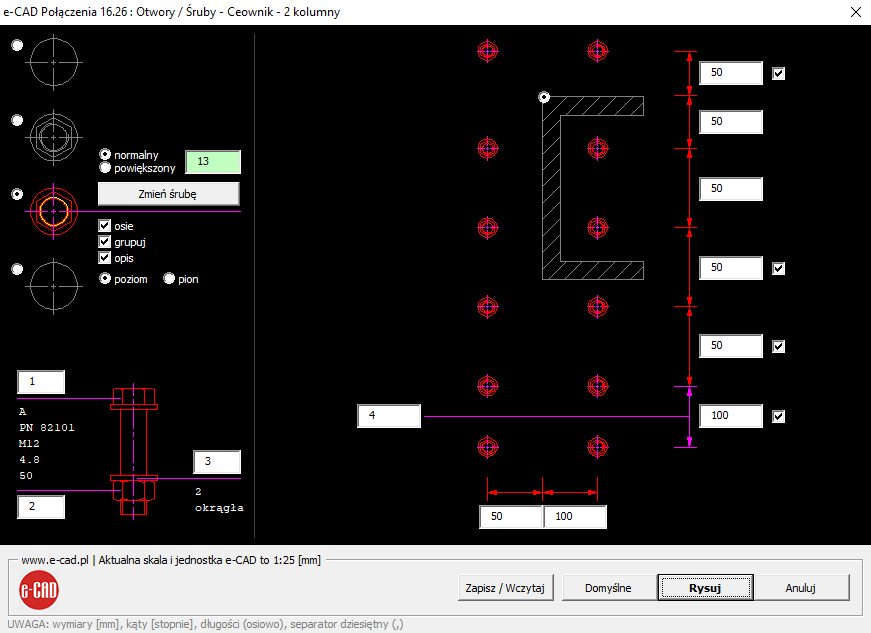

• Rysowanie otworów / śrub w 2 kolumnach dla ceownika [E-WO10]
• Rysowanie otworów / śrub w 2 kolumnach dla dwuteownika [E-WO11]
• Rysowanie otworów / śrub w 4 kolumnach dla dwuteownika [E-WO12]

Galeria e-CAD Połączenia
