Linia podwójna

Pozwala tworzyć dwie równoległe do siebie linie w postaci wielosegmentowego tunelu.

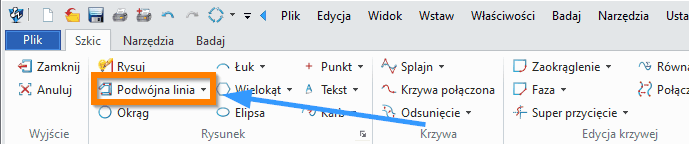

Wstążka > Szkic > Rysunek

Aby użyć Linii podwójnej wymagane są Punkty, które wstawiamy w szkicu lewym przyciskiem myszy. Możemy ustawić Szerokość lewą i Szerokość prawą, czyli odsunięcie z lewej i prawej strony w mm. Dodatkowo mozemy Wstawiać łuk w narożnikach, projektować zamknięty tunel wciskając opcję Zamknij podwójne linie lub utworzyć tunel, który ma ślepe końce z dwu stron - Zamknij końce. Wciskając lewy klawisz CTRL możemy usuwać punkty podwójnej linii klikając w nie lewym przyciskiem myszy. Aby zakończyć edycję należy dwa razy nacisnąć środkowy przycisk myszy (rolkę). Dodatkowe opcje przedstawiono na rysunku poniżej:

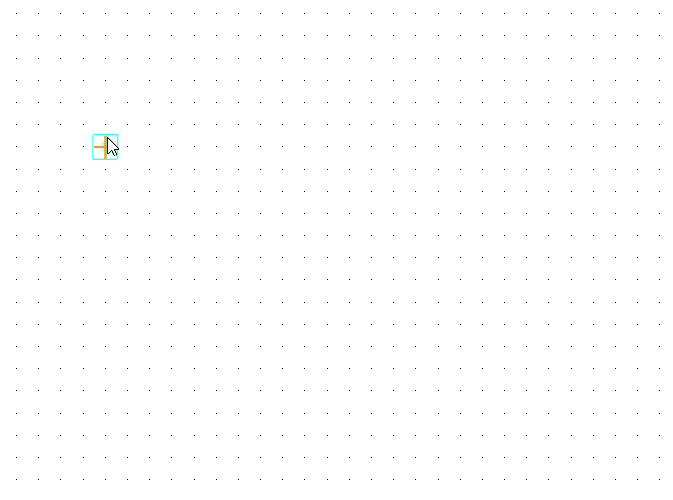

Tworzenie zamkniętego tunelu przedstawiono na filmie poniżej:
