Zmiany i nowości w ZW3D SP1

Premiera najnowszej aktualizacji do naszego programu CAD/CAM

ZW3D 2026 SP1 został już wydany, co potwierdza, że program jest nieustannie rozwijany z myślą o jeszcze większym komforcie pracy użytkowników. Najnowsza aktualizacja wprowadza szereg usprawnień, które podnoszą efektywność codziennego projektowania. Dzięki nim praca z oprogramowaniem staje się jeszcze bardziej intuicyjna i dopasowana do potrzeb profesjonalistów.

Lista zmian:

1.  Aktualizacja formatu pliku do importu.
2. Funkcja importu/eksportu STEP jest teraz bardziej wszechstronna.
3. Otwory gwintowane można eksportować.
4. Optymalizacja funkcji przycinania.
5. Optymalizacja dla rzutu gwintu zewnętrznego.
6. Optymalizacja adnotacji kątowych.
7. Optymalizacja dla odziedziczonych PMI.
8. Optymalizacja tabeli BOM.
9. Optymalizacja funkcji adnotacji otworów.
10. Dodano opcje konfiguracyjne dla elementów konstrukcyjnych.
11. Dodano nowy punkt dostępu do projektowania elementów konstrukcyjnych.
12. Optymalizacja procesu frezowania konturowego.
13. Dostosowywanie domyślnych parametrów skrawania dla procesów frezowania.
14. Nowe punkty śledzenia dla narzędzia do frezowania rowków.

Pobierz teraz ZW3D 2026!

Już teraz możesz pobrać program CAD i pracować. 30 dni testów z pełną funkcjonalnością.

Kup program ZW3D Pobierz ZW3D 2026 Porównanie ZW3D ZW3D dla studentów

Aktualizacja formatu pliku do importu

Zarówno domyślny konwerter, jak i alternatywny konwerter zostały zaktualizowane, aby obsługiwać nowsze wersje formatu wejściowego. Szczegółowe informacje na temat formatów pliku do importu i wersji obsługiwanych przez ZW3D po tej aktualizacji znajdują się w tabeli poniżej, a zaktualizowane części zostały zaznaczone na czerwono.

Funkcja importu/eksportu STEP jest teraz bardziej wszechstronna

W poleceniu eksportu STEP programu ZW3D 2026 SP1 dodano nową funkcję obsługującą eksport wyłącznie części. Funkcja ta umożliwia użytkownikowi jednym kliknięciem wyeksportowanie wszystkich plików części zawartych w złożeniu.

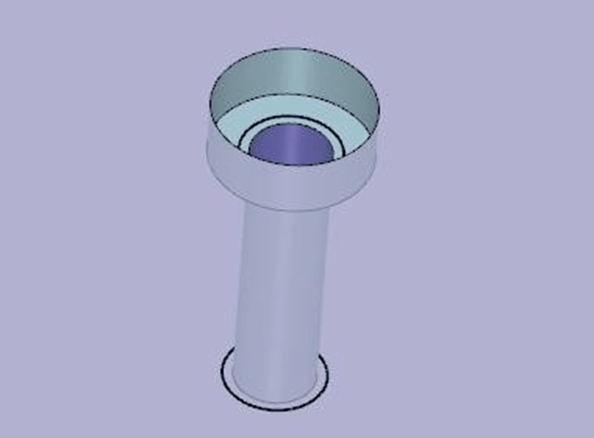

Otwory gwintowane można eksportować

Polecenie eksportu do formatu STEP wprowadza nowe dane geometryczne do wyrażania informacji o otworach gwintowanych, dzięki czemu możesz szybko zidentyfikować otwory gwintowane w modelu 3D w formacie STEP. Jak pokazano na poniższym rysunku, otwory podstawowe na początku i końcu gwintu są przedstawione za pomocą linii szkieletowych.

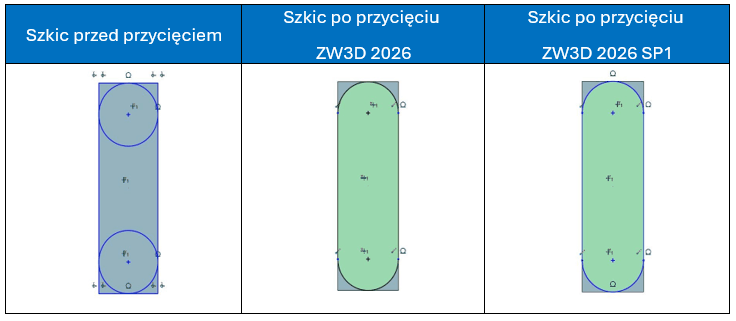

Optymalizacja funkcji przycinania

Podczas przycinania elementów geometrycznych wygenerowanych na podstawie odniesień do geometrii zewnętrznej, ograniczenia związane z innymi elementami geometrycznymi nie będą już przycinane, czyli stan ograniczeń przed i po przycięciu szkicu pozostanie niezmieniony.

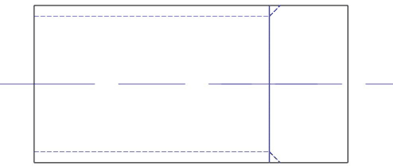

Optymalizacja dla rzutu gwintu zewnętrznego

Podczas rzutowania gwintów zewnętrznych oprogramowanie generuje linie wykończeniowe zgodne z normami.

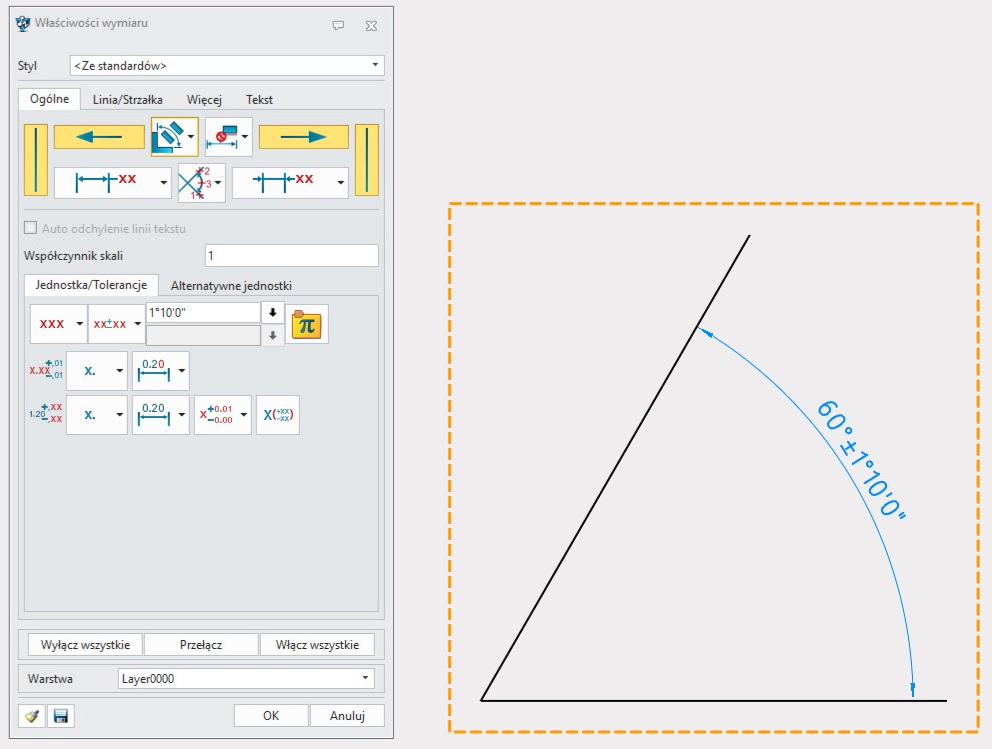

Optymalizacja adnotacji kątowych

Funkcja adnotacji kątowych również została ulepszona. ZW3D 2026 SP1 obsługuje teraz wprowadzanie tolerancji kątowych w formacie XX°XX′XX″ (stopnie, minuty, sekundy). Eliminuje to konieczność ręcznego przeliczania pomiarów kątowych przez użytkowników.

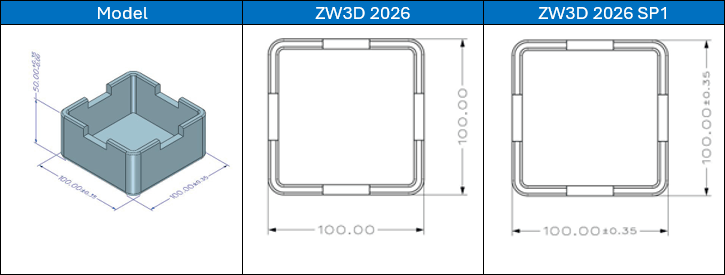

Optymalizacja dla odziedziczonych PMI

Adnotacje na rysunku technicznym mogą dziedziczyć jednostki/właściwości tolerancji z adnotacji PMI. Po kliknięciu prawym przyciskiem myszy na adnotację i użyciu opcji „Dziedzicz z części” można kontrolować stan powiązania tej właściwości.

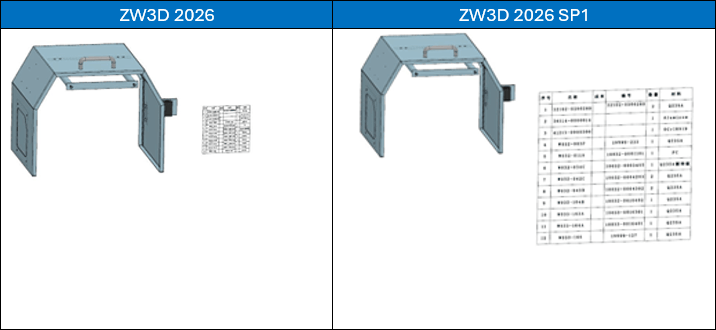

Optymalizacja tabeli BOM

Funkcja „Zmień rozmiar PMI” obsługuje zmianę rozmiaru tabeli BOM zgodnie z bieżącym współczynnikiem skalowania modelu.

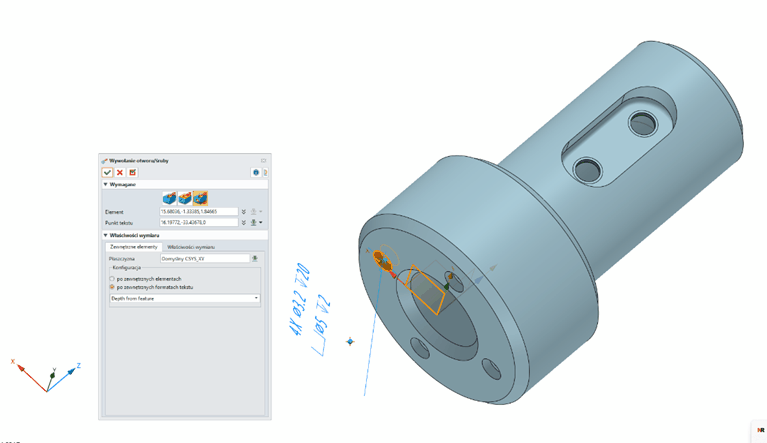

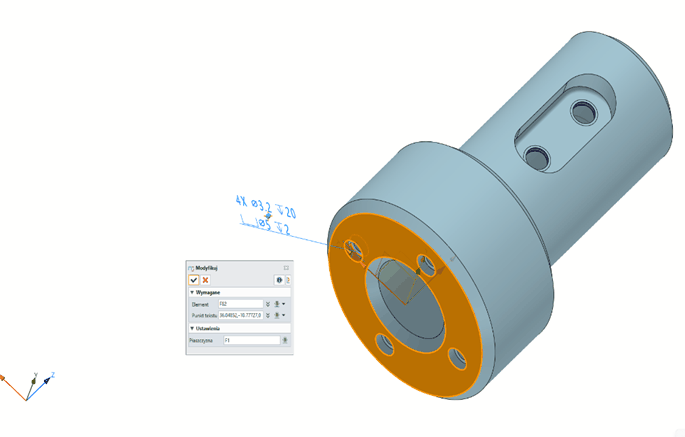

Optymalizacja funkcji adnotacji otworów

Funkcja adnotacji otworów PMI w ZW3D 2026 SP1 została rozszerzona o możliwość umieszczania adnotacji na wybranej płaszczyźnie. Podczas tworzenia lub modyfikowania adnotacji otworów można wybrać płaszczyznę, na której mają być umieszczone.

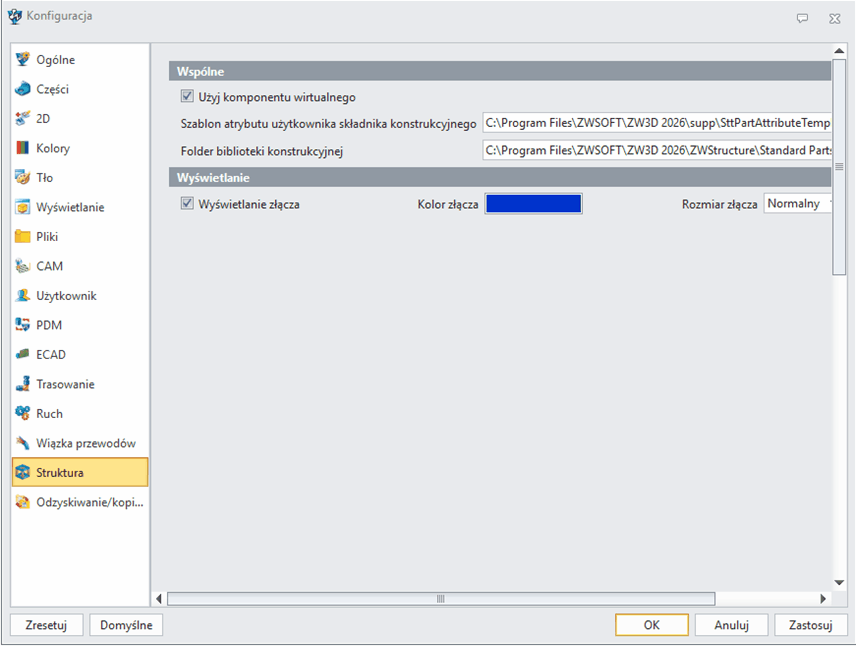

Dodano opcje konfiguracyjne dla elementów konstrukcyjnych

Dodano nowe opcje konfiguracyjne dla elementów konstrukcyjnych. Opcja ta umożliwia dostosowanie metod tworzenia profili, szablonów właściwości użytkownika dla elementów konstrukcyjnych, bibliotek elementów konstrukcyjnych oraz ustawień wyświetlania połączeń.

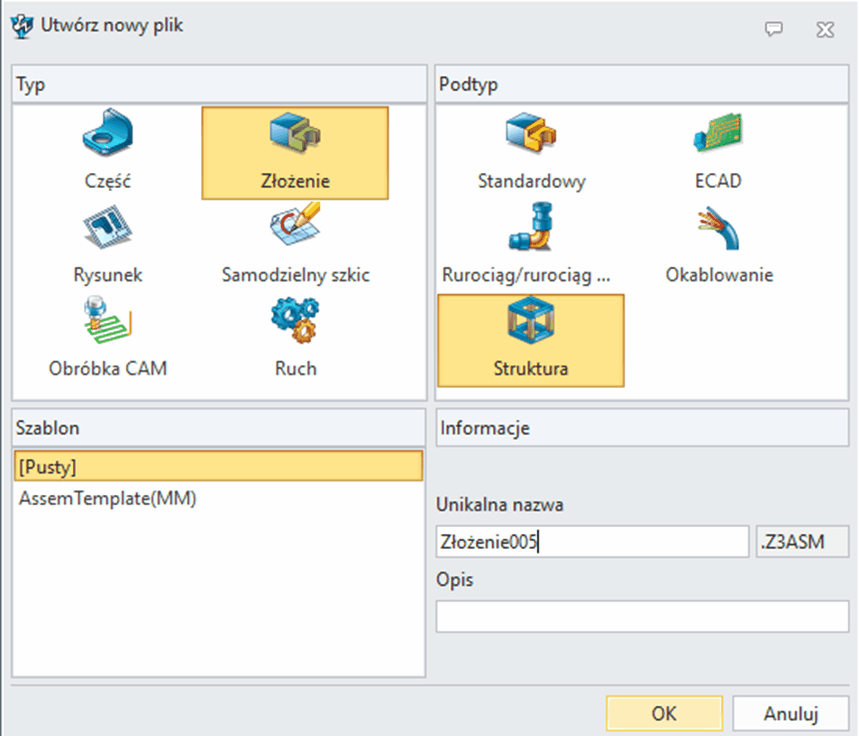

Dodano nowy punkt dostępu do projektowania elementów konstrukcyjnych

Podczas tworzenia pliku można wybrać opcję Złożenie >> Struktura. Po zakończeniu tworzenia pliku oprogramowanie przeniesie użytkownika bezpośrednio do modułu projektowania elementów konstrukcyjnych, gdzie można rozpocząć projektowanie modelu elementów konstrukcyjnych.

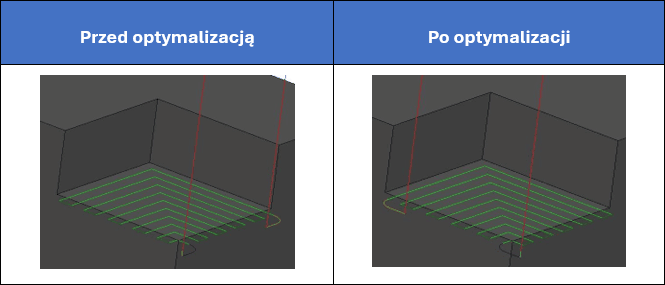

Optymalizacja procesu frezowania konturowego

W procesie frezowania konturowego podczas obróbki otwartych obszarów przy użyciu kierunku cięcia równoległego posuwisto-zwrotnego, jeśli istnieją granice, ścieżka narzędzia na granicy powinna zachować stan frezowania wznoszącego, aby lepiej obrabiać ściany boczne.

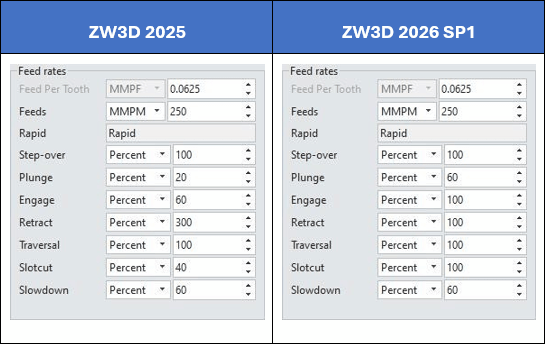

Dostosowywanie domyślnych parametrów skrawania dla procesów frezowania

Można dostosować domyślną prędkość posuwu narzędzi frezujących, aby dopasować je do rzeczywistych parametrów obróbki podczas frezowania.

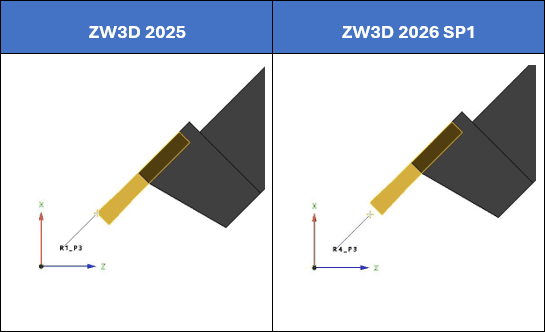

Nowe punkty śledzenia dla narzędzia do frezowania rowków

Dodano kategorię punktu śledzenia dla nowych narzędzi do frezowania rowków; ten punkt śledzenia jest położeniem ortogonalnym.
