CADprofi to znakomita nakładka na ZWCAD zawierająca dodatkowe narzędzia oraz biblioteki dla 4 branż: mechanicznej, elektrycznej, instalacyjnej, architektonicznej.
Nakładka wymaga do pracy ZWCAD. Program można pobrać z linku poniżej, tak samo jak nakładkę.
Skrócona lista zmian w CADprofi
Rozszerzenie biblioteki stolarki budowlanej Do biblioteki wprowadzono dodatkowe typy okien i drzwi, w tym:
Dla drzwi i okien dodano także widoki stosowane na przekrojach. W oknie dialogowym możliwe jest określanie numeru i oznaczenia wstawianych elementów. Dane te są następnie wykorzystywane podczas wstawiania oznaczeń oraz w zestawieniach. |
![]() |
Ulepszony tryb wstawiania okien i drzwi na rzutach Podczas wstawiania okien i drzwi program CADprofi automatycznie wykrywa grubość ścian oraz pozwala na wygodne określenie odległości wstawienia obiektów od narożników ścian lub innych punktów odniesienia. Dla niektórych obiektów można dodatkowo określić stronę wstawienia względem ściany (np. na zewnątrz lub wewnątrz pomieszczenia). Polecenie Szybka edycja pozwala szybko zmienić stronę wstawienia obiektów, które są już umieszczone w projekcie. Polecenie Szybka edycja pozwala także na błyskawiczną zmianę grubości wstawionych elementów. |
![]() |
Rozszerzenie biblioteki symboli ewakuacyjnych Rozszerzenie biblioteki symboli ewakuacyjnych o normy:
|
![]() |
Nowe polecenie Kominy i przepusty Do programu dodano nowe polecenie Kominy i przepusty. |
![]() |
Czujniki i kamery z polem zasięgu Do programu dodano możliwość wstawiania symboli czujników i kamer „instalacji alarmowych i dozorowych”, z określeniem pola zasięgu działania. Funkcja ta ułatwia rozmieszczenie elementów w projekcie. Pole zasięgu czujników można łatwo ukrywać poprzez wyłączenie widoczności odpowiedniej warstwy. |
![]() |
Zmiany w poleceniu Oprawy oświetleniowe Do polecenia Oprawy oświetleniowe dodana została lista, dzięki której w rysunku można umieszczać jednocześnie wiele opraw z zadanym rozstawem. |
![]() |
Rysowanie ciągów opraw oświetlenia liniowego Do programu dodano możliwość rysowania ciągów opraw oświetlenia liniowego z automatycznym wstawianiem odpowiednich łączników. |
![]() |
Zmiany w schematach puszek instalacyjnych Wprowadzono nowe widoki gniazd i łączników oraz usprawniono system konfiguracji elementów. |
![]() |
Zmiany w liniach potencjałów i obwodów Wprowadzono nowe linie potencjałów i obwodów dla formatów A3 i A4 z możliwością określania własnych wymiarów. |
![]() |
Nowe schematy Do polecenia Szablony schematów dodano nowe schematy:
|
![]() |
Rozszerzona zawartość polecenia Ramki i tabelki Na życzenie dotychczasowych użytkowników programu wprowadzono nowe tabelki oznaczeń obwodów elektrycznych oraz pozioma ramkę i tabelkę A4. |
![]() |
CADprofi Mechanical

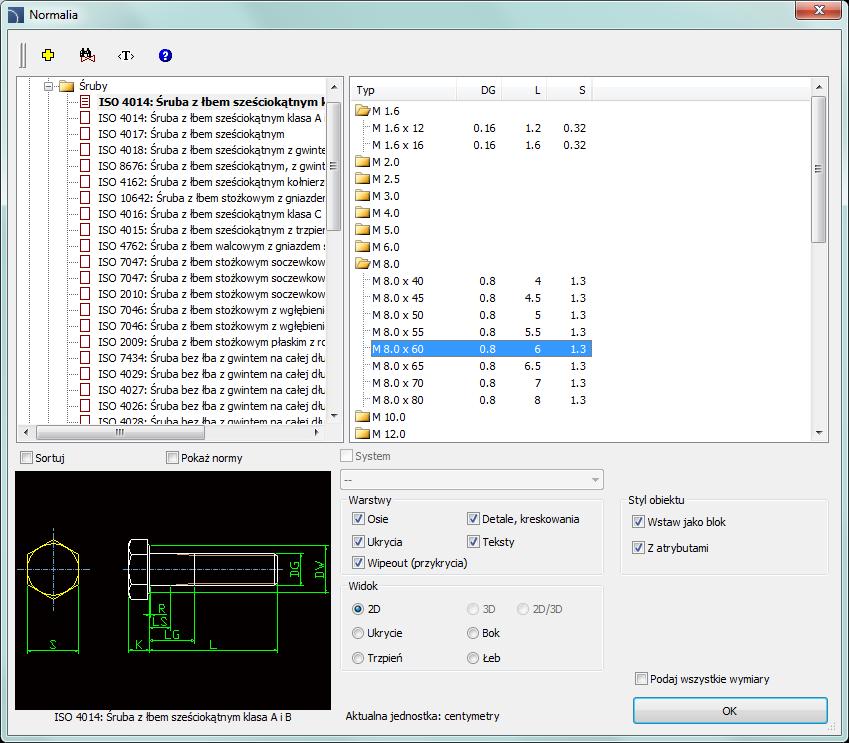

Nowy tryb wstawiania śrub, kołków, wkrętów, nitów itd. Podczas wstawiania elementów do rysunku możliwy jest dynamiczny wybór długości z danego typoszeregu. Dzięki tej funkcji znacznie łatwiej wybrać poprawny element spełniający wymagania projektu. Za pomocą polecenia Szybka edycja można wygodnie zmieniać długość elementów wstawionych już do rysunku. |
![]() |
Rysowanie ciągów rur Do programu dodano możliwość rysowania ciągów rur z automatycznym wstawianiem odpowiednich kolanek. Ciągi rur można rysować w normach DIN i ASME (w normach tych dostępne są biblioteki kolanek). |
![]() |
Dodatkowe normy Do programu wprowadzono kolejne normy, w tym:
|
![]() |
Modułowe profile aluminiowe Dodano elementy modułowych profili aluminiowych, które mogą być stosowane do rożnego rodzaju konstrukcji m.in.:
|
![]() |

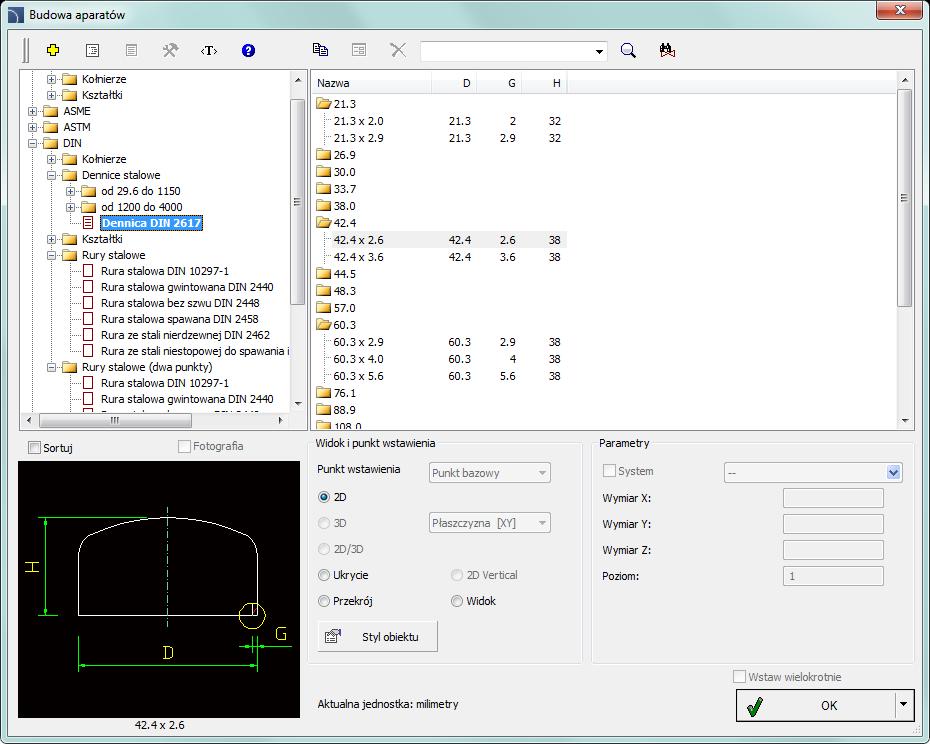

Dodatkowe normy dot. budowy aparatów Rozszerzenie norm dotyczących budowy aparatów:
|
![]() |
CADprofi HVAC & Piping
System rur i złączek gwintowanych Do programu wprowadzono polecenie System rur gwintowanych. Polecenie pozwala na wygodne rysowanie ciągów instalacji rurowych z automatycznym wstawianiem odpowiednich kolanek. Możliwe jest także wstawianie różnorodnych złączek, w tym trójników, redukcji, muf, śrubunków i innych od 1/8” do 4”. |
![]() |
System rur i złączek miedzianych Do programu wprowadzono polecenie System rur miedzianych pozwalający na wygodne rysowanie ciągów instalacji (CU) z automatycznym wstawianiem odpowiednich kolanek o średnicy od 6 do 108 mm. Możliwe jest także rysowanie instalacji z miedzi miękkiej. Polecenie zawiera wszystkie niezbędne kształtkimiedziane oraz złączki pozwalające na połączenia zestalowymi rurami gwintowanymi. |
![]() |
System rur i złączek oraz armatury z polipropylenu Do programu wprowadzono polecenie System rur polipropylenu pozwalający na wygodne rysowanie ciągów instalacji (PP) z automatycznym wstawianiem odpowiednich kolanek o średnicy od 16 do 110 mm. Dodatkowo wprowadzono możliwość łączenia instalacji PP z innymi rodzajami instalacji poprzez złączki zgrzewano-gwintowane. |
![]() |
Dodatkow y typ przewodu kołowego Do programu został wprowadzony dodatkowy styl rysowania przewodów rurowych (z ukrytymi zakończeniami). Styl ten może być wykorzystywany, np. przy rysowaniu instalacji z zaginanymi rurami. |
![]() |
Palniki gazowe i olejowe Do biblioteki urządzeń dodane zostały różne palniki olejowe, gazowe oraz dwupaliwowe. Wprowadzono także regulatory ciśnienia gazu. |
![]() |
Pozostałe funkcje
Dynamiczne określanie "kierunku" wstawienia obiektów Dla niektórych elementów (np. dla kolanek i trójników) możliwe jest dynamiczne określanie kierunku ich wstawienia. Opcja ta ułatwia rysowanie odgałęzień oraz ciągów instalacji. |
![]() |
Usprawniona opcja 'Na przedłużeniu' Przy wstawianiu wielu obiektów (np. symboli, złączek, okien itp.) można zastosować opcję 'Na przedłużeniu', która ułatwia określenie położenia obiektów leżących wzdłuż wybranych linii. Po wskazaniu linii można określić odległość wstawienia obiektu od początku linii lub od dowolnego punktu referencyjnego. Funkcja ta znacznie przyspiesza precyzyjne wstawianie elementów bez potrzeby rysowania linii konstrukcyjnych lub stosowania poleceń edycyjnych. |
|
Symbole użytkownika – dodawanie symboli do bibliotek Program pozwala na definiowanie własnych symboli i dodawanie ich do standardowych bibliotek CADprofi. Dotychczas kreator symboli pozwalał na dodawanie symboli do oddzielnej biblioteki. Obecnie symbole są dodawane bezpośrednio do poszczególnych poleceń programu, a ich obsługa jest analogiczna do obsługi wszystkich symboli programu. Do dodawania własnych symboli służy nowy kreator, dzięki któremu użytkownik w łatwy sposób stworzy i rozbuduje bazę swoich bloków. Dodatkowo istnieje możliwość tworzenia symboli „skalowalnych”, tj. takich, dla których można niezależnie określić wymiary X, Y i Z. |
![]() |
Symbole użytkownika – edycja Symbole zdefiniowane przez użytkownika można w łatwy sposób edytować. W oknie edycji możliwe jest dostosowanie wielu parametrów, w tym sposobu wstawiania, określenie punktów przerywania linii (w przypadku gdy symbol jest wstawiany w linie) i innych. |
![]() |
Porządkowanie baz danych użytkownika W bibliotekach parametrycznych użytkownik ma możliwość rozszerzania bazy danych o własne typy produktów. Parametry tych produktów można dowolnie edytować, a obecnie także porządkować (określać kolejność ich wyświetlania w bibliotece). |
![]() |
Nowa opcja warstw – kolor warstwy zależny od wybranego systemu W programie możliwe jest stosowanie automatycznego zarządzania warstwami. Rozszerzona struktura warstw pozwala na umieszczanie obiektów z różnych systemów na osobnych warstwach. Obecnie możliwe jest także dopasowanie koloru obiektów do koloru danego systemu. |
![]() |
Zmiany dotyczące tworzenia zestawień materiałów Obecnie kolumny do wydruku w prawym panelu można porządkować metodą „przeciągnij i upuść” oraz kasować klawiszem Delete. Do polecenia Zestawienia materiałów dodano nowe rodzajezestawień, ułatwiające błyskawiczne tworzenie specyfikacjioraz legend. Do programu także dodano nowe moduły bezpośredniegowydruku zestawień działające w programach CAD w wersjach32 oraz 64 bit. |
![]() |
Rozszerzona zawartość polecenia Ramki i tabelki W poleceniu Ramki i tabelki wprowadzono dodatkowe elementy, w tym:
Dodatkowo w poleceniu Ramki i tabelki wprowadzono możliwość wpisywania tekstów wielowierszowych. |
![]() |
Rozszerzona zawartość polecenia Zestawienia materiałów Do polecenia Zestawienia materiałów zostały dodane dodatkowe rodzaje zestawień automatyzujących tworzenie tabelek specyfikacji. |
![]() |
Biblioteka Wavin – usprawnione rysowanie instalacji kanalizacyjnych Do tej pory podczas projektowania instalacji kanalizacyjnych niezbędne było wstawianie poszczególnych elementów z biblioteki. Obecnie w bibliotece Wavin wprowadzono możliwość automatycznego ciągów instalacji. Opcja ta znacznie usprawnia rysowanie, gdyż program automatycznie wstawia niezbędne rury i kolanka wzdłuż kolejno wskazywanych punktów. Podczas rysowania program dopasowuje kąt rysowania rur do istniejących kolanek (15°, 22°30’, 30°, 45°, 67°30’, 87°30’). |
|
Nowa biblioteka produktów BH-Res Do programu wprowadzono produkty firmy BH-Res stosowane przy projektowaniu instalacji wentylacyjnych z mat Climaver. Biblioteka zawiera komplet produktów firmy BH-Res, w tym:
|
![]() |
