Z przyjemnością informujemy o nowej wersji ZWTraffic - programu do projektowania organizacji ruchu drogowego.
Lista zmian:
Przebudowaliśmy sposób organizacji ikon we wstążce.
Wprowadziliśmy zmiany zgodnie z sugestiami zgłoszonymi przez użytkowników.
Pobierz najnowszą wersję ZWTraffic 2024 SP1
Szczegółowy opis zmian w ZWTraffic 2024 SP1
Obliczanie i rysowanie pola widoczności
Pole widoczności obliczamy na podstawie kilku parametrów, np. typu skrzyżowania, prędkości pojazdów, nachylenia drogi.
Funkcje do obliczania i rysowania pola widoczności wywołujemy za pomocą polecenia Visibilities lub ikony pokazanej na rysunku poniżej.

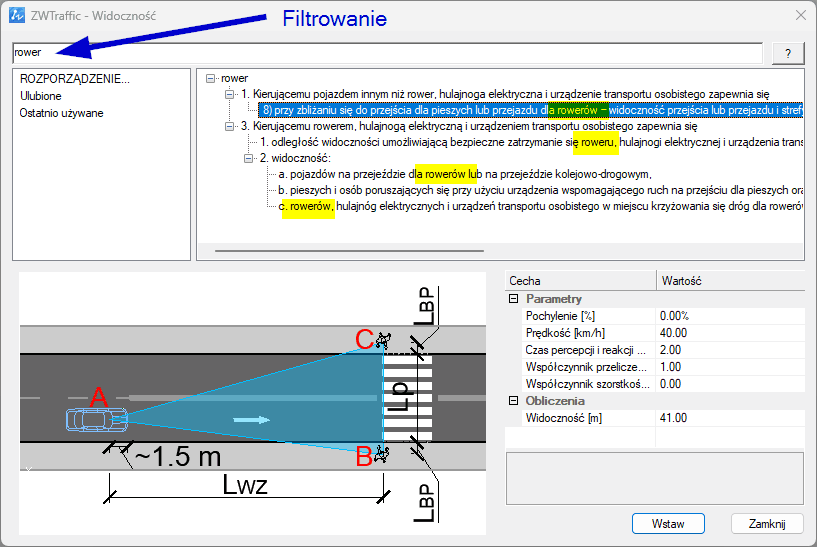

Po uruchomieniu polecenia wyświetli się okno pokazanie na rysunek poniżej.
W oknie możemy wybrać różne przypadki pół widoczności lub też wpisać w górnej części okna słowo kluczowe do filtrowania przypadków.
Wybrane typy pól widoczności możemy dodać do Ulubionych klikając prawym klawiszem myszki na wybranym przepisie.
Poniżej Ulubionych znajduje się lista ostatnio używanych przypadków widoczności.
W prawym dolnym rogu okna możemy zmieniać parametry widoczności, np. prędkość, czas reakcji itp.
Po wprowadzeniu właściwych wartości klikamy przycisk "Wstaw".
Do rysunku zostanie wstawiony rysunek z symbolem pojazdu oraz polem widoczności.
Rysunek "trzymamy" za punkt, który należy umieścić na "przeszkodzie".
Nowa organizacja ikon
Całkowicie przebudowaliśmy sposób w jaki ZWTraffic korzysta z ikon.
W poprzednich wersjach ikony były zapisywane jako obrazki na dysku twardym, teraz przenieśliśmy je do specjalnego pliku z rozszerzeniem .dll.
W starej wersji ZWTraffic w specyficznych warunkach ikony z dysku mogły zostać usunięte co skutkowało niepoprawnym ich wyświetlaniem.
W obecnej wersji sytuacja taka nie powinna się powtórzyć.
Zmiany w funkcjonalności
Zgodnie z sugestiami naszych użytkowników:
- ograniczyliśmy możliwość wstawiania niektórych znaków, np.: B-20 i A-7 w mniejszym rozmiarze niż średnie (zgodnie z wytycznymi),
- obsłużyliśmy sytuacje próby wstawienia znaku na zablokowanej warstwie,
- rozwiązaliśmy szczególny przypadek wystawienia znaku drogowego na arkuszu w przestrzeni papieru.
Pobierz ZWTraffic
Chcę pobrać wersję testową (demo) ZWTraffic 2024 SP1 Mam licencję i chcę pobrać aktualizację ZWTraffic
