Dopasowanie układu współrzędnych

Kategoria Baza wiedzy

Zobacz jakie rozwiązania w tym temacie oferuje ZWBoostPack

Normalną praktyką podczas projektowania jest korzystanie z różnych układów współrzędnych. Nasza nakładka na ZWCADa umożliwia szybką i precyzyjną zmianę aktualnego układu przy pomocy dwóch kliknięć. Zapraszam do lektury.

Omawiana funkcja nazywa się Obrót UCS o wskazany kąt a dostepna jest w panelu Różne albo przez polecenie UCSZ.

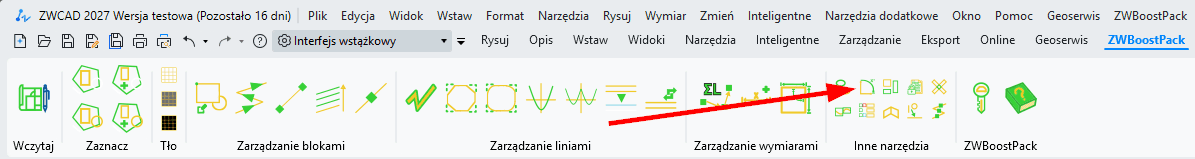

Wstążka z dopasowaniem układu współrzędnych



Spójrzmy na przykładowy rysunek, w którym będę chcial obrócić układ współrzędnych:

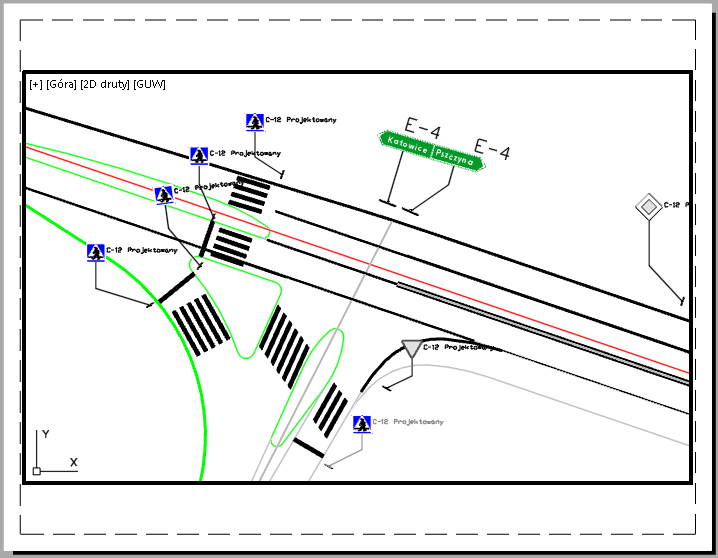

Rysunek projektu przed obrotem układu współrzędnych



A tak prezentuje się użycie funkcji w praktyce:

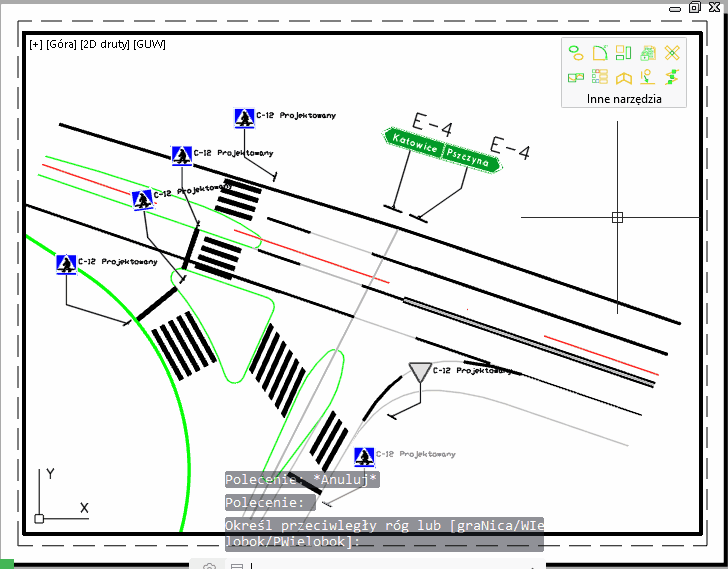

Obrót układu współrzędnych o dowolny kąt w ZWBoostPacku



Wybieramy pierwszy punk a następnie drugi. W oparciu o nie układ współrzędnych zostanie obrócony. Żeby ustawić widok na zgodny z aktualnym UW-em przyda się polecenie PLAN, a następnie kliknięcie Spacji wybierając domyślną opcję.



Lista tagów: oznakowanie dróg ZWBoostPack Układ współrzędnych Mapy
