Skala

Umożliwia skalowanie elementów w przestrzeni 3D.

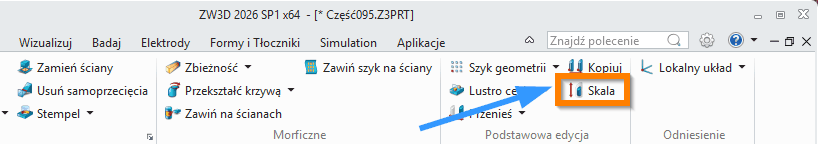

Operacje > Podstawowa edycja

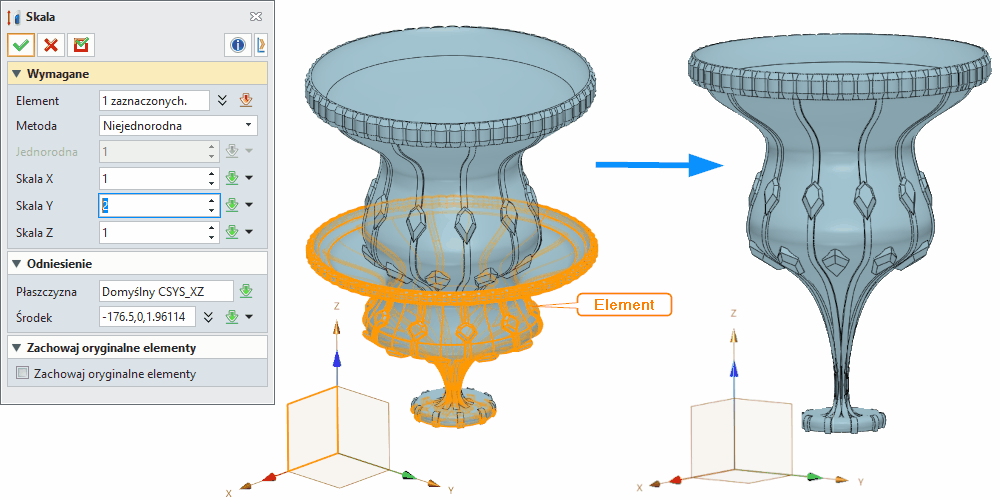

Komenda Skala umożliwia precyzyjną zmianę rozmiaru wybranych elementów na poziomie części w środowisku ZW3D. Narzędzie obsługuje zarówno jednolite skalowanie (równomierne we wszystkich osiach), jak i nierównomierne (z niezależnymi współczynnikami dla osi X, Y i Z). Użytkownik może przeskalować kształty, szkice, komponenty, krzywe (linie, łuki, okręgi), wymiary, punkty 3D oraz bloki punktów. Przykłady zastosowań obejmują szybkie dostosowanie wymiarów elementu do wymagań projektowych, tworzenie wariantów części o różnych rozmiarach, korektę geometrii po analizie odkształceń, przygotowanie modeli do symulacji MES oraz optymalizację projektu pod kątem produkcji. Funkcja Zachowaj oryginalne elementy pozwala zachować pierwotne obiekty i utworzyć nowe, przeskalowane wersje, co ułatwia porównywanie alternatywnych rozwiązań bez utraty danych źródłowych.

Metody i opcje działania komendy

• Skalowanie jednolite (Uniform) – współczynnik skali jest identyczny dla wszystkich trzech osi, zachowując proporcje obiektu

• Skalowanie nierównomierne (Non-Uniform) – umożliwia niezależne określenie współczynników skalowania dla osi X, Y i Z, co pozwala na deformację geometryczną

• Zachowaj oryginalne elementy (Keep the original entities) – opcjonalne zachowanie pierwotnych elementów przy jednoczesnym tworzeniu nowych, przeskalowanych wersji

Wymagane dane wejściowe komendy

• Element (Entity) – wybór elementów do przeskalowania (kształty, szkice, komponenty, krzywe, wymiary, punkty 3D, bloki punktów)

• Metoda (Method) – wybór metody skalowania:

  • Jednorodna (Uniform) – dla równomiernej zmiany rozmiaru we wszystkich osiach

  • Niejednorodna (Non-Uniform) – dla niezależnego skalowania w osiach X, Y i Z

• Współczynnik skali jednordnej (Uniform scale factor) – wartość numeryczna określająca stopień przeskalowania (wartość > 1 powiększa, wartość między 0 a 1 pomniejsza)

• Współczynniki X, Y, Z (X, Y, Z scale factors) – trzy wartości numeryczne określające stopień przeskalowania w każdej osi przy wyborze metody nierównomiernej

Opcjonalne dane wejściowe komendy

• Zachowaj oryginalne elementy (Keep the original entities) – przełącznik umożliwiający zachowanie pierwotnych obiektów i utworzenie nowych, przeskalowanych wersji

• Punkt bazowy (Base point) – opcjonalny punkt odniesienia, wokół którego odbywa się skalowanie (jeśli nie określony, używany jest punkt centralny lub początek układu współrzędnych)

Funkcje dodatkowe, opcje, ustawienia komendy

• Tryb edycji na poziomie części (Edit Part Level) – komenda dostępna w kontekście edycji pojedynczej części, co umożliwia modyfikację bez wpływu na złożenie

• Automatyczna aktualizacja wymiarów – przy włączonym trybie edycji wymiary asocjacyjne aktualizują się automatycznie po zastosowaniu skalowania

• Korekta skurczu materiałowego – funkcja szczególnie przydatna w projektowaniu form wtryskowych, gdzie konieczne jest uwzględnienie skurczu tworzywa

• Zarządzanie historią operacji – skalowanie jest rejestrowane w drzewie historycznym, co umożliwia późniejszą edycję parametrów

• Współpraca z analizami w czasie rzeczywistym – ZW3D umożliwia edycję modelu z włączoną analizą, co ułatwia znalezienie i poprawienie modelu (np. usunięcie kątów ujemnych czy pochylenie pionowych ścian) – analiza jest odświeżana w czasie rzeczywistym

Tipsy i tricki użycia komendy w oprogramowaniu CAD

• Wykorzystaj opcję Zachowaj oryginalne jednostki do porównywania wielu wariantów rozmiarowych bez utraty danych źródłowych

• Przy skalowaniu form wtryskowych uwzględnij skurcz materiałowy, używając nierównomiernego skalowania dla precyzyjnej korekty wymiarów

• Skaluj pojedyncze komponenty w złożeniu, aby testować różne konfiguracje montażowe
