Pochylenie

Umożliwia utworzenie pochyłości ścian brył.

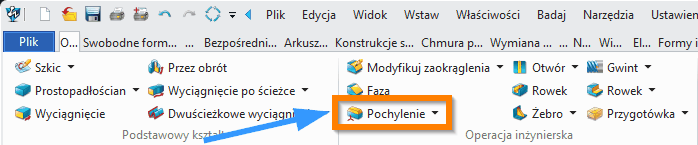

Operacje > Operacja inżynierska

Pochylenie (Draft Feature)
Ścieżka: Wstaw > Pochylenie (poziom części)

Polecenie tworzy cechę pochylenia względem wybranych elementów modelu. Pochylenia stosuje się w projektowaniu części formowanych wtryskowo, aby mogły być swobodnie wyjmowane z gniazd i rdzeni formy. Polecenie zawiera opcje tworzenia, sprawdzania oraz usuwania pochyleń.

Wskazówka ZW3D:
Pochylenia na powierzchniach cylindrycznych zawsze prowadzą do powstania powierzchni stożkowych, co poprawia ciągłość geometryczną.

Rodzaje pochyleń względem geometrii

• Pochylenie względem płaszczyzny (Draft about Plane)

• Pochylenie względem linii podziału (Draft about Parting Lines)

• Pochylenie względem krawędzi neutralnych (Draft about Neutral Edges)

• Pochylenie względem powierzchni neutralnej (Draft about Neutral Face)

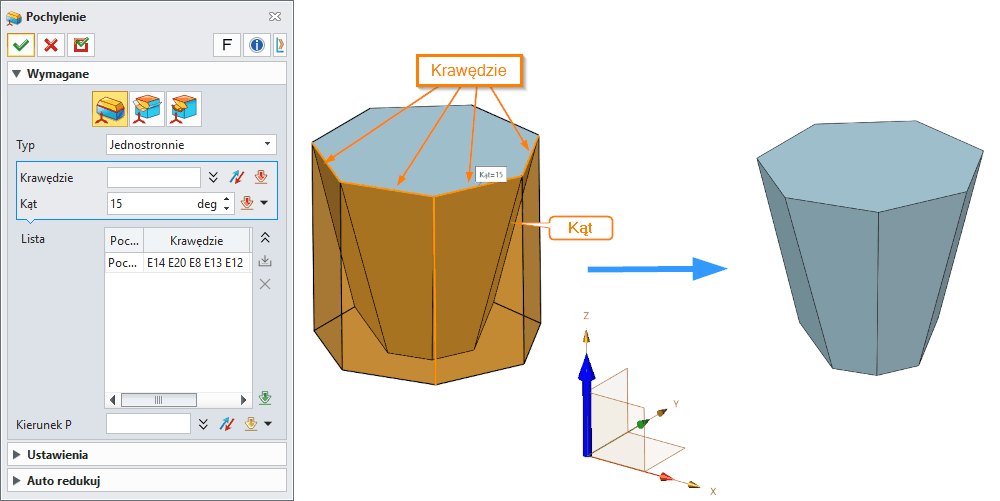

Dane wymagane

• Typ (Type)
  Określa rodzaj pochylenia.

• Krawędzie (Edges)
  Wybierz krawędzie podziału.

• Powierzchnie podziału (Parting faces)
  Określ powierzchnie podziału.

• Powierzchnie pochylane (Draft faces)
  Wskaż powierzchnie, które mają być pochylane.

• Kąt A (Angle A)
  Wartość kąta pochylenia.

• Kierunek P (Direction P)
  Kierunek pochylenia, zwykle zgodny z kierunkiem wyjmowania elementu z formy.
  Jeśli nie określono inaczej, domyślnie jest to normalna do płaszczyzny bazowej lub oś Z lokalnego układu współrzędnych.

Rodzaje pochyleń względem krawędzi (Edges)

• Jednostronne (1 side) – pochyl jedną stronę powierzchni przylegającej do krawędzi.

• Dwustronne – symetryczne (2 sides, split) – pochyl dwie strony symetrycznie.

• Dwustronne – neutralne (2 sides, neutral) – pochyl dwie strony tym samym kątem.

• Dwustronne – asymetryczne (2 sides, asymmetric) – pochyl dwie strony różnymi kątami.

Rodzaje pochyleń względem powierzchni (Faces)

• Jednostronne (1 side) – pochyl jedną część powierzchni podzielonej powierzchnią stałą.

• Dwustronne – symetryczne (2 sides, split) – pochyl dwie części powierzchni symetrycznie.

• Dwustronne – neutralne (2 sides, neutral) – pochyl dwie części tym samym kątem, powierzchnie łączą się.

• Dwustronne – asymetryczne (2 sides, asymmetric) – pochyl dwie części różnymi kątami.

• Powierzchnie stałe i podziałowe (Stationary and parting) – wybierz powierzchnie stałe oraz podziałowe, a następnie ustaw pochylane powierzchnie.

• Lista (List)
  Zapisuje zestaw krawędzi, kątów i innych danych w jednym poleceniu.

Dane opcjonalne (zakładka Opcje)

• Rozszerzenie (Extension)
  Określa sposób prowadzenia powierzchni pochylenia:

  • Liniowe (Linear) – prosta linia, bez zachowania krzywizny.

  • Łukowe (Arc) – łuk kołowy, dopasowany do krzywizny.

  • Odbicie (Reflect) – odbicie punktów kontrolnych względem normalnej.

  • Wygaszanie krzywizny (Curvature diminishing) – dopasowanie krzywizny na początku, następnie przejście w linię prostą.

• Przelicz zaokrąglenia (Recompute Fillets)
  Automatycznie usuwa i odtwarza zaokrąglenia w obszarach pochylanych.

• Strona S (Side S)
  Określa, która strona ma zostać pochylona:

  • Górna (Top) – tylko górna.

  • Dolna (Bottom) – tylko dolna.

  • Podzielona (Split) – obie strony.

  • Neutralna (Neutral) – cała powierzchnia.

• Przecięcia (Intersections)

  • Usuń wszystkie (Remove all) – usuń wszystkie przecięcia.

  • Nie usuwaj (Do not remove) – pozostaw przecięcia.

• Usuń obszary odwrócone (Remove inverted regions)
  Gdy włączone, usuwa nieprawidłowe fragmenty powstałe w wyniku pochylenia.

• Minimalizuj dane powierzchniowe (Minimize surface data)
  Redukuje liczbę punktów kontrolnych NURBS, zmniejsza rozmiar pliku i ułatwia dalszą edycję.

Lista synonimów dla Pochylenia (Draft Feature)

• pochylenie ścian

• pochylenie formujące

• kąt wypraski

• kąt demontażowy

• kąt wyjęcia

• kąt odformowania

• draft

• draft angle

• taper
