Linia

Pozwala poprowadzić linię prostą.

Wstążka > Szkic > Rysunek

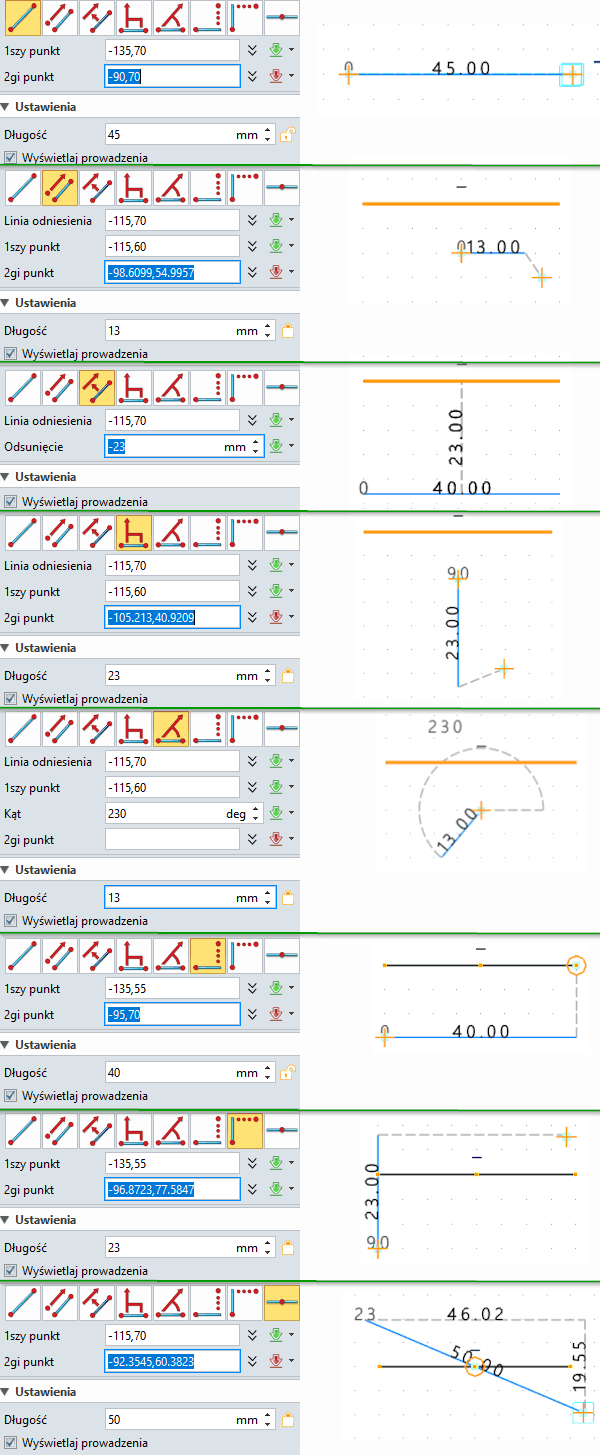

Podstawowa funkcja w ZW3D, umozliwia prowadzenie linii prostej pomiędzy dwoma punktami. Wykorzystujemy parametry 1szy punkt, 2gi punkt, Długość, Linia odniesienia, Kąt. Za pomocą opcji Wyświetlaj prowadzenia ułatwiamy naprowadzanie kursora myszy na punkty charakterystyczne w tworzonym szkicu. Poniżej przedstawiono linie prowadzenia oraz możliwości polecenia Linia:

- 2 Punkty: tworzy linię pomiędzy dwoma zdefiniowanymi przez użytkownika punktami.
- Równoległy punkt: tworzy linię równoległą do linii odniesienia po zdefiniowaniu Pierwszego punktu, Drugiego punktu lub Długości.
- Równoległe odsunięcie: tworzy równoległą do linii odniesienia kopię linii o zdefiniowane przez uzytkownika Odsunięcie.
- Prostopadle: tworzy linię prostopadłą do linii odniesienia w odległości definiowanej przez Pierwszy punkt i długości definiowanej przez Drugi punkt lub parametr Długość.
- Kąt: tworzy linię pod Kątem w stosunku do linii odniesienia w odległości definiowanej Pierwszym punktem oraz długości definiowanej Drugim punktem lub parametrem Długość.
- Poziomo: tworzy linię poziomą, równoległą z osią x, której początek znajduje się w Pierwszym punkcie, a koniec definiowany jest przez Drugi punkt lub Długość.
- Pionowo: tworzy linię pionową, równoległą z osią y, której początek znajduje się w Pierwszym punkcie, a koniec definiowany jest przez Drugi punkt lub Długość.
- Punkt środkowy: tworzy linię, której pierwszy punkt znajduje się w jej środku, natomiast Drugi punkt definiuje jej całkowitą Długość.
