Pochylenie

Pozwala na pochylenie ściany względem krawędzi.

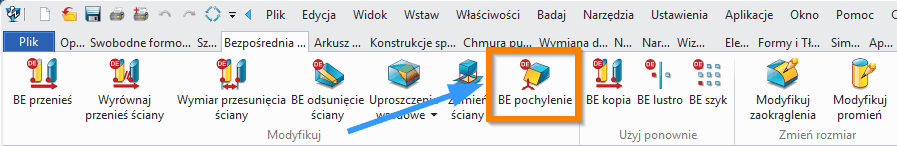

Bezpośrednia edycja > Modyfikuj

Pochylenie (DE Draft)

Komenda Pochylenie (DE Draft) w systemie ZW3D służy do nadawania kąta pochylenia (draftu) wybranym ścianom modelu poprzez ich obrót względem wskazanej krawędzi lub płaszczyzny odniesienia. Operacja ta jest kluczowa w projektowaniu elementów formowanych (np. wtryskowo), gdzie wymagane jest zapewnienie odpowiednich kątów wyciągania umożliwiających łatwe wyjęcie detalu z formy.

Komenda znajduje zastosowanie w:

• modelowaniu bezpośrednim (Direct Modeling),

• modyfikacji importowanych modeli (STEP/IGES),

• przygotowaniu modeli pod technologie formowania,

• korekcie geometrii bez dostępu do historii operacji.

Metody i opcje działania komendy

Komenda działa poprzez obrót ścian wokół wskazanej referencji, z zachowaniem ciągłości bryły. Kluczowe znaczenie ma sposób definiowania strony działania draftu:

• Góra (Top) – pochylenie tylko górnej części względem linii podziału

• Dół (Bottom) – pochylenie dolnej części

• Podział (Split) – rozdziela ścianę i pochyla obie strony niezależnie

• Neutralna (Neutral) – cała ściana jest pochylana względem neutralnej krawędzi/płaszczyzny

Tryb pracy wpływa bezpośrednio na topologię modelu i sposób propagacji zmian.

Wymagane dane wejściowe komendy

Ściana (Face)
Wskazanie jednej lub wielu ścian do nadania pochylenia.

• Ściany muszą tworzyć spójny obszar

• Problemy mogą wystąpić przy złożonych przejściach powierzchniowych

Względem D (About D)
Określenie krawędzi, względem której realizowany jest draft.

• Jest to oś obrotu dla operacji

• Błędny wybór powoduje nieprzewidywalne deformacje

Kąt (Angle A)
Wartość kąta pochylenia.

• Dodatni lub ujemny wpływa na kierunek draftu

• Zbyt duży kąt może powodować przecięcia geometrii

Kierunek P (Direction)
Definiuje kierunek działania pochylenia.

• Kluczowy przy złożonych bryłach

• Często wymaga odwrócenia dla poprawnego efektu

Opcjonalne dane wejściowe komendy

Strona S (Side)
Określa zakres działania draftu:

• Góra (Top) – tylko górna część

• Dół (Bottom) – tylko dolna część

• Podział (Split) – podział ściany

• Neutralny (Neutral) – pełne pochylenie względem neutralnej referencji

Krawędzie podziału (Parting Edges)
Definiują granice działania draftu.

• Przydatne przy projektowaniu form

• Pozwalają kontrolować linię podziału

Zachowanie ścian (Face overflow)
Kontrola interakcji z sąsiednią geometrią:

• Automatyczna (Automatic) – automatyczne dopasowanie (domyślne)

• Rozszerz zmienianą ścianę (Extend change face) – wydłuża modyfikowane ściany

• Rozszerz nieruchomą ścianę (Extend stationary face) – dopasowuje do ścian nieruchomych

• Rozszerz nakrywane ściany (Extend cap face) – tworzy nowe ściany zamykające

Opcja ta ma kluczowe znaczenie przy pracy z nieciągłą geometrią.

Funkcje dodatkowe, opcje, ustawienia komendy

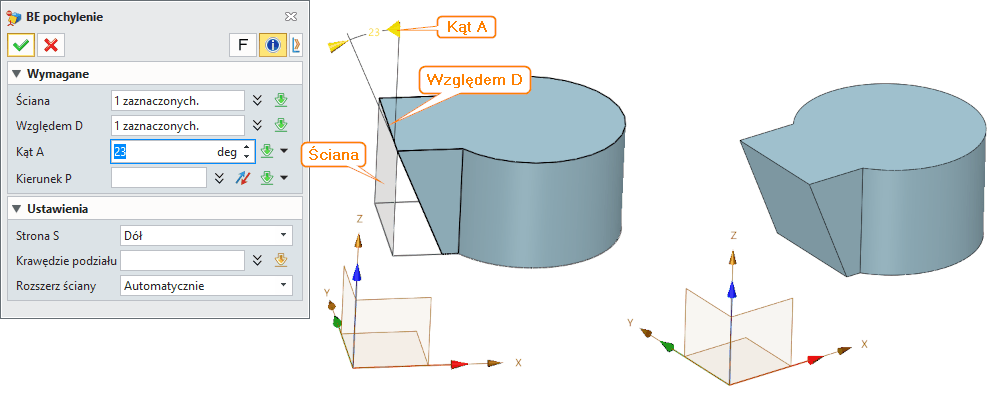

Na podstawie panelu oraz grafiki:

• Możliwość wyboru strony działania draftu (Dół / Góra)

• Automatyczne rozszerzanie ścian w celu zamknięcia bryły

• Dynamiczna wizualizacja kąta pochylenia

• Obsługa wielu ścian jednocześnie

• Integracja z mechanizmami naprawy geometrii (healing)

Komenda automatycznie:

• wydłuża lub przycina ściany,

• zamyka powstałe szczeliny,

• rozwiązuje konflikty topologiczne.

Ograniczenia:

• problemy przy bardzo złożonych powierzchniach,

• możliwe błędy przy braku ciągłości geometrii,

• zależność od jakości modelu wejściowego.

Tipsy i tricki

1. Przy projektowaniu form zawsze zaczynaj od zdefiniowania linii podziału (Parting Line).

2. Używaj trybu Neutral, gdy chcesz zachować jedną referencyjną krawędź bez przesunięcia.

3. Przy importowanych modelach najpierw wykonaj healing, aby uniknąć błędów draftu.

4. Jeśli pojawiają się szczeliny – zmień tryb Face overflow na „Extend cap face”.

5. Małe kąty (1–3°) są standardem w formach wtryskowych – unikaj zbyt dużych wartości.

6. Przy skomplikowanych bryłach stosuj draft etapami zamiast jednorazowo.

7. W przypadku błędów spróbuj zmienić kierunek (Direction P) zamiast geometrii.

Synonimy komendy w popularnych programach CAD 3D

• Pochylenie (Draft)
• Operacja pochylenia (Draft Feature)
• Kąt pochylenia (Draft Angle)
• Pochylenie formierskie (Mold Draft)
• Pochylenie ścianki (Taper Face)
• Pochylenie ściany (Draft Face)
• Kąt wyciągania (Draft Angle / Pull Angle)

Tabela porównawcza

Przykładowy workflow

Krok 1: Import i wstępna analiza

• Zaimportuj model STEP/IGES do ZW3D
• Wykonaj operację Heal w celu naprawy ewentualnych błędów geometrii
• Przeanalizuj orientację modelu względem osi wtrysku

Krok 2: Definicja linii podziału

• Utwórz płaszczyznę podziału (Parting Plane) lub zaznacz krawędzie podziału
• W przypadku złożonych kształtów użyj trybu Split w DE Draft

Krok 3: Aplikacja pochylenia

• Uruchom Direct Edit > DE Draft
• Zaznacz ściany wymagające pochylenia (można zaznaczyć wiele jednocześnie)
• Wybierz oś obrotu (Względem) – najczęściej krawędź lub płaszczyznę odniesienia
• Wprowadź kąt pochylenia (zalecane: 1-3° dla form wtryskowych)
• Ustaw kierunek (Direction P) – sprawdź wizualizację

Krok 4: Konfiguracja opcji zaawansowanych

• Wybierz tryb działania (Top/Bottom/Split/Neutral)
• Skonfiguruj Face overflow w zależności od stanu geometrii:
  • Automatic – dla dobrze zdefiniowanych modeli
  • Extend cap face – gdy pojawiają się szczeliny
• Zdefiniuj Parting Edges jeśli wymagana jest kontrola linii podziału

Krok 5: Weryfikacja i finalizacja

• Sprawdź wizualizację kąta pochylenia
• Wykonaj analizę kolizji (jeśli dostępna)
• Zatwierdź operację i zapisz zmiany
• Przy dużych modelach rozważ podział na etapy

Zastosowania w przemyśle

Przemysł motoryzacyjny

• Projektowanie elementów nadwozia (pokrywy, osłony, elementy wewnętrzne)
• Komponenty silnika i układu wydechowego
• Elementy wnętrza pojazdu (deska rozdzielcza, uchwyty)

Przemysł elektroniczny

• Obudowy urządzeń konsumenckich (smartfony, tablety, laptopy)
• Elementy chłodzące i radiatorów
• Złącza i konektory

Przemysł medyczny

• Komponenty urządzeń diagnostycznych
• Elementy implantów i protez
• Obudowy sprzętu medycznego

Przemysł AGD i RTV

• Obudowy urządzeń domowych
• Elementy wewnętrzne i zewnętrzne
• Komponenty systemów wentylacyjnych

Przemysł lotniczy i kosmiczny

• Elementy kabiny załogi
• Komponenty systemów awioniki
• Lekkie struktury kompozytowe

Inżynieria odwrotna

• Modyfikacja istniejących detali bez dostępu do oryginalnego modelu CAD
• Adaptacja komponentów do nowych procesów produkcyjnych
• Odtwarzanie geometrii z fizycznych prototypów

Prototypowanie szybkie

• Przygotowanie modeli do druku 3D z uwzględnieniem tolerancji
• Modyfikacja geometrii pod kątem technologii formowania
• Optymalizacja modeli pod kątem minimalizacji kosztów produkcji

Komenda Pochylenie (DE Draft) jest jednym z kluczowych narzędzi w pracy z geometrią produkcyjną. Jej poprawne użycie ma bezpośredni wpływ na możliwość wykonania detalu, szczególnie w procesach formowania i odlewania.
