Ustaw kierunek

Pozwala na wybór kierunku normalnego ściany.

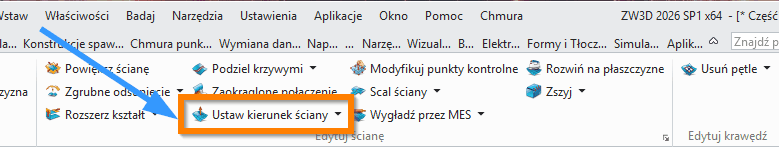

Swobodne formowanie > Edytuj ścianę

Ustaw kierunek ściany (Set Face Direction)

Komenda Ustaw kierunek ściany (Set Face Direction) służy do ustawienia kierunku widoku (orientacji normalnej) wybranych ścian lub powierzchni w modelu trójwymiarowym. W praktyce oznacza to kontrolę, która strona powierzchni jest traktowana jako „zewnętrzna" (frontowa), co ma kluczowe znaczenie w modelowaniu powierzchniowym, analizie jakości geometrii oraz podczas operacji takich jak szycie powierzchni (Sew), pogrubianie (Thicken), operacje boolowskie (Boolean) czy generowanie form wtryskowych.

Polecenie dostępne jest w środowisku pracy z powierzchniami (Surface Workbench) i działa głównie na otwartych powłokach (open shells). Narzędzie jest szczególnie przydatne przy pracy z importowaną geometrią (STEP/IGES), gdzie orientacja ścian bywa niespójna, a także przy naprawie modeli zdefiniowanych w innych systemach CAD.

W środowiskach inżynierskich poprawna orientacja normalnych jest warunkiem koniecznym dla:

• Analizy cieplnej (Thermal Analysis) – kierunek normalnych wpływa na przepływ ciepła
• Symulacji CFD (Computational Fluid Dynamics) – orientacja powierzchni wpływa na definicję przepływu
• Generowania ścieżek obróbki (CAM Toolpaths) – kierunek narzędzia względem powierzchni
• Analizy naprężeń (Stress Analysis) – definicja zewnętrznej/wewnętrznej strony elementu

---

Metody i opcje działania komendy

Komenda działa w kilku logicznych trybach, które można aktywować w zależności od potrzeb:

• Ręczne ustawienie kierunku (Manual Direction Setting)

  • użytkownik wybiera ściany oraz wskazuje wektor kierunku,
  • pozwala precyzyjnie kontrolować orientację powierzchni,
  • przydatne przy pracy z pojedynczymi elementami lub lokalnymi poprawkami.



• Automatyczne ustawienie kierunku (Automatic Direction Setting)

  • jeśli nie wskazano ścian ani kierunku:
    • system automatycznie ustawia kierunek względem osi +Z,
    • wszystkie ściany skierowane przeciwnie do osi Z zostają dopasowane,
    • przydatne do szybkiego ujednolicenia orientacji całego modelu.



• Propagacja w obrębie powłoki (Shell Propagation)

  • zmiana dotyczy nie tylko wybranych ścian,
  • ale wszystkich ścian należących do tej samej powłoki topologicznej,
  • zachowuje spójność topologiczną w obrębie powłoki.

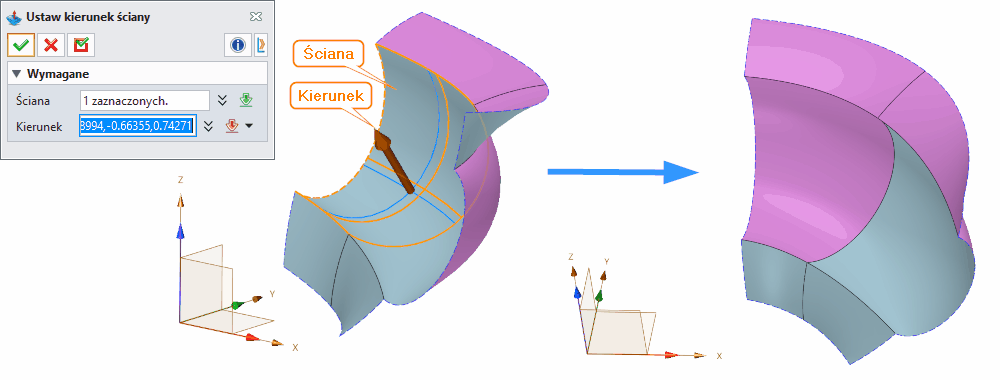

Wymagane dane wejściowe komendy

Ściana (Face)

• wybór jednej lub wielu ścian/powierzchni,
• muszą należeć do otwartej powłoki (open shell),
• system wykorzystuje ich topologię do propagacji kierunku,
• w przypadku zamkniętej bryły (closed solid) komenda może nie działać.

Kierunek (Direction)

• wektor określający docelową orientację normalnej,
• może być zdefiniowany przez:
  • oś układu współrzędnych (Coordinate Axis),
  • krawędź (Edge),
  • wektor pomocniczy (Auxiliary Vector),
  • wskazanie graficzne (strzałką w widoku),
  • punkt w przestrzeni (Point in Space).

Typowe błędy:

• wybór ścian należących do zamkniętej bryły (komenda nie zadziała),
• brak spójności topologicznej (różne powłoki),
• niejednoznaczny kierunek (np. wybór punktu zamiast wektora),
• próba zmiany kierunku na powierzchniach zdefiniowanych parametrycznie bez możliwości modyfikacji.

---

4️⃣ Opcjonalne dane wejściowe komendy

Komenda nie posiada klasycznych opcji parametrycznych, ale jej działanie można rozszerzyć poprzez:

• Brak wyboru kierunku (No Direction Specified)

  • system przyjmie domyślny kierunek osi Z,
  • przydatne do szybkiego ujednolicenia orientacji.



• Brak wyboru ścian (No Faces Selected)

  • automatyczne przetwarzanie wszystkich ścian w modelu,
  • użyteczne przy imporcie danych,
  • wymaga ostrożności – może zmienić orientację niechcianych elementów.



• Wielokrotny wybór ścian (Multiple Face Selection)

  • pozwala kontrolować orientację tylko wybranych obszarów,
  • bez ingerencji w całą geometrię,
  • przydatne przy pracy z dużymi modelami.

Funkcje dodatkowe, opcje, ustawienia komendy

Podgląd kierunku (Direction Preview)

• wizualna reprezentacja aktualnej normalnej,
• umożliwia szybką weryfikację poprawności,
• strzałki normalne wyświetlane na powierzchniach.

Pole wektora kierunku (Direction Vector Field)

• możliwość ręcznego wprowadzenia współrzędnych (X, Y, Z),
• precyzyjna kontrola w środowiskach inżynierskich,
• przydatne przy pracy z danymi parametrycznymi.

Automatyczna propagacja (Automatic Propagation)

• zmiana obejmuje całą powłokę,
• zachowana zostaje spójność topologiczna,
• nie wymaga ręcznego wyboru każdej ściany.

Ograniczenie do powierzchni otwartych (Open Surface Restriction)

• komenda nie działa na zamkniętych bryłach,
• wymaga wcześniejszego rozbicia (np. Unstitch, Split Surface),
• w przypadku brył należy użyć komendy Reverse Solid Direction.

Integracja z operacjami naprawczymi (Repair Operations Integration)

• często używana przed:
  • Sew – szycie powierzchni,
  • Heal – naprawa geometrii,
  • Thickening – pogrubianie powierzchni,
  • Boolean – operacje boolowskie,
• eliminuje błędy orientacji przed operacjami krytycznymi.

Zapis orientacji w pliku (Orientation Persistence)

• orientacja normalnych jest zapisywana w pliku CAD,
• przy eksporcie do STEP/IGES orientacja może być zachowana lub utracona,
• zalecane sprawdzenie orientacji po eksporcie/importie.

---

Tipsy i tricki

• Przed użyciem komendy sprawdź kierunki normalnych – unikniesz błędów przy szyciu powierzchni.
• Używaj tej funkcji zaraz po imporcie plików STEP/IGES – to jeden z pierwszych kroków w naprawie modelu.
• Jeśli operacja Sew nie działa poprawnie, sprawdź orientację ścian – często jest to przyczyna problemu.
• W modelach form wtryskowych poprawna orientacja wpływa na analizę kierunku wyciągania (Draft Analysis).
• Do globalnego uporządkowania modelu użyj trybu automatycznego (bez wskazywania ścian).
• Łącz tę komendę z analizą normalnych – szczególnie przy modelowaniu powierzchni klasy A.
• Przy pracy hybrydowej (bryła + powierzchnie) kontroluj orientację przed konwersją do bryły.
• Używaj skryptów AutoLISP do automatyzacji na dużych modelach – oszczędza czas przy setkach ścian.
• W przypadku importu z innych systemów CAD sprawdź orientację przed rozpoczęciem pracy.
• Zapisuj wersję modelu przed masową zmianą orientacji – łatwiej cofnąć zmiany.
• Przy pracy z siatkami (Mesh) użyj odpowiedniej komendy Recalculate Normals.
• W środowiskach CAM sprawdź orientację przed generowaniem ścieżek narzędzia.

---

Synonimy komendy w popularnych programach CAD 3D

• Odwróć normalną powierzchni (Flip Face Normal)
• Ustaw orientację ściany (Set Wall Orientation)
• Odwróć kierunek powierzchni (Reverse Surface Direction)
• Dopasuj orientację normalnych (Align Face Normals)
• Zmień stronę powierzchni (Flip Surface Side)
• Ustaw normalną (Set Normal)
• Odwróć stronę (Reverse Side)
• Korekta orientacji (Orientation Correction)

---

8️⃣ Tabela porównawcza

Przykład 1: Naprawa modelu STEP

1. Importuj plik STEP do środowiska CAD.
2. Uruchom komendę Set Face Direction.
3. Wybierz wszystkie ściany z powłoki.
4. Ustaw kierunek na +Z.
5. Sprawdź poprawność operacją Sew.

Przykład 2: Przygotowanie do pogrubiania

1. Wybierz powierzchnię do pogrubienia.
2. Uruchom Set Face Direction.
3. Ustaw normalną na zewnątrz bryły.
4. Uruchom Thicken.
5. Sprawdź wynik operacji.

Przykład 3: Analiza form wtryskowych

1. Importuj model z CAD.
2. Sprawdź orientację normalnych.
3. Użyj Set Face Direction dla wszystkich ścian.
4. Uruchom Draft Analysis.
5. Zidentyfikuj obszary z błędną orientacją.

---

Ograniczenia i uwagi

• Komenda nie działa na zamkniętych bryłach (closed solids) – należy użyć Unstitch lub Split Surface.
• Przy importie z innych systemów CAD orientacja może być utracona.
• W przypadku siatek (Mesh) należy użyć odpowiedniej komendy Recalculate Normals.
• Tolerancja orientacji może wpływać na dokładność operacji.
• Zapis w pliku – orientacja jest zapisywana, ale może być utracona przy eksporcie do STEP/IGES.
• Wydajność – przy dużych modelach operacja może być czasochłonna.

---

Komenda Ustaw kierunek ściany (Set Face Direction) jest jednym z kluczowych narzędzi w pracy z geometrią powierzchniową — szczególnie tam, gdzie liczy się poprawność topologiczna i przygotowanie modelu do dalszych operacji inżynierskich. Jej poprawne użycie eliminuje większość błędów związanych z orientacją powierzchni i zapewnia spójność modelu w całym procesie projektowania.
