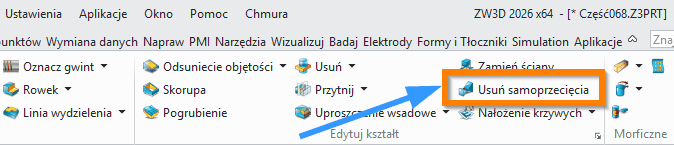

| Usuń samoprzecięcia |  Umożliwia korektę nakładających się i przecinających powierzchni i kształtów. Operacje > Edytuj kształt

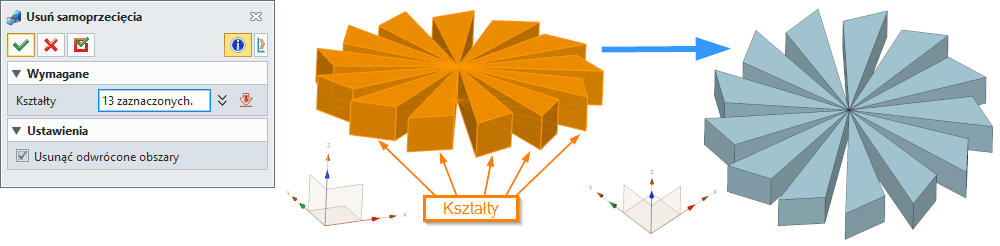

Usuń Samoprzecięcia (Remove SelfX) Usuń Samoprzecięcia to zaawansowane narzędzie w ZW3D służące do wykrywania i korygowania samoprzecięć oraz odwróconych obszarów na wybranych ścianach. Komenda identyfikuje powierzchnie, które przecinają się z innymi powierzchniami w kształcie, dzieli je i usuwa niepotrzebne fragmenty, pozostawiając główny kształt nienaruszony. Funkcja jest szczególnie przydatna podczas pracy z importowaną geometrią, która często zawiera błędy strukturalne, lub przy naprawie złożonych modeli powierzchniowych. System wyświetla komunikat ostrzegawczy, gdy nie znaleziono żadnych błędów do naprawy. Dodatkowo funkcja zapisuje operację w historii części, co pozwala na przyszłe regeneracje w przypadku ponownego wystąpienia samoprzecięć. Narzędzie wykorzystuje algorytmy rozpoznawania przecięć, które analizują topologię geometrii i automatycznie identyfikują problematyczne obszary wymagające korekty. Metody i opcje działania komendy Komenda oferuje dwie główne metody działania: automatyczne wykrywanie samoprzecięć oraz opcjonalne usuwanie odwróconych obszarów. W trybie podstawowym funkcja koncentruje się wyłącznie na wykrywaniu i naprawie samoprzecięć między ścianami. Tryb rozszerzony dodatkowo usuwa odwrócone regiony, w tym przypadki odwróconych pętli wewnętrznych. System wykorzysta zaawansowane algorytmy analizy topologicznej do identyfikacji problematycznych obszarów i automatycznie je koryguje bez konieczności podziału całego kształtu. Wymagane dane wejściowe komendy Kształty (Shapes) - użytkownik musi wybrać jeden lub więcej kształtów do sprawdzenia i korekty samoprzecięć. System akceptuje zarówno bryły jak i powierzchnie, automatycznie analizując ich topologię w poszukiwaniu przecinających się regionów. Opcjonalne dane wejściowe komendy Usuń odwrócone obszary (Remove inverted regions) - zaznaczenie tej opcji powoduje oczyszczenie kształtu z wszelkich odwróconych regionów. Funkcja ta jest szczególnie przydatna przy naprawie importowanych modeli, które mogą zawierać nieprawidłowe orientacje normalnych powierzchni lub odwrócone pętle geometryczne. Funkcje dodatkowe, opcje, ustawienia komendy Komenda automatycznie tworzy wpis w historii części, który zostaje aktywowany w przypadku wykrycia samoprzecięć podczas przyszłych regeneracji modelu. System oferuje również szczegółowe raportowanie błędów z wizualizacją problematycznych obszarów. Funkcja jest zintegrowana z systemem naprawy geometrii ZW3D, umożliwiając łączenie z innymi narzędziami do korekty modeli. Algorytm optymalizuje wydajność poprzez selektywne przetwarzanie tylko wybranych kształtów zamiast całego modelu. Tipsy i tricki użycia komendy w oprogramowaniu CAD Przed użyciem komendy zaleca się zapisanie kopii modelu, ponieważ operacja może być nieodwracalna. W przypadku złożonych geometrii warto najpierw użyć narzędzi wizualizacji do identyfikacji problematycznych obszarów. Dla importowanych modeli recommendowane jest rozpoczęcie od automatycznej naprawy, a następnie manual verification wyników. Jeśli model zawiera wiele błędów, efektywniejsze może być sekwencyjne naprawianie mniejszych regionów niż próba korekty całej geometrii jednocześnie. Komenda działa najlepiej z zamkniętymi bryłami - w przypadku otwartych powierzchni wyniki mogą być nieprzewidywalne. Lista synonimów komendy dla popularnych programów CAD 3D Naprawa samoprzecięć, usuwanie przecięć geometrii, korekta nakładających się powierzchni, eliminacja kolizji ścian, naprawa geometrii błędnej, usuwanie przecinających się obszarów, korekta topologii modelu, naprawa struktury kształtu
|
