Usuń

Pozwala na logiczne usuwanie kształtów za pomocą brył. Operacje Boole`a.

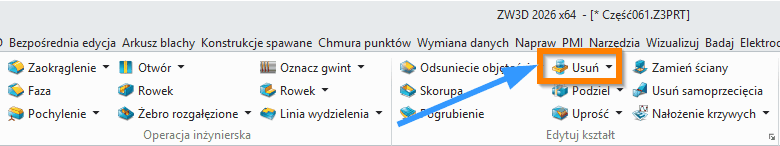

Operacje > Edytuj kształt

Usuń (Remove)

Komenda Usuń (Remove) w ZW3D umożliwia usuwanie jednego lub więcej kształtów z kształtów bazowych. Opcjonalnie można zachować kształty operatorów lub wybrać dowolne powierzchnie graniczne, które będą ograniczać zakres operacji. Jest to jedna z podstawowych operacji logicznych (boolowskich) w modelowaniu CAD, która pozwala na precyzyjne odejmowanie materiału lub geometrii od istniejących brył. Komenda znajduje zastosowanie w tworzeniu otworów, kieszeni, wycięć oraz innych elementów konstrukcyjnych wymagających usunięcia materiału. W praktyce jest szczególnie przydatna przy projektowaniu części mechanicznych, gdzie konieczne jest wykonanie precyzyjnych wycięć, kanałów czy otworów montażowych. Komenda może pracować zarówno z otwartymi, jak i zamkniętymi kształtami, co zwiększa jej uniwersalność w zastosowaniach projektowych.

Metody i opcje działania komendy

Komenda Usuń oferuje różne opcje kontroli procesu odejmowania:

• Zatrzymaj kształty bazowe (Keep base shapes) - opcja zachowania oryginalnych kształtów bazowych

• Zatrzymaj usuwane kształty (Keep removed shapes) - możliwość zachowania kształtów służących do odejmowania

• Granica (Boundary) - definicja powierzchni ograniczających zakres operacji

• Tolerancja (Tolerance) - ustawienie lokalnej tolerancji dla bieżącej operacji

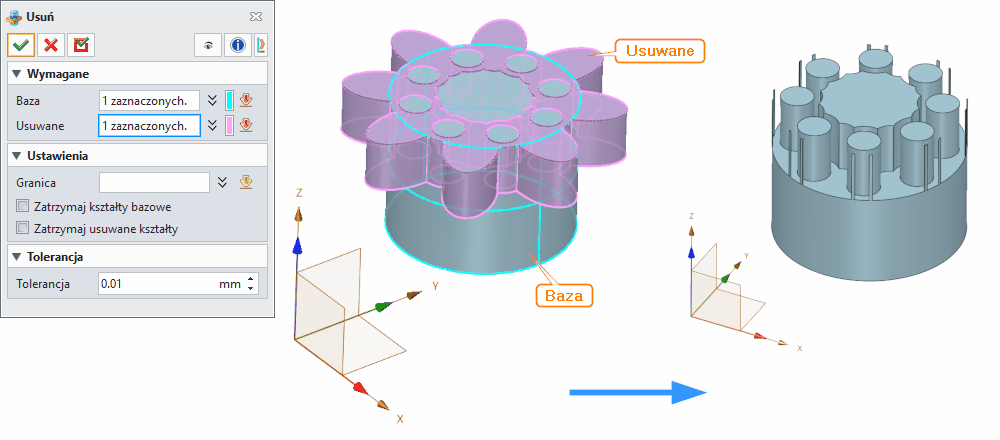

Wymagane dane wejściowe komendy

Baza (Base) - kształt bazowy, na którym będzie wykonywana operacja i który pozostanie po zakończeniu komendy.

Usuwane (Removed) - kształt stosowany do kształtu bazowego, który zostanie odrzucony po zakończeniu komendy, chyba że zostanie zaznaczona opcja zachowania usuniętych kształtów.

Opcjonalne dane wejściowe komendy

Zatrzymaj kształty bazowe (Keep base shapes) - zaznaczenie tej opcji pozwala zachować kształty bazowe bez ich usuwania.

Zatrzymaj usuwane kształty (Keep removed shapes) - zaznaczenie tej opcji pozwala zachować kształty służące do usuwania.

Granica (Boundary) - wybór powierzchni ograniczających. Usuwany kształt musi przenikać przez bazę. Powierzchnie graniczne służą do przycinania usuwanego kształtu.

Funkcje dodatkowe, opcje, ustawienia komendy

Tolerancja (Tolerance) - ustawienie lokalnej tolerancji obowiązującej tylko dla bieżącej komendy. Po zakończeniu komendy zostanie przywrócona tolerancja globalna.

Podgląd (Preview) - opcja wyświetlania podglądu operacji przed jej wykonaniem.

Tipsy i tricki użycia komendy w oprogramowaniu CAD

• Różowa strona powierzchni to wewnętrzna lub tylna strona powierzchni - część bazy zwrócona ku różowej stronie zostanie usunięta

• Przed wykonaniem operacji logicznych zaleca się unikanie fazek, zaokrągleń i innych elementów wykończeniowych, które mogą powodować błędy

• Dla cienkich ścianek funkcja granicy jest szczególnie ważna, gdy proste wyciągnięcie nie może być zdefiniowane

• Komenda może pracować z otwartymi kształtami, co umożliwia tworzenie złożonych wycięć

• Zaleca się sprawdzenie orientacji powierzchni przed wykonaniem operacji

• W przypadku złożonych geometrii można podzielić operację na mniejsze części w celu zmniejszenia złożoności obliczeniowej

• Użycie podglądu pozwala na weryfikację rezultatu przed wykonaniem operacji

Synonimy komendy dla popularnych programów CAD 3D:

• Odejmij

• Wytnij

• Usuń materiał

• Operacja logiczna odejmowania

• Wycięcie

• Różnica boolowska

• Wyciągnij z usuwaniem

• Kieszeń

• Otwór
