Odwróć kierunek

Pozwala na obrócenie parametrycznej ściany.

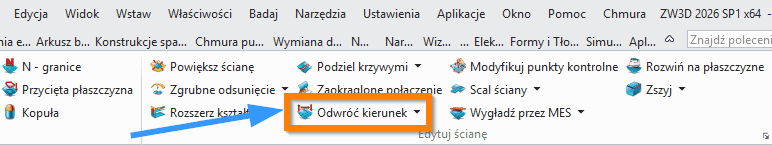

Swobodne formowanie > Edytuj ścianę

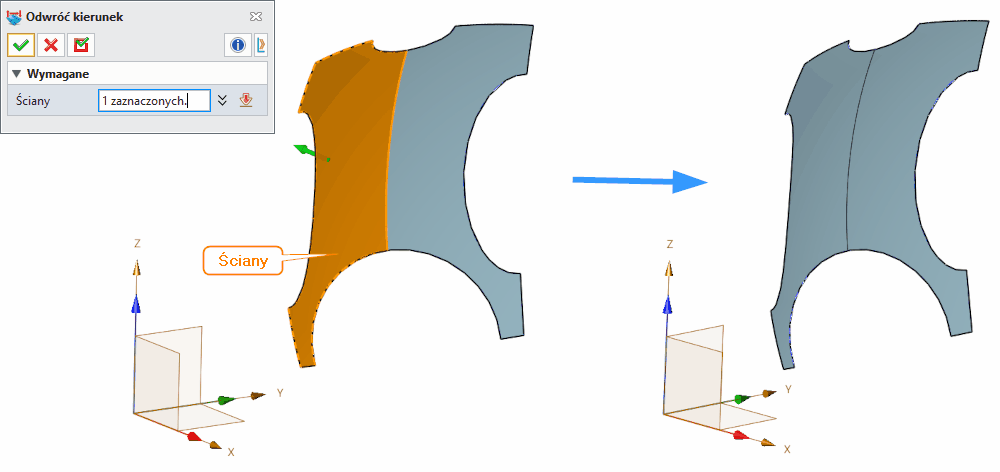

Odwróć kierunek (Reverse Face)

Komenda Odwróć kierunek (Reverse Face ) służy do zmiany kierunku wektora normalnego wybranej ściany, powierzchni lub całego kształtu (shape). W praktyce oznacza to „odwrócenie" orientacji powierzchni – jej strona zewnętrzna staje się wewnętrzną i odwrotnie. Narzędzie jest szczególnie istotne w modelowaniu powierzchniowym, naprawie geometrii (healing), modelowaniu hybrydowym oraz przy przygotowaniu modeli do operacji takich jak łączenie (Sew), offsetowanie, generowanie grubości (Thicken/Shell) czy analiza podziału formy.

Komenda dostępna jest zazwyczaj w środowisku edycji powierzchni (Surface/Solid Edit). Znajduje zastosowanie zarówno w pracy z geometrią natywną, jak i importowaną (STEP, IGES), gdzie kierunki normalnych bywają niespójne.

---

Metody i opcje działania komendy

Komenda działa w prosty, jednoznaczny sposób, jednak można wyróżnić dwa główne przypadki użycia:

• Odwrócenie pojedynczej ściany (Face)

  • zmienia kierunek normalnej tylko dla wybranej powierzchni,
  • używane przy lokalnych poprawkach geometrii,
  • przydatne przy naprawie pojedynczych błędów orientacji w dużych modelach



• Odwrócenie całego kształtu (Shape)

  • odwraca normalne wszystkich ścian w danym obiekcie,
  • stosowane przy globalnej korekcie orientacji bryły lub powierzchni,
  • przydatne przy imporcie modeli z niespójną orientacją.

W trakcie działania komendy wyświetlane są strzałki kierunku, które wizualizują aktualną orientację normalnych – jest to kluczowe dla kontroli poprawności operacji.

---

Wymagane dane wejściowe komendy

Ściana / powierzchnia (Face / Shape)

Podstawowy element wymagany do wykonania operacji.

• Może to być:

  • pojedyncza ściana,
  • zestaw ścian (wielokrotny wybór),
  • cała powierzchnia lub bryła (shape).

• Geometria musi być poprawnie zdefiniowana topologicznie.

• W przypadku brył – zmiana normalnych może wpłynąć na interpretację „wnętrza" i „zewnętrza".

Warunki poprawnego działania

• Powierzchnia musi być zamknięta lub otwarta z definicją normalnej.
• W przypadku brył – komenda może wymagać trybu bryłowego.
• Przy powierzchniach importowanych – konieczne jest naprawienie geometrii przed operacją.

Typowe błędy użytkownika

• odwracanie przypadkowych ścian bez sprawdzenia ciągłości modelu,
• brak kontroli kierunku przed zatwierdzeniem,
• ignorowanie wpływu na dalsze operacje (np. offset),
• próba odwrócenia ściany w bryle zamkniętej bez uwzględnienia konsekwencji topologicznych.

---

Opcjonalne dane wejściowe komendy

Komenda jest stosunkowo prosta i zazwyczaj nie wymaga dodatkowych parametrów, jednak mogą występować opcje pomocnicze:

Podgląd kierunku (Direction Preview)

• wyświetla strzałki normalnych,
• umożliwia ocenę poprawności przed zatwierdzeniem,


Wybór zakresu (Selection Scope)

• pozwala określić, czy operacja dotyczy:
  • jednej ściany,
  • wielu ścian,
  • całego obiektu.

Automatyczna propagacja (jeśli dostępna)

• może rozszerzyć operację na powiązane ściany,
• przydatna przy zamkniętych powierzchniach,


Tolerancje i ustawienia lokalne

• Tolerancja geometryczna – w systemach CAD z precyzyjnym modelowaniem można ustawić tolerancję dla operacji,
• Jednostki – wpływają na interpretację wartości przy offsetowaniu po odwróceniu,
• Tryb pracy – niektóre systemy wymagają przełączenia na tryb powierzchniowy przed użyciem komendy.

---

Funkcje dodatkowe, opcje, ustawienia komendy

• Wizualizacja normalnych – kluczowy element pracy z tą komendą; strzałki wskazują aktualny kierunek powierzchni. W niektórych systemach można zmienić kolor strzałek dla lepszej czytelności.

• Wpływ na operacje następujące (downstream):

  • Zszyj (Sew) - niezgodne normalne mogą uniemożliwić połączenie powierzchni,
  • Powierzchnia offsetu (Offset Surface) – kierunek offsetu zależy od normalnej,
  • Pogróbienie (Shell / Thickening) – błędna orientacja może powodować odwróconą grubość,
  • Analiza podziału formy – odwrócone normalne mogą zafałszować wyniki analizy.

• Naprawa importowanej geometrii:

  • często konieczne przy modelach STEP/IGES,
  • niespójne normalne powodują błędy wizualne i topologiczne,
  • zalecane jako pierwszy krok po imporcie.



• Brak zmiany geometrii:

  • operacja nie zmienia kształtu, tylko jego orientację matematyczną,
  • wymiary i położenie pozostają niezmienione.



• Zależności topologiczne:

  • odwrócenie jednej ściany w bryle może prowadzić do niespójności całego modelu,
  • w przypadku brył zamkniętych zaleca się odwracanie całego kształtu zamiast pojedynczych ścian.



• Ograniczenia:

  • nie działa na siatkach 3D (mesh) w niektórych systemach,
  • w przypadku powierzchni zdefiniowanych parametrycznie może wymagać konwersji do B-Rep,


---

Tipsy i tricki

• Zawsze sprawdzaj kierunek normalnych przed operacjami Offset lub Thicken – unikniesz odwróconej geometrii.

• Przy imporcie modeli STEP/IGES użyj tej komendy jako jednego z pierwszych kroków naprawy.

• Jeśli Sew nie działa poprawnie, sprawdź zgodność kierunków normalnych.

• W modelowaniu form wtryskowych poprawna orientacja normalnych jest kluczowa dla analizy podziału formy.

• Przy pracy z powierzchniami otwartymi zachowuj spójność kierunków – ułatwia to późniejsze zamykanie bryły.

• Nie odwracaj losowych ścian w bryle zamkniętej – może to „zepsuć" jej topologię.

• Używaj tej komendy razem z analizą kierunków (np. zebra, draft analysis) dla lepszej kontroli jakości powierzchni.

• W przypadku dużych modeli użyj wyboru przez filtr (np. tylko ściany z błędem) zamiast ręcznego zaznaczania.

• Przed operacją na bryłach wykonaj backup lub zapisz wersję – odwrócenie normalnych może być trudne do cofnięcia w niektórych systemach.

---

Synonimy komendy w popularnych programach CAD 3D

• Odwróć normalną powierzchni (Reverse surface normal)
• Odwrócenie orientacji ściany (Flip face orientation)
• Odwróć ścianę (Flip face)
• Odwróć kierunek powierzchni (Reverse surface direction)
• Odwróć normalną (Flip normal)
• Odwróć orientację ściany (Invert face orientation)
• Odwróć ścianę/kształt (Reverse face/shape)
• Zmień orientację powierzchni (Change surface orientation)
• Odwróć kierunek normalnej (Invert normal direction)

8️⃣ Tabela porównawcza

Przykłady workflow (kolejność komend w praktyce)

Workflow 1: Naprawa modelu STEP po imporcie

1. Importuj model (File > Import > STEP)
2. Uruchom analizę powierzchni (Surface Analysis > Check Geometry)
3. Zidentyfikuj ściany z błędnymi normalnymi (wizualizacja kolorami)
4. Użyj Reverse Face na wybranych ścianach
5. Uruchom Sew dla połączenia powierzchni
6. Sprawdź wynik (Surface Analysis > Continuity)

Workflow 2: Przygotowanie do offsetowania

1. Wybierz powierzchnię do offsetowania
2. Sprawdź kierunek normalnej (Direction Preview)
3. Jeśli potrzebne – użyj Reverse Face
4. Uruchom Offset Surface
5. Sprawdź grubość (Measure > Thickness)

Workflow 3: Modelowanie formy wtryskowej

1. Importuj geometrię produktu
2. Uruchom analizę podziału formy (Draft Analysis)
3. Zidentyfikuj ściany z błędnymi normalnymi
4. Użyj Reverse Face na wymaganych ścianach
5. Uruchom ponownie analizę
6. Generuj podział formy (Parting Line)

Workflow 4: Naprawa importu IGES

1. Importuj model IGES
2. Uruchom komendę Heal/Repair (jeśli dostępna)
3. Sprawdź spójność normalnych (Surface Analysis)
4. Użyj Reverse Face na niespójnych ścianach
5. Uruchom Sew dla zamknięcia bryły
6. Zapisz jako STEP dla dalszej pracy

---

Podsumowanie

Komenda Odwróć normalną ściany jest pozornie prosta, ale odgrywa kluczową rolę w poprawności topologicznej modelu. Jej właściwe użycie decyduje o powodzeniu wielu zaawansowanych operacji powierzchniowych i bryłowych. Wymaga zrozumienia wpływu na dalsze operacje i konsekwencji topologicznych.

Kluczowe wnioski:

• Zawsze sprawdzaj kierunek normalnych przed operacjami downstream,
• Przy imporcie używaj jako pierwszego kroku naprawy,
• Nie odwracaj losowo ścian w bryłach zamkniętych,
• Wykorzystuj wizualizację normalnych do kontroli poprawności.



Dodatkowe uwagi

Zależności między komendami

• Reverse Face → Sew – sekwencja naprawcza,
• Reverse Face → Offset – sekwencja przygotowania,
• Reverse Face → Shell – sekwencja modelowania grubości,
• Reverse Face → Draft Analysis – sekwencja weryfikacji.

Ostrzeżenia

• Nie cofaj operacji bez sprawdzenia konsekwencji,
• W przypadku brył zamkniętych preferuj odwracanie całego kształtu,
• Przy powierzchniach parametrycznych rozważ konwersję do B-Rep.
