Odsunięcie

Pozwala na utworzenie rozwiniętego duplikatu krzywych w odstępie równoległym w przestrzeni 3D.

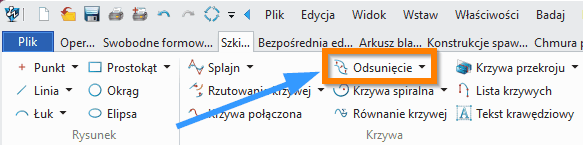

Szkic 3D > Krzywa

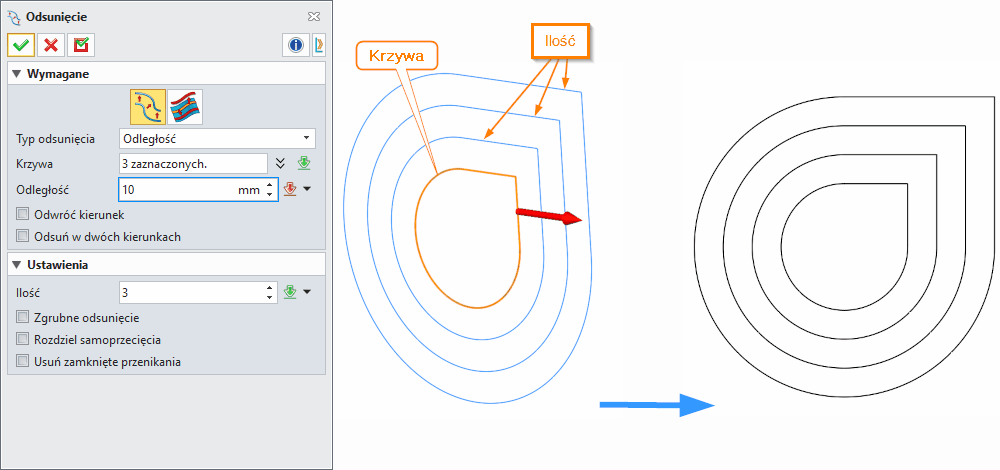

Aby skorzystać z funkcji, wymagane jest wybranie opcji Offset 3D co pokazano na rysunku powyżej lub opcję Na ścianie. Następnie ustalamy Typ odsunięcia: Normalne i Odległość. W przypadku opcji Odległość, działanie komendy obejmuje płaszczyznę, na której położone są krzywe. Możemy wybrać więcej niż jedną Krzywą oraz wprowadzić Odległość w mm. Funkcja działa tylko dla krzywych w jednej płaszczyźnie, jeśli wybierzemy krzywe z innej płaszczyzny zwróci błąd.  Możemy Odwrócić kierunek oraz za pomocą opcji Odsuń w dwóch kierunkach rysować krzywe od wewnątrz i na zewnątrz jednocześnie. Ustawienia pozwalają na zdefiniowanie Ilości odsuniętych krzywych. Zgrubne odsunięcie usuwa nieprawidłowe obszary, zwłaszcza gdy funkcja działa do wewnątrz i ilość kopii przekracza możliwości nienachodzenia się krzywych. Gdy krzywe się przecinają możemy Rozdzielić samoprzecięcia oraz Usunąć zamknięte przenikania.

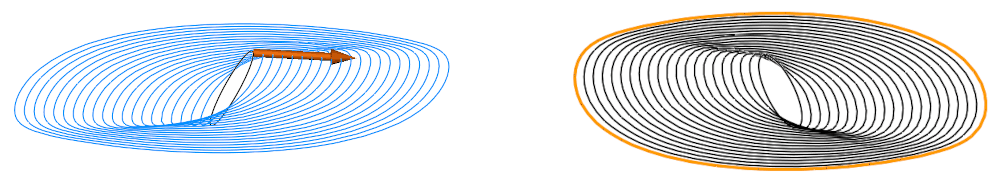

Wybierając Typ odsunięcia: Normalny, możemy wybrać tylko jedną krzywą, natomiast możemy zdefiniować dodatkowo Przesunięcie normalne. Przykład zastosowania pokazano poniżej:

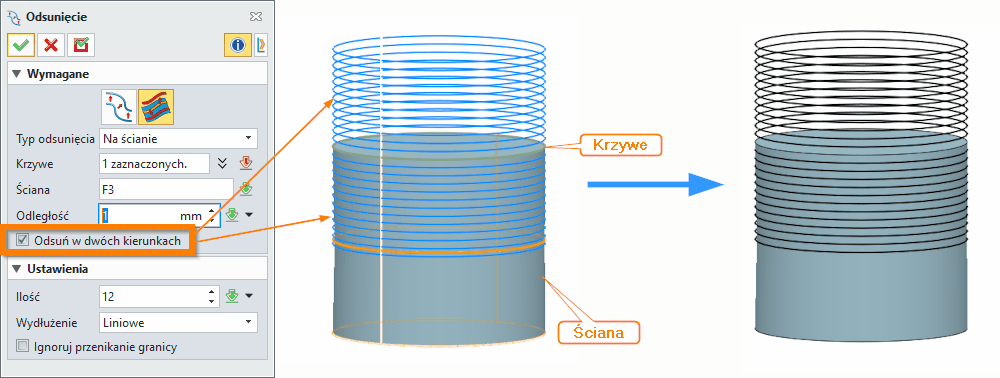

 Gdy wybierzemy opcję Odsunięcia krzywej na ścianie mamy dodatkowe możliwości. Poniżej przedstawiono przykłady:

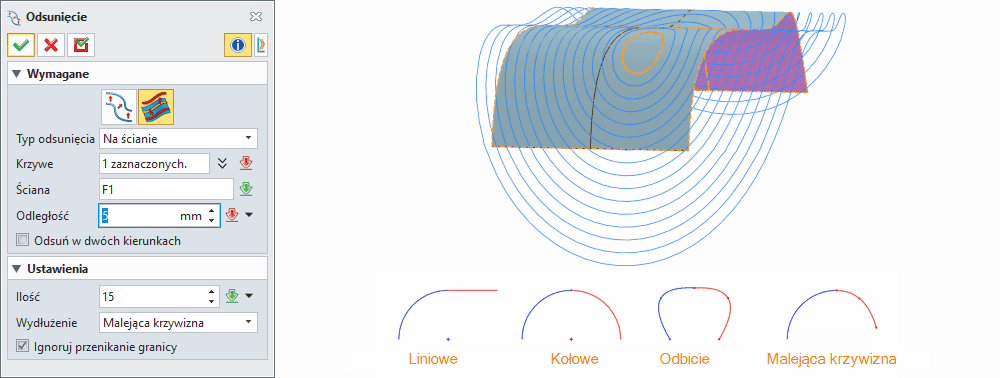

Możemy wybrać więcej niż jedną Krzywą. Natomiast wszelkie operacje będą wykonywane na tylko jednej zdefiniowanej Ścianie. W Ustawieniach możemy dodatkowo zdefiniować Wydłużenie, kontrolujące ścieżkę przedłużania krzywych:

Liniowe
Przedłużenie przebiega po linii prostej. Kontynuuje się w kierunku stycznej od końca krzywej, ale nie zachowuje krzywizny. Powoduje to między innymi wizualną nieciągłość.

Kołowe
Przedłużenie przebiega po łuku koła, zgodnie z kierunkiem krzywizny. Zachowuje istniejącą krzywiznę, ale jeśli przedłużenie będzie zbyt duże, może się zawinąć w przeciwną stronę niż kierunek stycznej. Jeśli chcesz przedłużyć krzywą lub powierzchnię do innego obiektu, może się to nie udać.

Odbicie
Przedłużenie krzywej przez odbicie punktów kontrolnych względem płaszczyzny prostopadłej do krzywej w miejscu, w którym ma nastąpić przedłużenie.

Malejąca krzywizna
Pozwala zachować korzystne cechy zarówno przedłużenia liniowego, jak i okrągłego. Przedłużenie dopasowuje się do krzywizny na końcu krzywej, a dzięki temu, że krzywizna stopniowo maleje, przechodzi ostatecznie w linię prostą i oddala się od końca krzywej lub powierzchni.

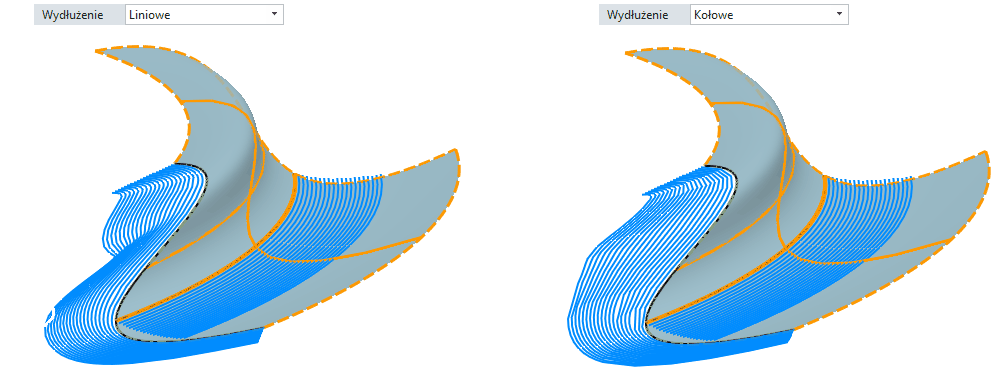

Poniżej przedstawiono przykłady wydłużeń:
