Modyfikuj

Umożliwia edycję punktów tworzących krzywe w przestrzeni 3D.

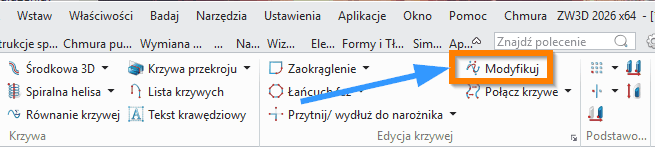

Szkic 3D > Edycja krzywej

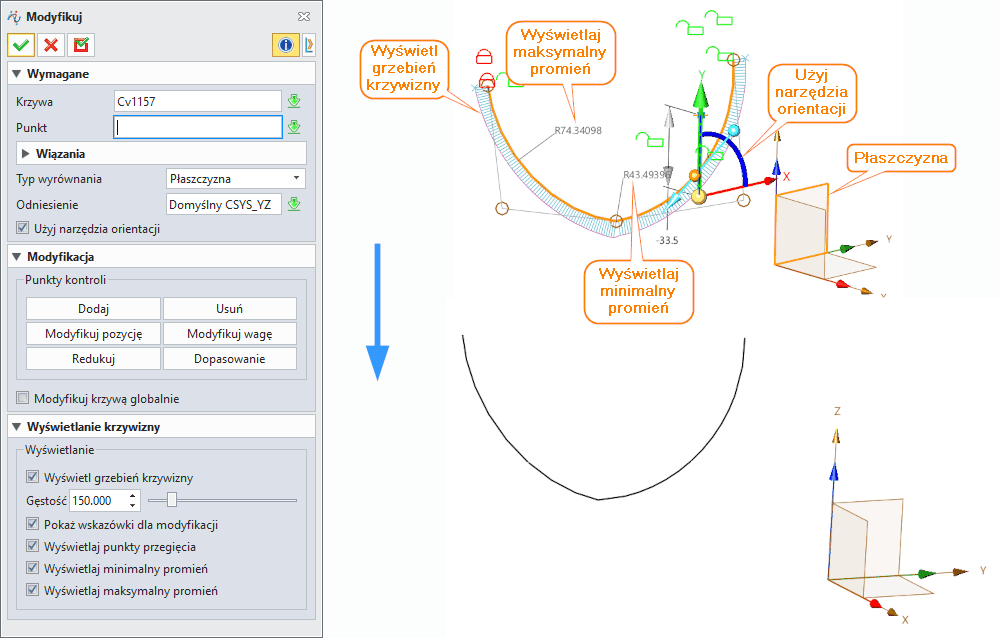

Aby skorzystać z funkcji, wymagane jest wskazanie Krzywej oraz Punktu, który bedziemy modyfikować lokalnie - zmiany nie będą oddziaływać na całą krzywą. . Możemy zmieniać pozycję, styczność oraz promień krzywizny.

W polu wiązania możemy zdefiniować Typ wyrównania: Autopłaszczyzna, Płaszczyzna, Główny układ, Widok, Styczność, Normalnie. W przypadku opcji Płaszczyzna możemy wskazać Odniesienie. Możemy zaznaczyć opcję Użyj narzędzi orientacji aby wyświetlić Triadę dla punktu.

Zakładka Modyfikacja umożliwia działania na Punktach kontroli:
- Dodaj: wybieramy punkt na krzywej, który zostanie dodany. Klikając środkowym przyciskiem myszy (ŚPM) wracamy do opcji punktu kontrolnego.
- Modyfikuj pozycję: wybieramy punkty kontrolne do przeniesienia. Podczas przeciągania kursora echo podglądu będzie wyświetlać dynamicznie nową krzywą. Następnie wybieramy punkt docelowy i klikamy ŚPM, aby powrócić do opcji punktu kontrolnego.
- Redukuj: zmniejsza całkowitą liczbę punktów kontrolnych na krzywej.
- Usuń: usuwa punkty kontrolne.
- Modyfikuj wagę: Mamy wpływ na zewnętrzne punkty kontrolne i ich wagę (moc oddziaływania) na krzywą.
- Dopasowanie: Ponownie ustanawia krzywą, usuwając nieporządane efekty. Może zostać zmieniona ścieżka krzywej.

Zaznaczenie opcji Modyfikuj krzywą globalnie umożliwia wpływ na całą krzywą edytując jeden punkt, a nie fragment związany z tym punktem.

Pole Wyświetlanie krzywizny pozwala na:
- Wyświetlenie grzebienia krzywizny oraz zdefiniowanie Gęstości (za pomocą suwaka lub wprowadzając liczbę ręcznie).
- Pokazanie wskazówek dla modyfikacji: opcja włącza podpowiedzi.
- Wyświetlanie punktów przegięcia.
- Wyświetlanie minimalnego promienia.
- Wyświetlanie maksymalnego promienia.

Możliwe jest zablokowanie położenia, styczności i promienia krzywizny w punktach końcowych oraz w edytowanym punkcie. Ograniczenia w środkowej części krzywej obowiązują tylko podczas aktywnej edycji punktu. Tylko końcowe ograniczenia mogą obowiązywać globalnie.
