Zaokrąglenie

Umożliwia promieniowanie krawędzi brył.

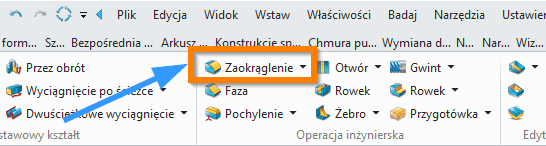

Operacje > Operacja inżynierska

Polecenie umożliwia tworzenie szerokiej gamy zaokrągleń stałopromieniowych i zmiennopromieniowych oraz blend narożnych. Obejmuje m.in. kontrolę wygładzenia w narożach, wybór przekroju kołowego lub stożkowego, definiowanie atrybutów zmiennych promieni, odciążenie narożników i ograniczenia krawędzi.

Zaokrąglenia o stałym promieniu można później edytować i przekształcać w zmiennopromieniowe. Atrybuty zmienne mogą działać jako wartości wyjątków – większość krawędzi otrzymuje wspólny promień, a tylko nieliczne różne.

Zaokrąglenie Edge Fillet)
Tworzenie zaokrągleń na wybranych krawędziach.

Zaokrąglenie eliptyczne (Elliptical Fillet)
Tworzenie zaokrągleń eliptycznych. Podobnie jak w poleceniu (Asymmetric Chamfer), rozmiar przekroju definiują wartości odsunięć i/lub kąt.

Zaokrąglenie pętli (Loop Fillet)
Tworzenie zaokrąglenia o stałym promieniu wzdłuż całej pętli krawędzi danej ściany. Zamiast wybierać każdą krawędź osobno, wystarczy wskazać ścianę.

Zaokrąglenie wierzchołka (Vertex Fillet)
Tworzenie zaokrągleń w wybranych wierzchołkach. Obsługiwane są tryby Równa odległość (Equal distance) oraz Nierówna odległość (Unequal distance). W pierwszym wszystkie odcięcia narożne mają ten sam wymiar, w drugim można niezależnie definiować wartości dla każdego wierzchołka i krawędzi.

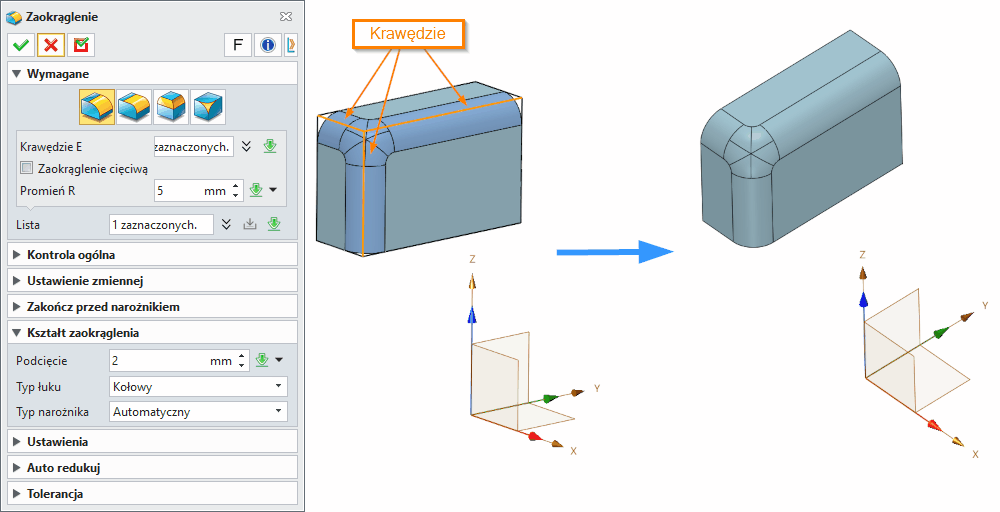

Krawędzie (Edges) – wybór krawędzi do zaokrąglenia.
Promień (Radius) – określenie promienia zaokrąglenia.
Zaokrąglenie cięciwowe (Chordal Fillet) – tworzenie zaokrąglenia o stałej odległości między krawędziami naroża.
Wartość cięciwowa (Chordal L) – promień w trybie chordal.
Lista (List) – przechowywanie krawędzi, promieni i innych parametrów w jednym poleceniu (różne promienie, kierunki itp.).
Odsunięcie (Eliptyczne) (Setback) – pierwsza wartość odsunięcia; razem z drugim odsunięciem (Setback2) lub kątem (Angle) określa rozmiar przekroju. Opcja Conic ratio decyduje o kształcie elipsy.
Metoda kąt/odsunięcie (Angle/Setback) – wybór sposobu określania przekroju:

• Kąt (Angle) – setback + kąt,

• Odsunięcie (Setback) – dwa odsunięcia (Setback, Setback2).
  Kąt (Angle) – definiuje przekrój na podstawie setback i wartości kąta.
  Drugie odsunięcie (Setback2) – alternatywa dla kąta, drugie odsunięcie.
  Ściany (Faces) – wybór ścian do zaokrąglenia.
  Wierzchołki (Vertex) – wybór wierzchołków do zaokrąglenia.
  Odsunięcie (Wierzchołki) (Setback, Vertex Fillet) – wartość odsunięcia w narożu.

Opcje (Options Tab)

Promień (Radius R) – wartość promienia.
Pętla (Loop) – tylko dla Loop Fillet: wybór pętli ściany (Wewnętrzna, Zewnętrzna, Wszystkie, Wybrane).
Krawędzie (Edges) – tylko dla Loop Fillet, wybór krawędzi jeśli wybrano opcję Wybrane.
Odciążenie naroża (Relief) – kontrola wygładzenia narożników, wartości >0 zwiększają luz.
Typ łuku (Arc type) – wybór typu przekroju:

• Kołowy (Circular),

• Stożkowy (Conic),

• Ciągły G2 (Curvature).
  Współczynnik stożkowy (Conic ratio) – parametr 0–1 dla łuku stożkowego.
  Linia prowadząca (Hold line) – zestaw krzywych prowadzących definiujących kształt zaokrąglenia.
  Utrzymanie względem krawędzi (Hold Fillet to Edge):

• Automatyczne (Automatic) – domyślne,

• Brak (None) utrzymania,

• Wszystkie (To all edges) – utrzymanie na wszystkich krawędziach.
  Łatki w ciasnych narożach (Use patch for tight corners) – tylko Elliptical Fillet.
  Wyszukiwanie podcięć (Search for undercuts) – analiza podcięć i korekta cech.
  Wymuszenie lokalne (Force local corner) – zaokrąglenie ograniczone tylko do krawędzi.
  Śledzenie styczności (Trace tangent fillet to end) – propagacja wzdłuż krawędzi stycznych.
  Typ naroża (Corner type):

• Ścięte (Mitred) – naroża ścięte,

• Wygładzanie (Tracing) – wygładzone przez śledzenie krawędzi,

• Dopasowane (N-sided/Fill) – naroża dopasowane powierzchnią FEM lub N-ścienną.
  Ciągłość i gęstość (Continuity, Density) – gęstość próbkowania naroży.
  Scalenie z bryłą (Merged into the base shape) – zszywanie/niezszywanie ścian bazowych.
  Powierzchnia zaokrąglenia (Fillet face) – dopasowanie styczności: Maximal, Minimal, Tangent Match.
  Minimalizacja danych (Minimize surface data) – redukcja punktów kontrolnych NURBS.
  Tolerancja (Tolerance) – lokalna tolerancja polecenia.

Zaawansowane (Advanced Tab)

Opcje umożliwiają tworzenie zaokrągleń zmiennopromieniowych poprzez dodanie atrybutów wzdłuż krawędzi.

Atrybut krawędzi (Edge) – przypisanie wartości promienia w punkcie krawędzi; wartość 0 wygasza zaokrąglenie; opcja Flat tworzy odcinek o stałym promieniu.
Promień (Radius) – edycja wartości atrybutu.
Położenie (Location) – wybór położenia względem długości łuku: procent, odległość, punkt.
Wierzchołek (Vertex) – zaokrąglanie naroży z możliwością definiowania promienia i odciążenia dla każdej krawędzi i opcjonalnie dla ścian.
Wyjątek (Exception) – przypisanie atrybutów specjalnych dla wybranych narożników (np. mieszana wypukłość).

Zatrzymanie przed narożem (Stop Short of Corner Tab)

Tworzenie zaokrągleń częściowych, zatrzymanych w dowolnym punkcie krawędzi.

Krawędź (Edge) – wybór krawędzi i punktu.
Położenie (Location) – miejsce zatrzymania.
Odwrócenie kierunku (Flip direction) – zmiana strony zakończenia.

Uwagi (Notes)

• Przycisk w prawym górnym rogu okna przełącza tryb podglądu:

  • F – pełny,

  • P – częściowy,

  • O – brak.

• Klawisz SHIFT podczas wyboru krawędzi uruchamia Wybór łańcuchowy (Chain Pick) – zaznaczane są wszystkie połączone krawędzie/krzywe.
