Faza

Umożliwia ukosowanie krawędzi w bryłach.

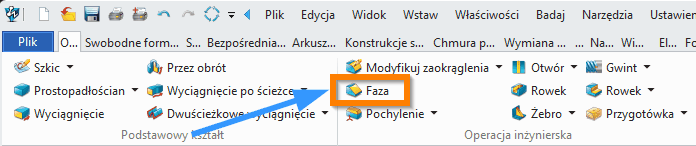

Operacje > Operacja inżynierska

Polecenie umożliwia tworzenie faz na krawędziach bryły – zarówno symetrycznych, jak i asymetrycznych.
Dzięki opcji Variable można definiować fazy o zmiennej wartości poprzez dodawanie, modyfikowanie lub usuwanie atrybutów wzdłuż krawędzi.

Elastyczność tego polecenia pozwala zmieniać fazy stałe w fazy zmienne poprzez edycję w historii modelu. Atrybuty fazy zmiennej mogą być także używane jako „wartości wyjątków”, co pozwala na utrzymanie jednej wartości dla większości krawędzi i odmiennych wartości tylko dla wybranych fragmentów.

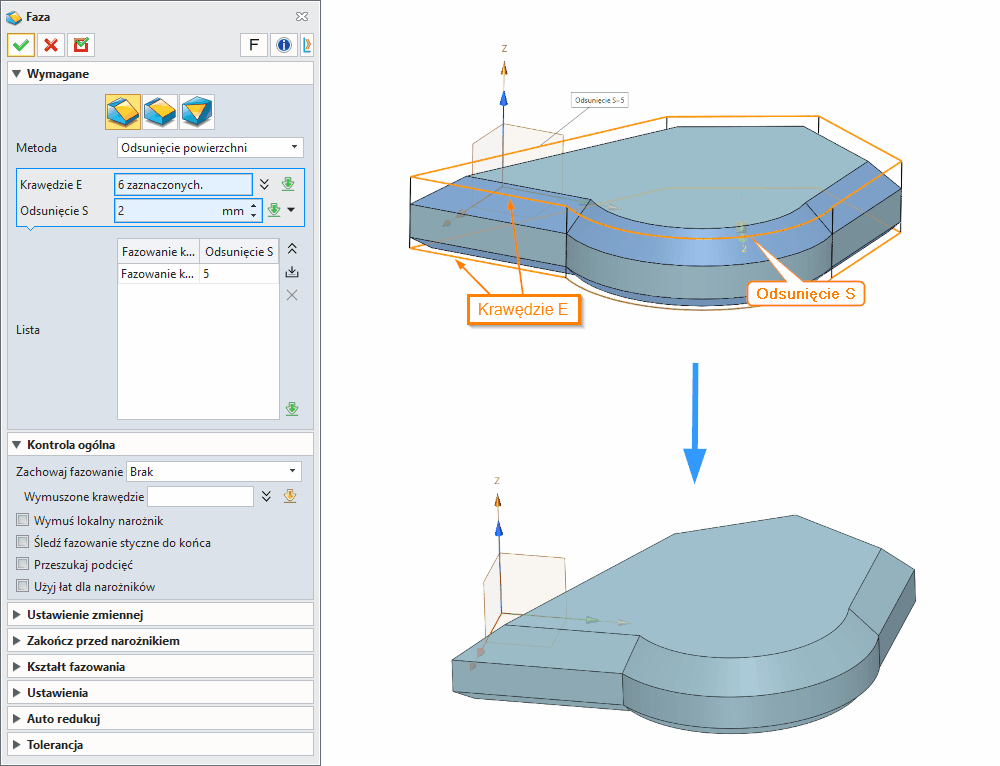

Wymagane dane wejściowe

Fazowanie krawędzi (Chamfer)
Tworzy fazy na wskazanych krawędziach. Są one symetryczne – oznacza to, że odległość odkładana jest jednakowo na obu powierzchniach przylegających do krawędzi.

Fazowanie asymetryczne (Asymmetric Chamfer)
Tworzy stałą fazę wzdłuż wskazanych krawędzi, opartą na dwóch różnych odsunięciach (setback). Drugie odsunięcie można określić również jako kąt (opcje: Asymmetric lub Setback and angle).

Fazowanie wierzchołka (Vertex Chamfer)
Tworzy fazę w punkcie wierzchołkowym (np. narożu). Efekt odpowiada „ścięciu” narożnika, dając płaską powierzchnię fazy. Obsługiwane są dwa tryby:

• Equal distance – wszystkie fazy wierzchołków mają równą długość,

• Unequal distance – każdą fazę można definiować niezależnie.

Metoda (Method)
Wybór metody tworzenia fazy.

Odsunięcie – odległość (Offset distance)
Wskazanie strony lub ściany bryły oraz wartości odsunięcia.

Odsunięcie – powierzchnia (Offset surface)
Tworzenie fazy przez odsunięcie płaszczyzny przylegającej do wskazanej krawędzi i wyznaczenie przecięcia.

Krawędzie (E) (Edges)
Wskazanie krawędzi do sfazowania.

Odsunięcie S1 (Setback S1)
Tylko dla faz asymetrycznych – określa pierwsze odsunięcie.

Lista (List)
Możliwość zapisywania w jednym poleceniu różnych ustawień faz dla różnych krawędzi (różne odsunięcia, kierunki itp.).

Kąt/odsunięcie (Angle/Setback)
Definiuje fazę asymetryczną przy użyciu dwóch odsunięć lub odsunięcia i kąta.

Kąt A (Angle A)
Określa kąt odsunięcia w odniesieniu do pierwszego odsunięcia.

Odsunięcie S2 (Setback S2)
Drugie odsunięcie przy fazie asymetrycznej.

Wierzchołki (Vertex)
Wybór naroży do sfazowania.

Odsunięcie (dla wierzchołka) (Setback)
Odległość od wierzchołka do wierzchołka powstałej trójkątnej powierzchni fazy.

Opcjonalne dane wejściowe — zakładka Options

• Zachowaj fazę (Hold chamfer) – utrzymuje fazę względem pobliskich krawędzi.

• Automatyczne (Automatic) – automatyczne przypisywanie krawędzi wymuszonych (Forced) lub zabronionych (Forbidden).

• Brak (None) – brak utrzymywania względem krawędzi.

• Do wszystkich krawędzi (To all edges) – utrzymywanie fazy dla wszystkich krawędzi, z możliwością wskazania wyjątków.

• Łatki w ciasnych narożach (Use patch for tight corners) – stosowanie dodatkowych powierzchni w trudnych narożach.

• Wyszukaj podcięcia (Search for undercuts) – wykrywanie sytuacji, gdy faza podcina wcześniejszy element, i automatyczne dopasowanie.

• Lokalny narożnik (Force local corner) – ograniczenie fazy tylko do krawędzi, bez rozszerzania na powierzchnię.

• Typ narożnika: ukosowany (Corner type: Mitred) – tworzenie rozwiązania ukośnego w narożach o jednolitej wypukłości.

• Scal z bryłą bazową (Merged into the base shape) – domyślnie włączone. Ściany bazowe są przycinane i zszywane.

• Powierzchnia fazy (Fillet face) – kontrola styczności powierzchni fazy względem bazowych (Maximal, Minimal, Tangent Match).

• Minimalizuj dane powierzchni (Minimize surface data) – redukcja punktów kontrolnych NURBS w celu mniejszego pliku i łatwiejszej edycji.

• Linia bazowa (Hold line) – wskazanie krzywych sterujących dla łańcucha faz.

• Tolerancja (Tolerance) – ustawienie lokalnej tolerancji dla aktualnego polecenia.

• Zatrzymaj przed narożnikiem (Stop short of corner) – możliwość tworzenia faz częściowych, zatrzymujących się w dowolnym punkcie krawędzi.

Opcjonalne dane wejściowe — zakładka Advanced

Opcje pozwalają tworzyć fazy o zmiennym promieniu/odsunięciu poprzez dodawanie atrybutów wzdłuż krawędzi.

• Krawędź (Edge) – dodawanie atrybutów fazy w punktach wzdłuż krawędzi (możliwość nadania wartości 0, aby faza „zanikała”).

• Płaski (Flat) – mieszanie faz stałych i zmiennych na jednej krawędzi.

• Położenie (Location) – wskazanie punktu na krawędzi, gdzie zostanie dodany lub zmieniony atrybut.

  • Procent (Percent) – określenie położenia względem długości łuku.

  • Odległość (Distance) – określenie położenia względem długości łuku.

  • Pozycja (Position) – wskazanie punktu jako lokalizacji atrybutu.

• Promień (Radius) – wpisanie wartości promienia fazy.

• Lista (List) – możliwość usuwania wcześniej dodanych atrybutów.

Synonimy po polsku

• Fazowanie

• Ścięcie

• Ukosowanie

• Złamanie krawędzi

• Obcięcie narożnika

• Sfrezowanie pod kątem

• (rzadziej w dokumentacjach: ukos albo ukosowanie krawędzi)
