Krzywa przekroju

Umożliwia utworzenie krzywych przekroju poprzecznego wykorzystujac bryły w przestrzeni 3D.

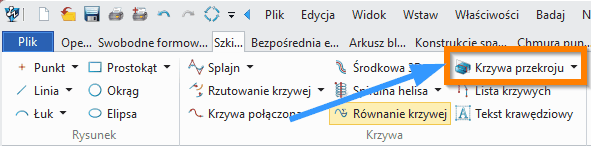

Szkic 3D > Krzywa

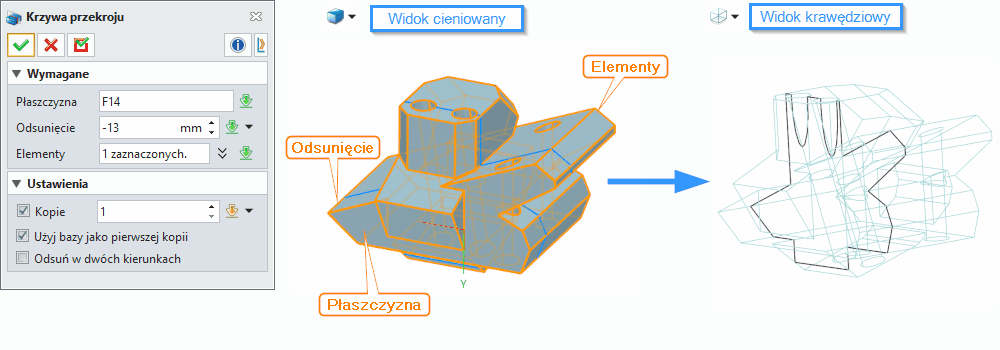

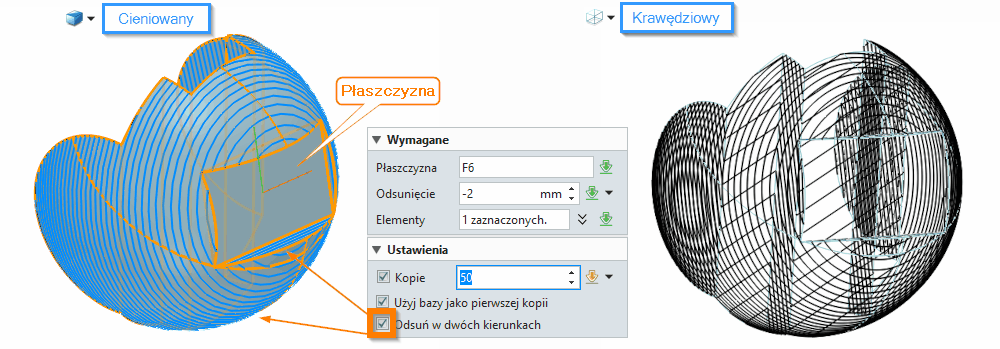

Aby użyć funkcji, wymagane jest wskazanie Płaszczyzny cięcia. Może to być płaska ściana jak w przykładzie powyżej lub płaszczyzna odniesienia. Następnie możemy zdefiniować Odsunięcie od Płaszczyzny oraz wybrać które Elementy mają być brane pod uwagę podczas wykonywania operacji. Dodatkowo w Ustawieniach możemy zmultiplikować Kopie, które będą przesuwane o parametr Odsunięcie. Gdy zaznaczymy Użyj bazy jako pierwszej kopii, funkcja nie stworzy przekroju w miejscu Płaszczyzny. Gdy zaznaczymy Odsuń w dwóch kierunkach linie przekroju pojawią się nad i pod Płaszczyzną. Tworzenie wielu profili o stałym Odsunięciu pokazano na rysunku poniżej:
