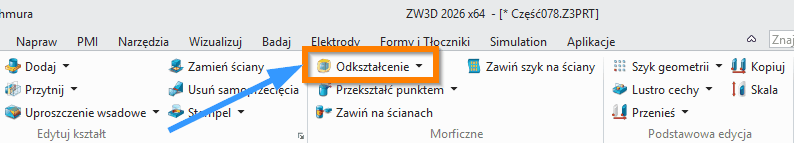

Operacje Odkształcenie wstążka

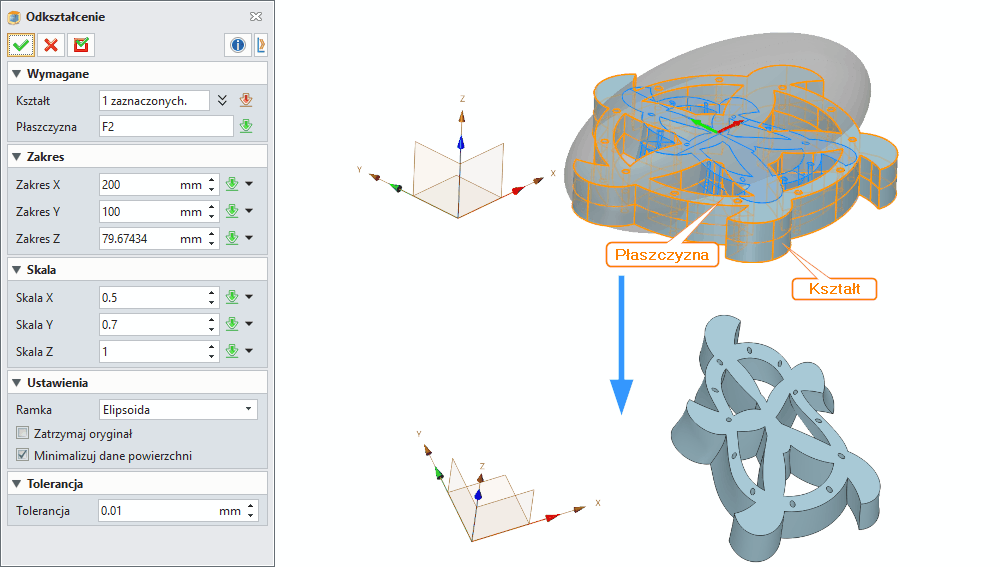

Operacje Odkształcenie ZW3D Panel



Odkształcenie (Stretch)

Komenda Odkształcenie w ZW3D służy do rozciągania kształtu modelu wzdłuż osi X, Y i Z w określonym zakresie. Różni się ona zasadniczo od komendy Skala (Scale), ponieważ współczynnik skalowania oraz efekt rozciągania dla każdego punktu jest różny. Odkształcenie umożliwia nieliniową deformację geometrii, gdzie punkty znajdujące się dalej od środka rozciągania ulegają silniejszej transformacji przy współczynniku mniejszym niż 1.0, natomiast przy współczynniku większym niż 1.0 efekt jest odwrotny. Komenda ta znajduje zastosowanie w zaawansowanym modelowaniu organicznych kształtów, optymalizacji geometrii produktów, projektowaniu form wtryskowych, tworzeniu realistycznych deformacji oraz dostosowywaniu geometrii do wymagań technologicznych produkcji. Przykładowe zastosowania obejmują projektowanie ergonomicznych uchwytów narzędzi, modelowanie elastycznych elementów gumowych czy dostosowywanie kształtów do specyficznych warunków montażu.


Dane wejściowe wymagane

Kształt (Shape) – określa bryłę, która zostanie poddana rozciąganiu.

Płaszczyzna (Datum) – wyznacza płaszczyznę definiującą układ współrzędnych XY oraz środek rozciągania. Środek rozciągania jest ustalany jako środek ramki otaczającej wybraną płaszczyznę.

Zakres X/Y/Z (X/Y/Z range) – określa zakres rozciągania w kierunkach X, Y i Z. Zaleca się, aby zakres rozciągania odpowiadał wymiarom bryły w poszczególnych kierunkach.

Skala X/Y/Z (X/Y/Z scale) – określa współczynnik skalowania w kierunkach X, Y i Z. Gdy współczynnik jest mniejszy niż 1.0, efekt rozciągania jest większy dla punktów oddalonych od środka rozciągania. Gdy współczynnik jest większy niż 1.0, występuje odwrotny rezultat.


Dane wejściowe opcjonalne

Ramka (Framework) – kontroluje kształt odkształcanego obiektu. Na przykład, prostopadłościan zachowa swój podstawowy kształt po rozciąganiu, jeśli typ ramki to Prostopadłościan (Box). Natomiast przy typie ramki Elipsoida (Ellipsoid) prostopadłościan będzie się kurczył przy współczynniku mniejszym niż 1.0 i powiększał przy współczynniku większym niż 1.0.

Jednostajne naprężenie (Uniform stress) – wszystkie punkty na odkształcanym kształcie używają tego samego współczynnika skalowania, jeśli ta opcja jest zaznaczona. (tylko dla prostopadłościanu)

Zatrzymaj oryginał (Keep original) – zaznaczenie tego pola powoduje zachowanie oryginalnego kształtu po odkształceniu. W przeciwnym razie zostanie on usunięty.

Minimalizuj dane powierzchni (Minimize surface data) – zaznaczenie tej opcji redukuje ilość danych generowanych przez tę komendę.


Tipsy i tricki użycia komendy

Planuj zakres rozciągania odpowiadający wymiarom modelu – przy rozciąganiu zaleca się ustawienie zakresu X/Y/Z równego wymiarom bryły w tych kierunkach, co zapewnia przewidywalną kontrolę nad deformacją.

Eksperymentuj z typami ramki dla różnych efektów – typ ramki Prostopadłościan zachowuje ostrokątny charakter bryły, podczas gdy Elipsoida tworzy bardziej organiczne, zaokrąglone deformacje.

Użyj opcji jednostajnego naprężenia dla równomiernej deformacji – gdy potrzebujesz równomiernego rozciągania bez różnicowania efektu w zależności od odległości od środka, aktywuj Jednostajne naprężenie.

Zachowaj oryginał do porównania – podczas eksperymentowania z parametrami odkształcenia włącz opcję Zatrzymaj oryginał, aby móc porównać wynik z pierwotną geometrią.

Optymalizuj dane powierzchni dla dużych modeli – w przypadku skomplikowanych geometrii włącz Minimalizuj dane powierzchni, aby zmniejszyć rozmiar pliku i poprawić wydajność systemu.

Kontroluj środek odkształcenia przez płaszczyznę odniesienia – strategiczne umieszczenie płaszczyzny odniesienia pozwala precyzyjnie określić, który obszar modelu będzie najbardziej lub najmniej odkształcony.


Synonimy komendy w popularnych programach CAD 3D

rozciągnij, odkształć, deformuj, skaluj niejednorodnie, wypacz, zgięcie, rozciąganie siatki, kształt swobodny, rzeźbienie, modelowanie siatką, transformacja, modyfikacja geometrii, wyciągnij, wypchnij


Tabela porównawcza funkcji odkształcania w programach CAD 3D

Nazwa programuNazwa komendy po polskuNazwa komendy po angielskuKrótki opis działania funkcji
A rozciągnij STRETCH przenosi wierzchołki zawarte w oknie wyboru krzyżowego, pozostawiając punkty poza oknem niezmienione, umożliwia modyfikację wymiarów obiektu w określonym kierunku
S odkształć Deform deformuje bryłę z wykorzystaniem opcji rozciągania, gięcia, skręcania i punktowego odkształcania, zachowując integralność modelu
I kształt swobodny Freeform umożliwia modelowanie organicznych kształtów przez edycję siatki kontrolnej z opcjami dopasowania krawędzi, symetrii i edycji wierzchołków
3 rzeźbienie Sculpt tworzy i edytuje formy organiczne za pomocą siatki kontrolnej z możliwością dynamicznej edycji powierzchni i wypełniania przestrzeni
U wypchnij/wyciągnij Push/Pull wyciąga powierzchnie do dodania objętości modelu, umożliwia szybkie tworzenie form 3D z płaskich kształtów 2D
B proste odkształcanie Simple Deform modyfikator z czterema trybami: rozciąganie, zwężanie, gięcie i skręcanie wokół wybranej osi z kontrolą zakresu i współczynnika
O zginanie Flex umożliwia zwężanie, skręcanie i odkształcanie brył i powierzchni z wykorzystaniem skryptu FeatureScript do zaawansowanych deformacji
E zagięcie Bend gięcie elementów blaszanych z kontrolą promienia, kąta i podcięć, dedykowane projektowaniu konstrukcji z arkuszy blach
D przekształcenie Transform nieliniowe deformacje geometrii z możliwością analizy wytrzymałościowej MES dla zweryfikowania poprawności odkształcenia
G rozciągnij STRETCH rozciąga obiekty częściowo otoczone oknem wyboru krzyżowego, przesuwa całkowicie zawarte obiekty, nie działa na okręgi i elipsy
N odkształć powierzchnię Deform Surface dynamicznie modyfikuje powierzchnie przez operacje rozciągania, gięcia, pochylania, skręcania i przesunięcia z tworzeniem asocjacyjnej cechy
C wypaczenie Warp siedem typów operacji: transformacja, wypaczenie, szkielet krzywej, rozciąganie, gięcie, skręcanie i rzeźbienie z siatką kontrolną
C modelowanie siatką Grid Modeling deformuje siatki za pomocą narzędzia siatki kontrolnej z opcjami rozciągania, ścinania, skręcania, skalowania i modelowania punktowego
F rozciągnij Draft Stretch rozciąga obiekty przez przesunięcie wierzchołków zawartych w prostokątnym oknie wyboru zgodnie z wektorem przemieszczenia
Synonimy: modyfikacja geometrii
