Elipsoida

Umożliwia utworzenie podstawowej bryły elipsoidalnej w przestrzeni 3D.

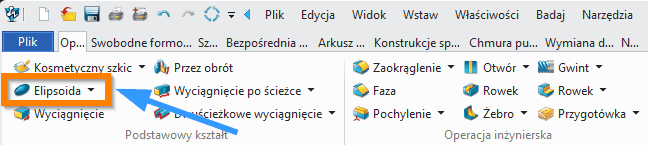

Operacje > Podstawowy kształt

Elipsoida (Ellipsoid QuickShape)
Polecenie służy do tworzenia cechy elipsoidy w modelu 3D. Może być użyte jako cecha bazowa albo w operacjach boolowskich (dodanie, odjęcie, przecięcie). Wymiary elipsoidy można edytować w trakcie zmian projektu.

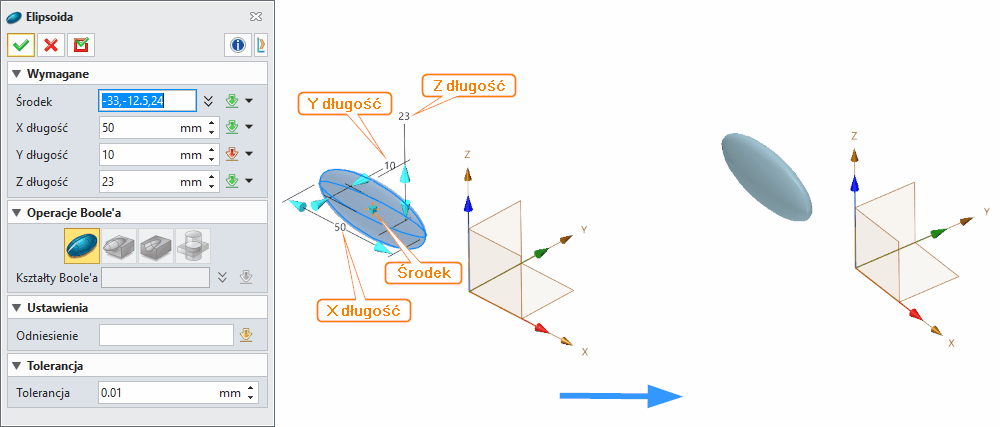

Dane wymagane

Środek (Center)
Wskaż punkt środka elipsoidy. Podgląd można przeciągnąć, aby ustawić położenie, albo użyć menu kontekstowego dla dodatkowych opcji.

Długości wzdłuż osi (X length, Y length, Z length)
Określ długości elipsoidy wzdłuż osi X, Y i Z. Można wpisać wartość, nazwę zmiennej lub odwołać się do istniejącego wymiaru/wyrażenia.

Dane opcjonalne

Operacje boolowskie (Boolean shapes)
Określ operację i kształt, na którym zostanie wykonana:

• Baza (Base) – tworzy osobną cechę bazową, definiującą podstawowy kształt części.

• Dodaj (Add) – dodaje elipsoidę do istniejącego kształtu.

• Usuń (Remove) – odejmuje elipsoidę od istniejącego kształtu.

• Przetnij (Intersect) – tworzy część wspólną elipsoidy i istniejącego kształtu.

Odniesienie (Align Plane)
Domyślnie elipsoida jest ustawiona względem globalnej płaszczyzny XY. Można wybrać płaszczyznę odniesienia lub istniejącą ścianę.

Tolerancja (Tolerance)
Określ lokalną tolerancję obowiązującą tylko w bieżącym poleceniu. Po zakończeniu używana jest globalna tolerancja modelu.

Synonimy (polskie warianty używane w CAD):

• Elipsoida

• Bryła elipsoidalna

• Kształt elipsoidy

• Ellipsoid (zapożyczenie nieprzetłumaczone)

• Szybka elipsoida (rzadziej, w kontekście QuickShape)

• Elipsoid 3D (często w dokumentacji angielsko-polskiej)
