Rozciąganie

Polecenie służy do rozciągania oraz przesuwania elementów:

  • obiekty znajdujące się w całości w obszarze zaznaczania będą przesunięte,
  • obiekty przecinające się będą rozciągnięte.

Obiekty możemy wybrać za pomocą prostokąta zaznaczania lub wieloboku zaznaczania.

Funkcja posiada następujące ograniczenia:

  • możemy rozciągać tylko obiekty płaskie leżące w płaszaczyźnie XY,
  • nie możemy rozciągać obiektów typu: bloki, napisy, atrybuty, okręgi (w tym przypadku możemy użyć uchytów).

Polecenie wywołujące funkcje:

Przykłady rozciągania pokazliśmy poniżej.



cad rozciaganie stretchPrzykład rozciągania obiektów za pomocą polecenia _stretch



Na obrazach poniżej pokazliśmy kilka przykładów z zaznaczonym obszarami do rozciągania, oraz przykładowym wynikiem rozciągania.

stretch 1

stretch 2

stretch 3

stretch 4

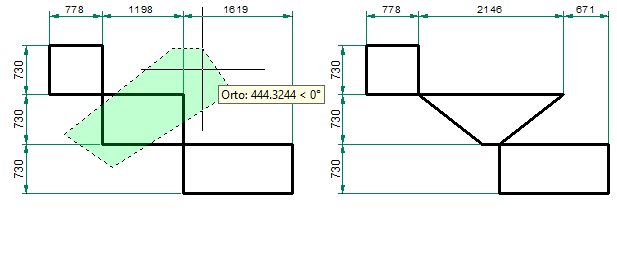

stretch 5

Na ostatnim rysunku obszar zaznaczania nie jest prostokątem, ale wielokątem. Takie zaznaczanie możemy wywołać za pomocą polecenia _CP, wpisanego do linii poleceń po wywołaniu komendy - film poniżej.

cad rozciaganie wielokat



W codziennej pracy polecenie _stretch może znacznie przyśpieszyć pracę.

rozciaganie rysunku cad



Synonyms: rozciągnij, _stretch
