Przykłady LISP

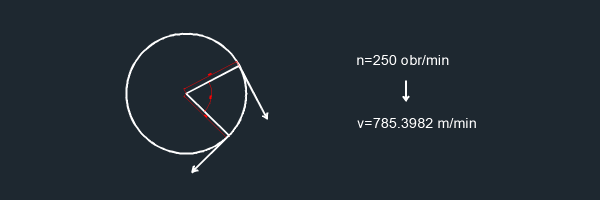

Ta funkcja pozwala na łatwe przekształcenie prędkości obrotowej na prędkość liniową. Wystarczy uruchomić LISP a następnie podać wartości, dzięki czemu prędkość liniowa zostanie obliczona.

Poniżej przedstawiam przykład procedury wykonującej drukowanie.

Drukowane bedzą wszystkie arkusze aktualnego rysunku. W ostatniej linii na stałe wpisane jest urządzenie drukujące. Może w ramach ćwiczeń ktoś dopisze procedurę wyboru drukarki spośród zainstalowanych w systemie.

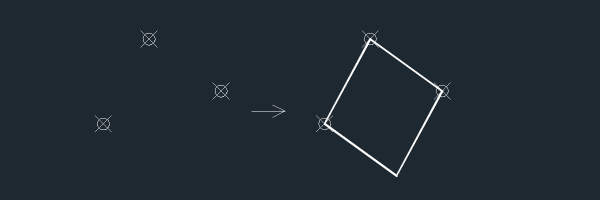

W przypadku, gdy chcemy narysować prostokąt lub równoległobok ale nierównoległy do osi układu współrzędnych musimy wykonać trzy operacje: narysować prostokąt, obrócić i rozciągnąć.

Dzięki temu skryptowi proces ten staje się znacznie prostszy, wystarczy uruchomić LISP i podać 3 wierzchołki figury.

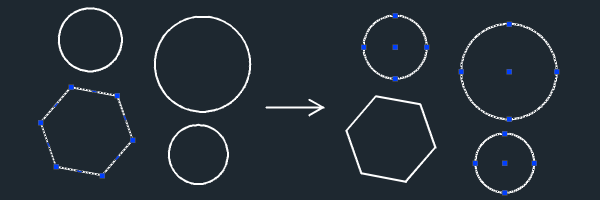

Ten LISP pozwala na zaznaczenie pozostałych elementów rysunku za pomocą prostej funkcji. Cokolwiek jest zaznaczone w rysunku, po uruchomienie skryptu zostanie odznaczone, a każdy inny element zostanie zaznaczony.

Rysowanie prostych elementów na przykładzie symbolu gwintu, wystarczy postępować według poniższej procedury:

Użytkownik ZWCADa zasugerował nam, że przydatnym narzędziem w ZWCAD mogłaby być funkcja, która po zaznaczeniu elementów w rysunku, utworzy polilinię - prostokąt, obejmujący wszystkie te elementy.
ZWCAD posiada LISPową funkcję, która pozwala na odczytanie wierzchołków przekątnej takiego prostokąta dla każdego elementu.
Po użyciu tej funkcji na każdym zaznaczonym elemencie pozostaje nam je połączyć.

Cała procedura - skrypt LISP - jest następujący:

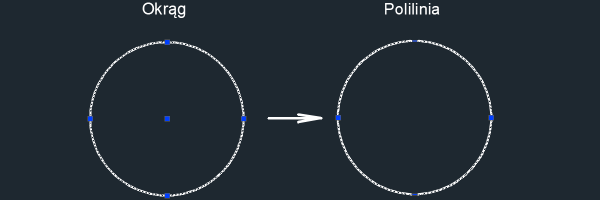

W ZWCAD w wersjach wcześniejszych niż ZWCAD+ 2014 funkcja pedit pozwalała na wskazanie okręgu i zamieniała go automatycznie na polilinię. W wersji 2014 programu CAD zaznaczenie okręgu nie jest możliwe, ograniczenie to zostało wprowadzone dla uzyskania zgodności z AutoCADem, gdzie w obecnej wersji działa to właśnie w ten sposób.
Jeśli potrzebowalibyśmy jednak fukcji działającej analogicznie, czyli zamieniającej okrąg na polilinię, można to zrobić przy użyciu następującej procedury:

Lispowa choinka przykładem użycia generatora liczb losowych w programie CAD.

Dziś w przypływie entuzjazmu przedświątecznej atmosfery chciałbym przedstawić funkcję rysującą choinkę. Sama choinka nie jest oczywiście celem, ale na jej przykładzie można pokazać np losowanie liczb, tworzenie bloków, tworzenie polilinii, kreskowania i innych obiektów, manipulację właściwościami obiektów, zbliżanie i oddalanie widoku.
