Obrys polilinii

Kategoria Baza wiedzy

Poznaj kolejną z funkcji, która znajduje się w naszej nakładce na ZWCADa Standard

Polecenie OBRYSPOLILINII tworzy obrys po skrajnej szerokości wskazanej polilinii. Zobaczmy jak to działa w praktyce.

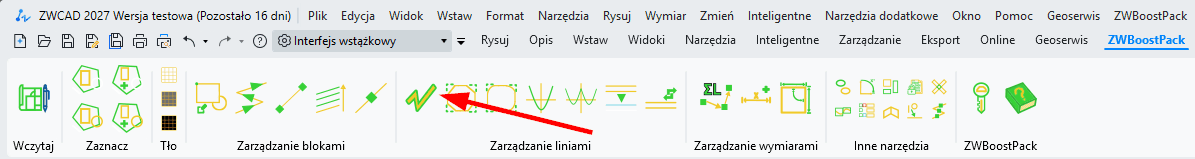

Polecenie jest też dostępne ze wstążki:

Wstążka z nakładki ZWBoostPack



Na początek włączamy funkcję i wybieramy polilinię:

Wybór polilinii do obrysowania



Po wybraniu obiektu, ZWCAD przygotuje obrys i zapyta o to, czy usunąć obiekt źródłowy. Domyślnie zaznaczona jest opcja Nie.

Zatwierdzenie obrysu polilinii



Rysowany obrys ma formę wielu polilinii i tworzony jest na aktywnej warstwie.

Zmiana wypełniania polilinii

W nakładce jest też funkcja, która umożliwia zmianę sposobu wyświetlania szerokości linii. Funkcja Przełączanie wypełnienia polilinii znajduje się w panelu Inne narzędzia, ale można także skorzystać z polecenia zz.

Zmiana wypełnienia polilinii



W przeciwieństwie do obrysu, to polecenie zmienia jedynie widoczność obiektu na rysunku, co może poprawić jego czytelność. Nie modyfikuje ono polilinii w żaden sposób, a kolejne uruchomienie funkcji zmienia widoczność na poprzednią.

Lista tagów: Edycja polilinii ZWBoostPack
