Przycinanie obiektów leżących poniżej

ZWCAD MFG 2026 oferuje wygodne narzędzie, do oznaczania obiektów, które znajdują się pod innymi

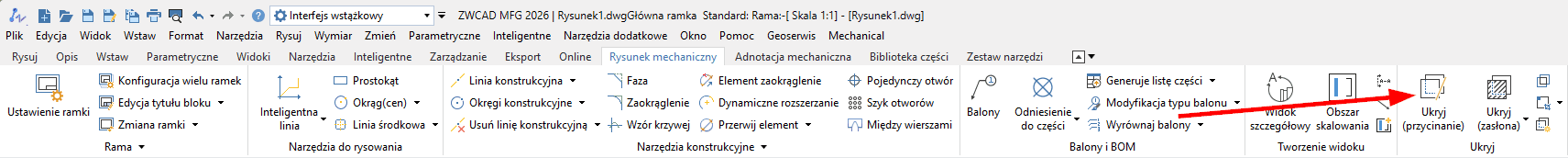

ZWMTRIMHIDE to polecenie uruchamiające funkcję Ukryj (przycinanie). Umożliwia to tworzenie rozróżnienia dla wysokości obiektów, które nakładają się na rysunku.

Jak więc działa ta funkcja?

Na początek uruchamiamy polecenie. ZWCAD poprosi wtedy w wierszu poleceń o wskazanie obiektów, leżących na wierzchu. Funkcja nie jest powiązana z Porządkiem wyświetlania, więc nie trzeba tutaj niczego zmieniać, a wystarczy wskazać obiekty, które znajdują się na wierzchu obiektu:

W tym wypadku wskazuje poziome belki przy pomocy zaznaczania zielonym obszarem.

Tak prezentuje się wykonana funkcja. Zobaczmy jeszcze jak to wygląda na zbliżeniu:

Możemy iść o krok dalej. Klikając na przerywaną linię i korzystając z funkcji Wybierz podobne, dostępną pod prawym przyciskiem myszy, możemy szybko zaznaczyć wszystkie takie obiekty i usunąć je np. klawiszem Delete.

Tak prezentuje się finalny obiekt.
