Belka

Poziomy lub ukośny element konstrukcyjny przenoszący obciążenia z powierzchni poziomych i przekazujący je na podpory.

Ikonka:

Menu ekranowe: Ściana Belka Płyta -> Rysuj Ścianę/Belkę

Polecenie: S41_CJQL

Alias: CJQL

Aby zdefiniować belkę należy podać następujące parametry:

• typ obiektu - Belka
• szerokość całkowita
• wyrównanie
• poziom wierzchu belki
• wysokość przekroju

Dostępne są następujące metody wprowadzania belek:

•   lub (C): układ ciągły - umożliwia rysowanie belki poprzez wskazywanie kolejnych punktów jej położenia

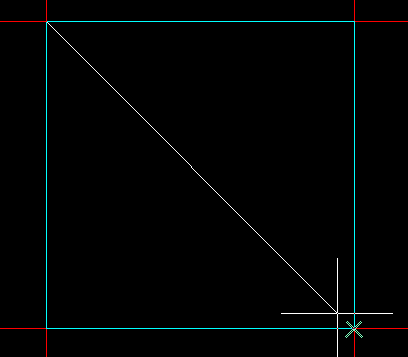

•   lub (R): układ prostokątny - umożliwia wrysowanie belki na obwodzie wskazanego prostokątnego obszaru


•   lub (S): układ wzdłuż osi - umożliwia wrysowanie belki wzdłuż osi po wskazaniu dwóch punktów na niej leżących


•   lub (D): równiemiernie dodaj ściany - umożliwia podział ściany na jednakowe segmenty


•   lub (X): wskaż ściany na rysunku aby określić parametry - umożliwia wrysowanie ściany o parametrach jak wskazana ściana z rysunku.
