Warstwy

Warstwy w projektowaniu CAD służą do organizowania i grupowania różnych typów informacji rysunkowej, działając jak przezroczyste nakładki na których umieszcza się poszczególne elementy projektu. Każda warstwa może mieć przypisane własne właściwości takie jak kolor, typ linii i grubość linii, co ułatwia wizualne rozróżnianie różnych kategorii obiektów.

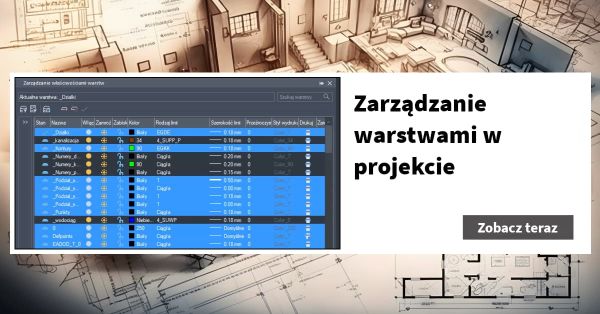

Warstwy umożliwiają precyzyjne zarządzanie widocznością elementów rysunku. Można włączać lub wyłączać warstwy, co kontroluje zarówno wyświetlanie obiektów na ekranie, jak i ich drukowanie. Zamrażanie warstw dodatkowo zapobiega regeneracji obiektów na tych warstwach, co przyspiesza pracę z dużymi projektami. Blokowanie warstw chroni obiekty przed przypadkową edycją, zachowując jednocześnie ich widoczność.

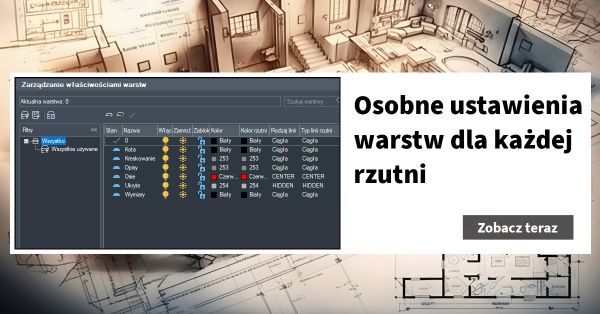

W praktyce projektowej warstwy pozwalają na tematyczne grupowanie elementów - na przykład instalacja elektryczna może być na jednej warstwie, sanitarna na innej, a wymiary na osobnej warstwie z wyróżniającym się kolorem. Warstwy są również kluczowe przy pracy z wieloma rzutniami w przestrzeni papieru, gdzie można ustawić różne widoki warstw dla każdej rzutni osobno. Podstawową zasadą jest, że każdy obiekt w rysunku znajduje się na jednej warstwie, a nowe obiekty tworzone są na bieżącej warstwie.

Warstwy można filtrować, grupować i organizować w drzewo, co ułatwia nawigację w złożonych projektach zawierających setki warstw.
