Lustro w pionie i poziomie względem wskazanego punktu

Tworzy kopię lustrzaną wybranych obiektów w pionie i w poziomie względem wskazanego punktu.

Lustro w pionie i poziomie względem wskazanego punktu



Ikona:  34 Lustro w pionie i poziomie względem wskazanego punktu
Nazwa polecenia: MirrorByPoint
Kompatybilność: ZWCAD Classic
Funkcje powiązane:

Kopiuj poprzez obrót

Szyk przez wybrane punkty

Rozszerzone przycinanie

Rysuj kraty

Rysuj strzałki wzdłuż klikanych punktów



Opis:

Po kliknięciu na ikonę zaznaczamy obiekt lub obiekty które chcemy skopiować lustrzanie względem punktu i naciskamy Enter. Następnie klikamy na punkt wyznaczający punkt przecięcia pionowej i poziomej osi kopiowania. Możemy kliknąć w dowolne miejsce okna projektu nie musi to być punkt jako obiekt. Efektem działania funkcji są 3 kopie lustrzane - względem osi pionowej osi poziomej i punktu ich przecięcia.

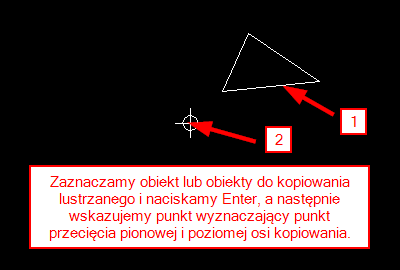

Lustro w pionie i poziomie względem wskazanego punktu 1

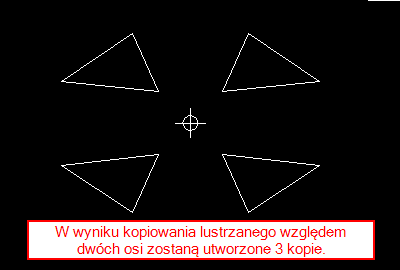

Lustro w pionie i poziomie względem wskazanego punktu 2

Synonimy: Lustro względem 2 osi
