Obliczenia wytrzymałościowe belek

Obliczenia wytrzymałości belek w programie ZWCAD MFG 2026

Dzisiaj zajmiemy się obliczeniem wytrzymałości belek oraz rysowaniem wykresów ugięć, naprężeń, sił tnących oraz momentów. Do tego zadania wykorzystamy obliczenia momentów bezwładności przekroju z poprzedniego poradnika i sprawdzimy jakie opcje oferuje nasz program CAD.

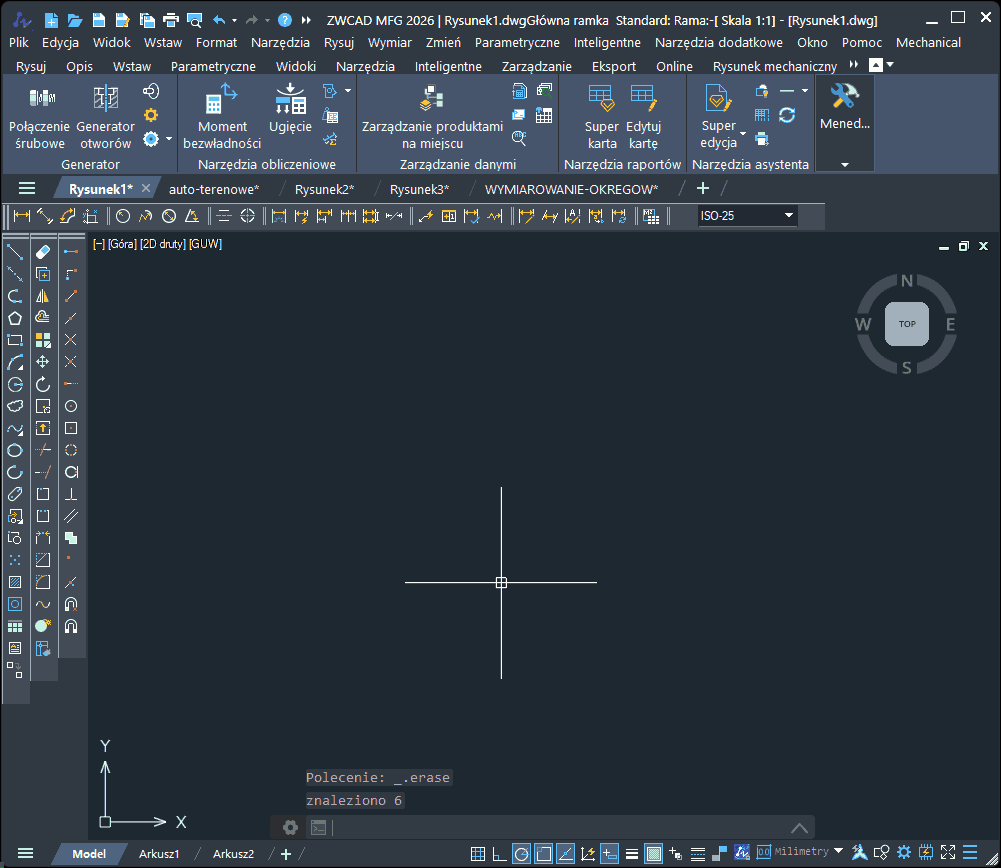

Funkcja Ugięcie, z której będziemy korzystać, znajduje się na wstążce Zestaw narzędzi. Jest również dostępna pod poleceniem ZWMDEFLINE.

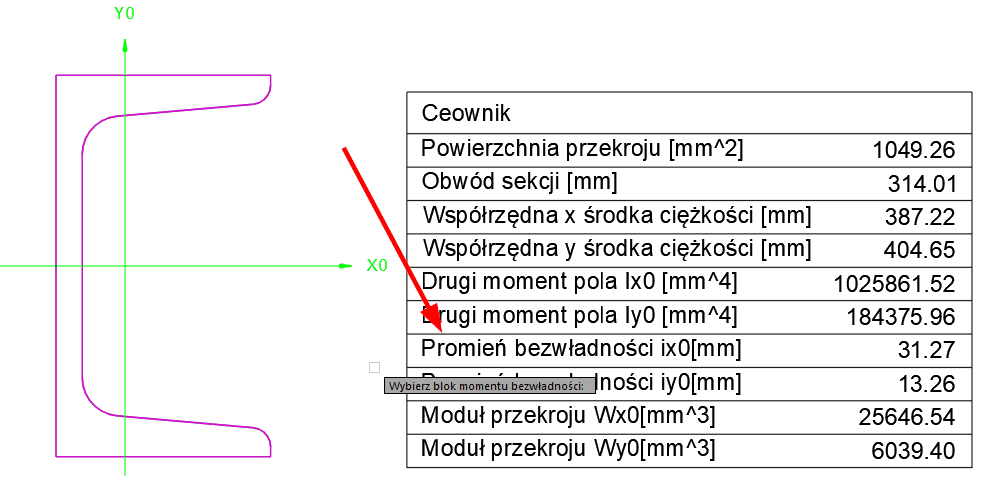

 Po uruchomieniu funkcji należy wskazać tabelę z obliczeniami; o tym jak ją zrobić pisaliśmy już wcześniej.

Następnie należy wskazać miejsce początkowe do rysowania linii albo wskazać istniejącą. Po narysowaniu pojawi sie okno, które umożliwi nam definiowanie podpór oraz obciążeń.

Przyciski po lewej umożliwiają wstawianie podpór a przyciski po prawej odpowiadają za różne rodzaje obciążeń. Zobaczmy jak wygląda przykładowe wstawianie jednego i drugiego:

Powyżej znajdują się wstawione podpory. Następnym krokiem jest dodanie obciążeń:

Po wybraniu miejsca i wpisaniu wartości możemy przejść do kliknięcia Oblicz. Program zapyta wtedy o to, co dokładnie ma się znaleźć na rysunku CAD:

Po zaznaczeniu takich opcji ZWCAD MFG wyrysuje odpowiednie obciążenia.

Zostanie również wstawiona tabela, która zawiera gotowe wyliczenia:
