Czyli jak w ZWCADzie wykorzystać potencjał danych GIS do tworzenia projektów CAD
Korzystając z rysunku zawierającego dane SHP przygotujemy projekt planu miasta oraz wydrukujemy go do pliku PDF. W tej części poradnika skupimy się na tym, by odpowiednio przygotować przykładowy rysunek.
Wstęp
Potrzebna nam będzie nakładka ZWGeo, działająca na ZWCADzie Professional. Zachęcam do pobrania i przetestowania naszej autorskiej aplikacji. Przygotowaliśmy również przykładowy plik zawierający dane SHP, które możemy odczytać właśnie dzięki ZWGeo.
Po zainstalowaniu aplikacji należy ją uruchomić z ikony na pulpicie, a w kolejnych uruchomieniach programu można równie dobrze skorzystać z funkcji Wczytaj, by załadować ZWGeo do ZWCADa. Nasza aplikacja dodaje 3 zakładki do wstążki programu, jednak w tym projekcie będziemy korzystać niemal wyłącznie z zakładki ZWGis.
Będzie nam ona potrzebna do kilku rzeczy, w tym do odczytania metadanych zapisanych jako shapefile. Możemy je podejrzeć za pomocą Panelu GIS i zakładki Dane SHP.

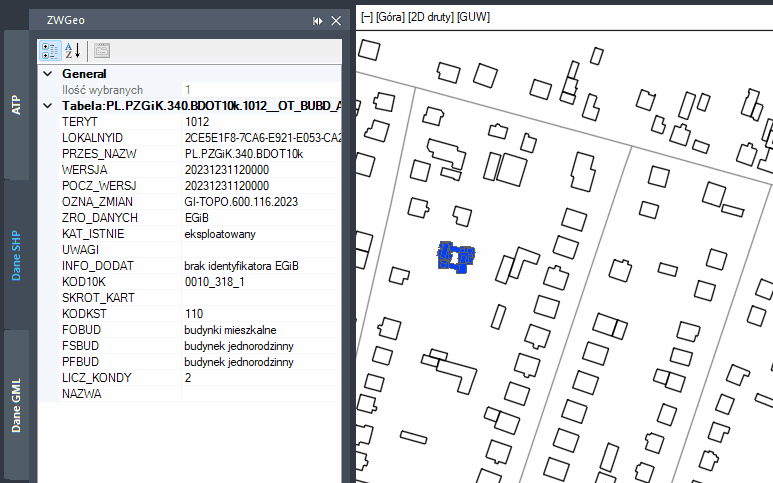

Dzięki temu klikając na budynek możemy zobaczyć kilka z jego właściwości, np. zastosowanie, liczbę kondygnacji, stan czy kod 10k. To własnie na podstawie części tych danych będziemy przygotowywali rysunek CAD.
Przygotowanie rysunku
Jedną z pierwszych rzeczy, jakie projektant robi przygotowując sobie rysunek jest spojrzenie na warstwy i odpowiednie ich ustawienie. Podobnie zrobimy w tym wypadku.

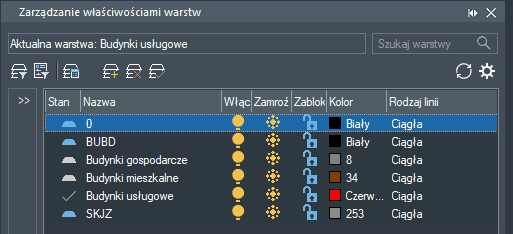

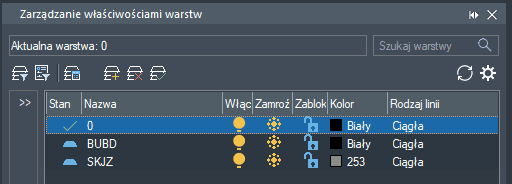

Domyślnie mamy tylko dwie dodatkowe warstwy oznaczające budynki i drogi. Zaczniemy od dopasowania ich pod względem koloru oraz dorobienia kilku dodatkowych.
Mając gotowe warstwy, należy na nie przenieść odpowiednie obiekty. Przyda nam się do tego kolejna z funkcji ZWGeo, mianowicie Wybierz.
Wybierz
Skorzystamy teraz z kilku funkcji z panelu Narzędzia SHP. Na początek będzie to wspomniana funkcja Wybierz.
Umożliwia ona szybkie i wygodne zaznaczenie obiektów zgodnie z ich metadanymi.
Po uruchomieniu należy wybrać zbiór danych i atrybuty. Widzieliśmy je wcześniej w panelu danych SHP.

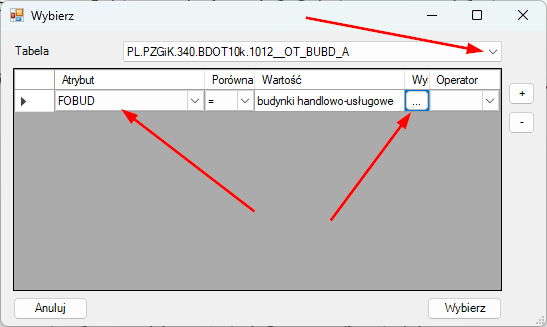

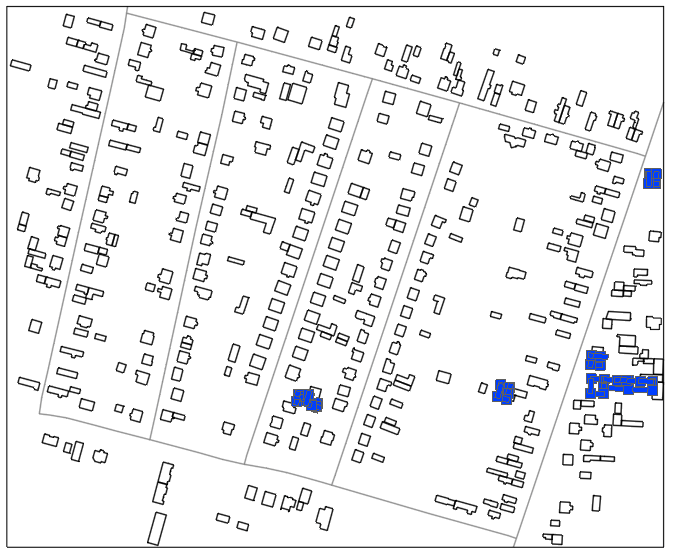

Wybieramy zbiór danych budynków, czyli OT_BUBD_A, następnie atrybut FOBUD. Widzieliśmy wcześniej, że opisuje on przeznaczenie budynków. Następnie klikając na wielokropek wybieramy wartość atrybutu z puli dostępnych, pierwszym będą budynki handlowo-usługowe. Klikając Wybierz zaznaczone zostaną wszystkie budynki o tym przeznaczeniu w naszym projekcie CAD.
Teraz wystarczy zmienić warstwę na budynki usługowe. Następnie powtórzyć tą czynność jeszcze dwa razy dla pozostałych rodzajów budynków.

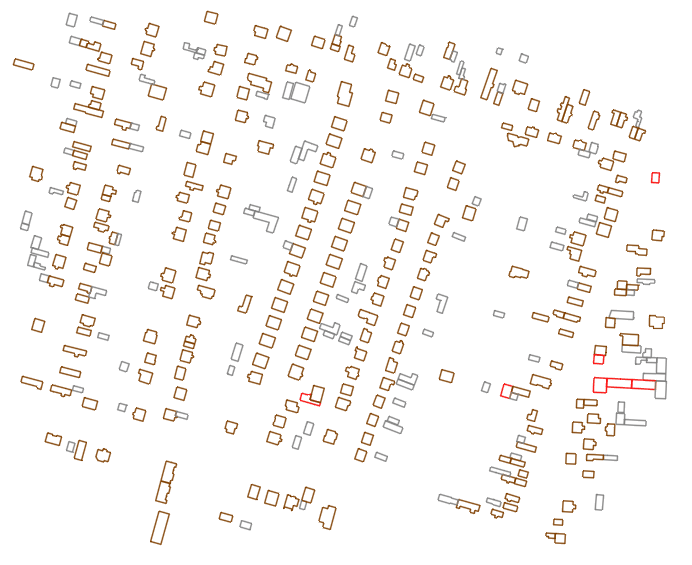

Tak oto prezentuje się efekt podzielenia budynków w ZWCADzie zgodnie z ich zastosowaniem. Dodatkowo wyłączyłem warstwę dróg i ramki, by łatwiej nam się wykonywało kolejne czynności.
Opisywanie budynków atrybutami
Skorzystamy teraz z funkcji Etykietuj by wprowadzić grupowo oznaczenia budynków, po raz kolejny operując na danych SHP i korzystając z aplikacji ZWGeo.
Po zaznaczeniu wszystkich obiektów i uruchomieniu funkcji otworzy nam się panel do opisywania obiektów CAD.

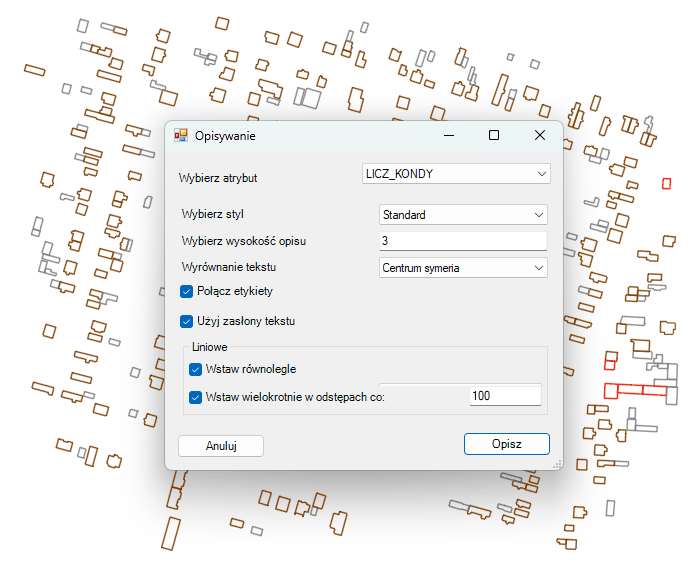

Mamy tutaj wiele opcji, takich jak styl czy wielkość tekstu, możliwość stosowania zasłony do opisu czy łączenie etykiet. Nie zmieniając za bardzo opcji potwierdzamy klawiszem Opisz.

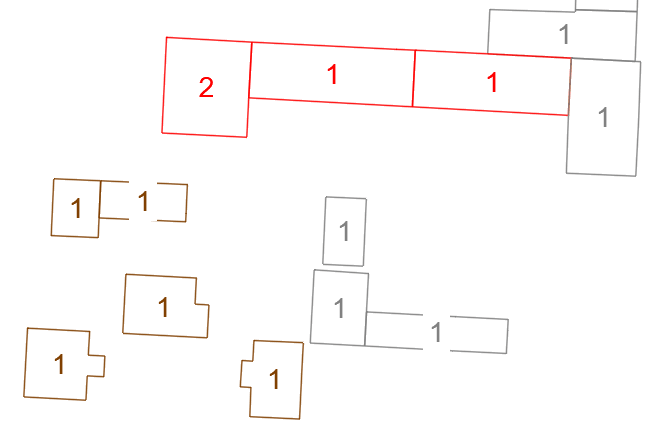

W efekcie budynki w ZWCADzie zostały opisane ilością swoich kondygnacji. Dzięki masce tła każda cyfra jest widoczna i wyraźna.
Zapraszam na kolejną część artykułu, w której zajmiemy się opisaniem ulic swoimi nazwami oraz edytowaniem tak powstałego opisu:
Tworzymy projekt GIS z nakładką ZWGeo cz. 2
