Jak przy pomocy ZWCADa wygodnie opisać ulice w projekcie CAD, odwrócić kierunki drogi oraz zmienić oznaczenie wysokości budynków
W drugiej części naszego poradnika (Zobacz na pierwszą część - Tworzymy projekt GIS z nakładką ZWGeo cz. 1) będziemy kontynuować opisywanie obiektów na rysunku atrybutami SHP. Dodatkowo skorzystamy z narzędzi ZWCADa i ZWGeo do edycji opisów i zmiany kierunku polilinii.
Podmiana tekstu
ZWGeo oznaczyło nam budynki wartością oznaczającą ilość kondygnacji. Liczba ta pojawiła się z maską tła, dzięki czemu wszystko jest wyraźnie widoczne. Co natomiast, jeśli chcemy by wartość liczbowa była przedstawiona cyfrą rzymską?

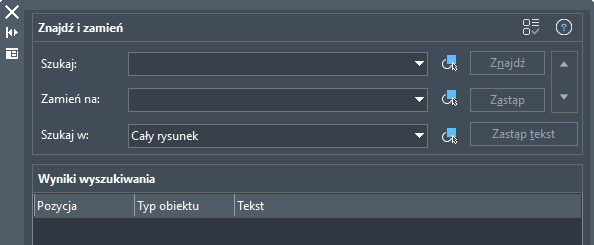

Rozwiązaniem jest wbudowana funkcja samego ZWCADa, a dokładniej to Znajdź i zamień, dostępna w zakładce Narzędzia.
W tym miejscu w łatwy sposób możemy zamienić tekst na rysunku na inny.
Oto jak to zrobić krok po kroku:

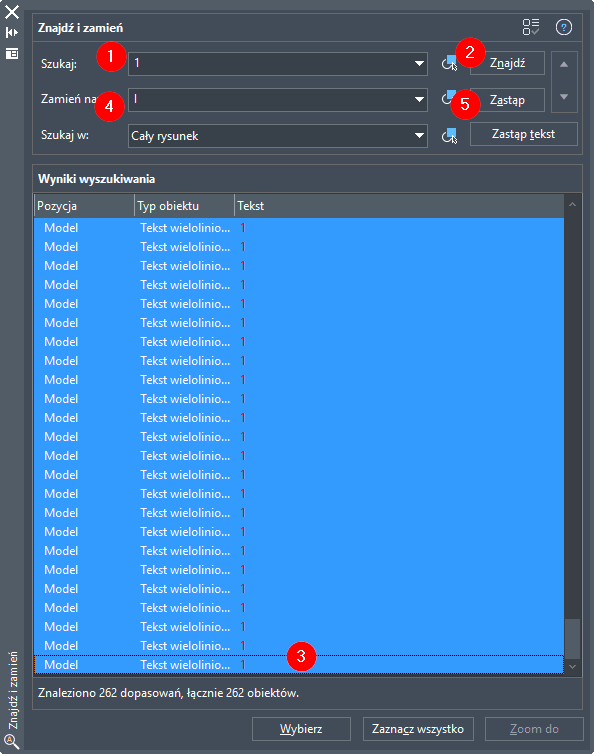

- Wpisujemy numer piętra, jaki chcemy zamienić.
- Wyszukujemy w rysunku.
- Zaznaczamy pierwszy wynik i zjeżdżamy na sam dół listy wyszukiwania. Z wciśniętym klawiszem Shift klikamy na ostatnią pozycję. Jest to powszechny skrót z systemu Windows do zaznaczania zakresu pozycji. W ten sposób mamy zaznaczone wszystkie wyniki.
- Wpisujemy wartość, jaką chcemy, czyli rzymską jedynkę (I).
- Klikamy zastąp.
Całość powtarzamy dla drugiego piętra. Oczywiście, gdyby na rysunku było tych pięter więcej, należałoby tę szybką akcję przeprowadzić jeszcze kilka razy.

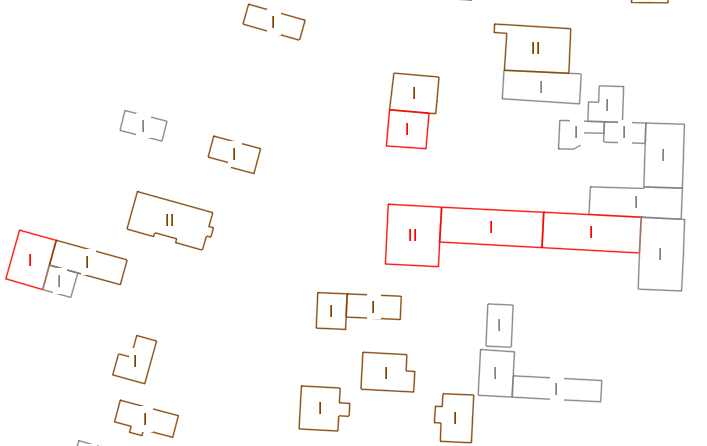

Efektem jest nowe oznaczenie ilości pięter na rysunku:
Nazywanie ulic
Na początek wyłączyłem widoczność wszystkich warstw poza SKJZ, na której znajdują się drogi.

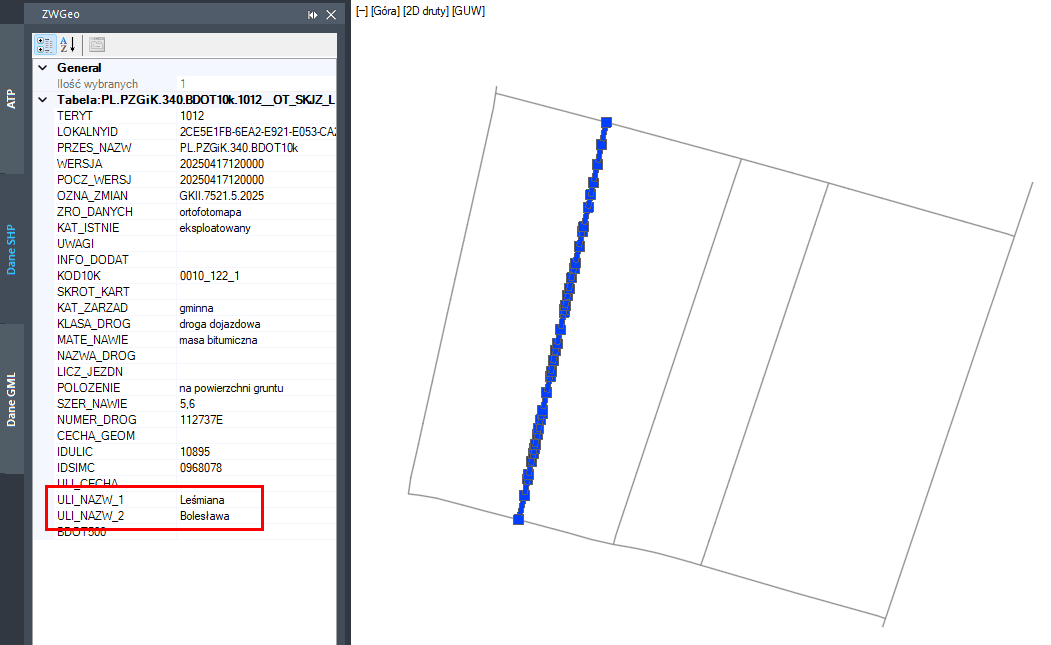

Widzimy tutaj dwa atrybuty odpowiadające za nazwę drogi. W niektórych ulicach wygląda to inaczej, jednak musimy wziąć to pod uwagę w naszym projekcie CAD.
Wracamy więc do wstążki ZWGis i uruchamiamy funkcję Etykietuj.

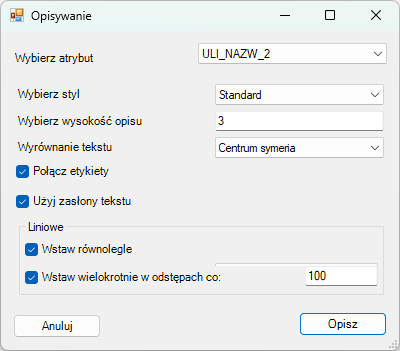

Tym razem opiszemy całość innym atrybutem, a konkretnie dwoma. Najpierw imieniem, a potem nazwiskiem w tym przypadku. Po kliknięciu Opisz zobaczymy zmiany.
Pojawi się opis z maską tła nad każdą z zaznaczonych ulic. W tym konkretnym przypadku wyszło kilka drobnych problemów, jednak nimi zajmiemy się później. Teraz powtórzmy polecenie, wybierając drugi z atrybutów.

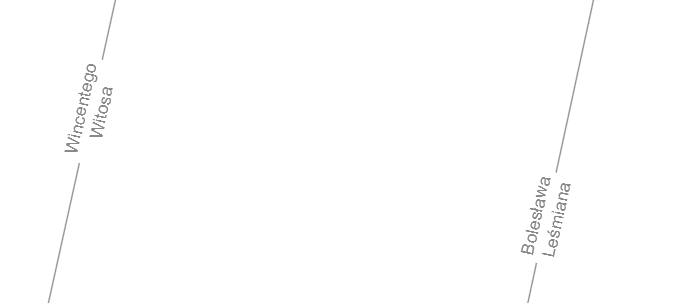

Dzięki temu drugi atrybut został dodany i powstał wygodny opis drogi z imieniem i nazwiskiem (w tym przypadku).
Potencjalne problemy
Jest wiele rzeczy, które mogą utrudnić to zadanie. Spójrzmy na kilka z możliwych komplikacji.

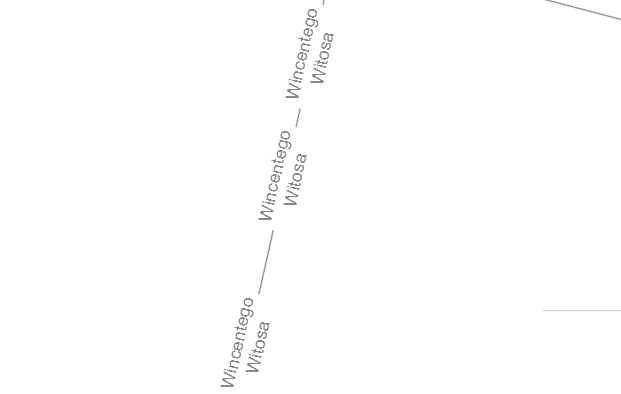

Tak gęsty opis powoduje mniejszą przejrzystość projektu CAD. Spowodowany on jest tym, że droga podzielona jest na kilka krótkich segmentów. Na szczęście naprawa tego jest bardzo łatwa.

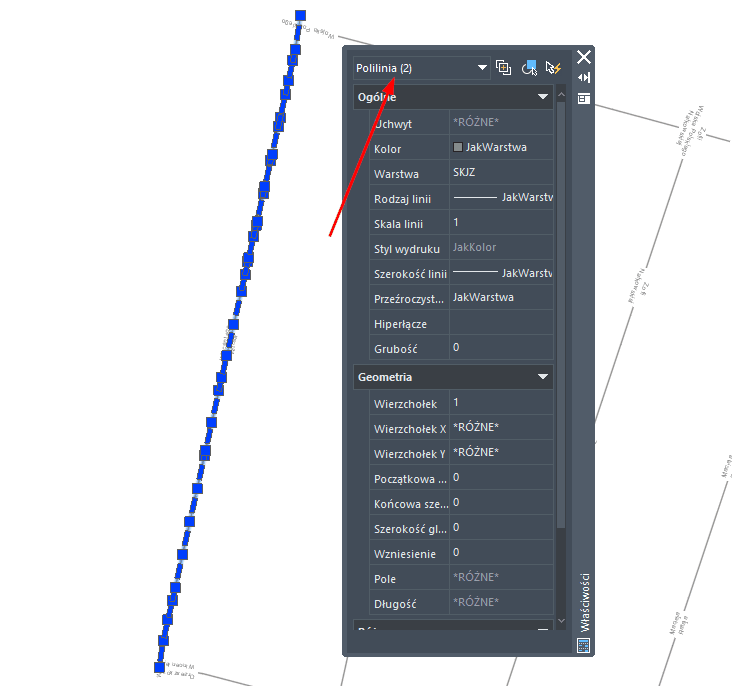

Usunąłem przeszkadzające etykiety i zaznaczyłem całą ulicę. ZWCAD ma wbudowane polecenie POŁĄCZ, które rozwiąże ten problem.

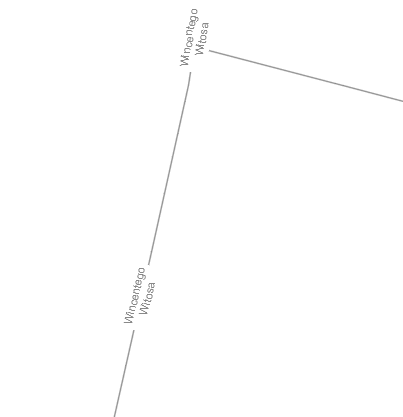

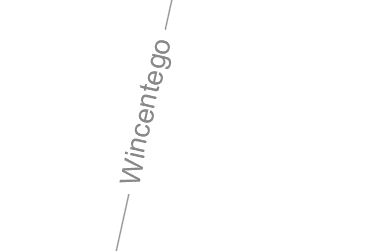

Nasz program CAD połączył dwie polilinie w jedną, więc powtórzyłem funkcję ZWGisa i opisałem jeszcze raz tą drogę. Powstały opis jest znacznie czytelniejszy:

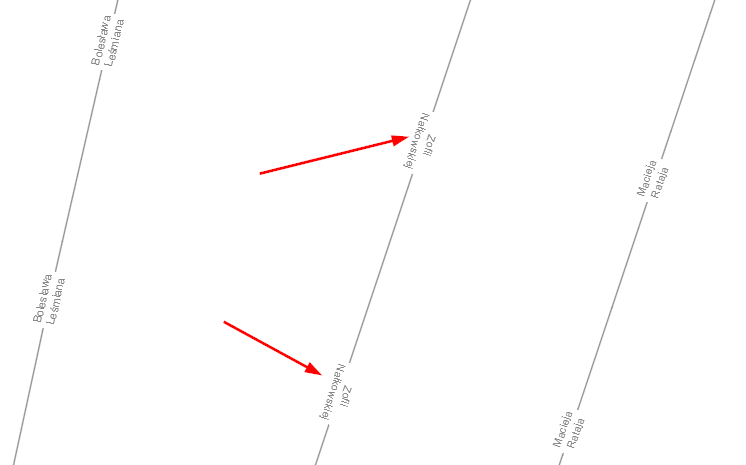

Kolejnym problemem może się okazać odwrócony kierunek polilinii. Efektem będzie opis, który będzie przeciwny do pozostałych:
Każda polilinia ma swój początek i koniec, ale zwykle nie ma to znaczenia czy rysowana jest od lewej do prawej czy odwrotnie. W tym jednak wypadku, jest to o tyle wazne, że wpływa na to, w którą stronę zamieszczony będzie opis.

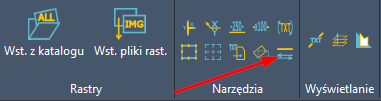

ZWGeo od niedawna ma funkcję do odwracania kierunku polilinii, które jest dostępne na wstążce ZWGeo w panelu Narzędzia:

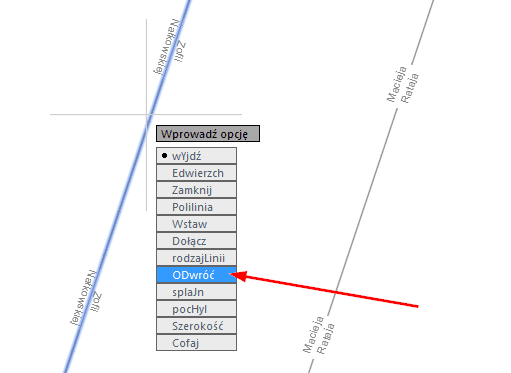

Alternatywnie można skorzystać z EDPLIN - polecenia do edycji polilinii. Należy wtedy wskazać drogę, zatwierdzić Enterem i wybrać opcję do odwracania kierunku:

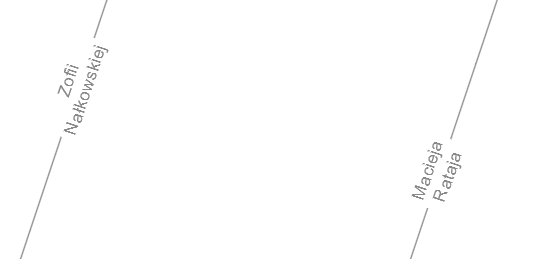

Następnie opis będzie dodawany zgodnie z nowym kierunkiem i nie będzie stanowił kontrastu dla pozostałych ulic.
Zobacz kolejną część Tworzymy projekt GIS z nakładką ZWGeo cz. 3
