Liniowa

Umożliwia utworzenie powierchni pomiędzy dwoma krzywymi w przestrzeni 3D.

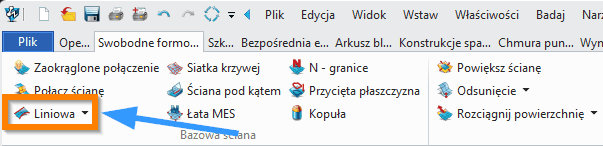

Swobodne formowanie > Bazowa ściana

Komenda Powierzchnia liniowa (Ruled Surface) w ZW3D służy do tworzenia powierzchni z liniowymi przekrojami pomiędzy dwiema krzywymi ścieżkowymi. Jest to potężne narzędzie do generowania płynnych, liniowych przejść między dowolnymi dwoma krzywymi, niezależnie od tego, czy są one płaskie czy przestrzenne, otwarte czy zamknięte. Powierzchnia liniowa powstaje przez poprowadzenie nieskończonej płaszczyzny pomiędzy dwoma krzywymi, tworząc powierzchnię która linearnie przechodzi z jednej krzywej do drugiej.

Funkcja znajduje zastosowanie w wielu obszarach projektowania, szczególnie w modelowaniu złożonych kształtów, gdzie potrzebne jest kontrolowane przejście między różnymi profilami. Powierzchnie liniowe są szeroko wykorzystywane w projektowaniu form, przy tworzeniu struktur łodzi i samolotów, w projektach wymagających rozwijania powierzchni na płaszczyznę bez rozciągania, oraz w tworzeniu przejść pomiędzy różnymi elementami bryły. Przykładami zastosowań mogą być: tworzenie powierzchni krawędzi, łączenie różnych profili w konstrukcjach rurowych, projektowanie elementów blacharskich, modelowanie zakrzywionych przejść w obudowach produktów, czy generowanie powierzchni wykorzystywanych w projektowaniu form wtryskowych. Szczególnie przydatna jest przy tworzeniu powierzchni rozwojowych, które później można rozłożyć na płasko do produkcji z materiałów arkuszowych.​

Metody i opcje działania komendy

Komenda oferuje kilka metod tworzenia powierzchni liniowej w zależności od wybranych ustawień. Podstawowa metoda polega na wybraniu dwóch krzywych ścieżkowych i utworzeniu bezpośredniego przejścia liniowego między nimi. Dodatkowo można wykorzystać krzywą prowadzącą - Grzbiet (spine curve), która kontroluje sposób, w jaki powierzchnia jest generowana - w tym przypadku powierzchnia powstaje poprzez przesuwanie nieskończonej płaszczyzny prostopadle do krzywej prowadzącej od jej początku do końca, a powierzchnia jest tworzona tylko w miejscach, gdzie płaszczyzna przecina się z obiema krzywymi ścieżkowymi.​

Opcja Próbuj przyciąć płaszczyznę (Attempt Trimmed Plane) automatycznie sprawdza, czy gdy obie linie powierzchni liniowej leżą na tej samej płaszczyźnie, powierzchnia może zostać zastąpiona obciętą płaszczyzną. Gdy opcja jest odznaczona, powierzchnia liniowa generuje płaszczyznę zgodnie z wybranymi ścieżkami.​

Wymagane dane wejściowe komendy

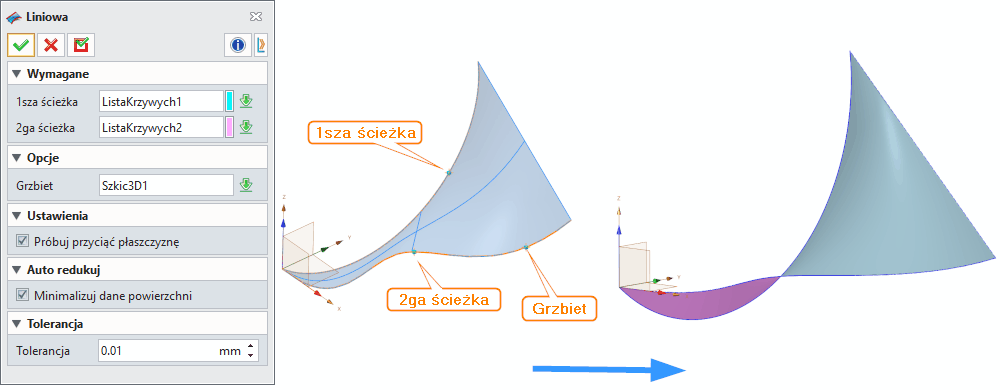

1. Ścieżka (1st path, 2nd path) - Wybór pierwszej i drugiej krzywej ścieżkowej. Podczas przesuwania kursora nad kandydatami na drugą krzywą ścieżkową, wynikowa powierzchnia jest wyświetlana dynamicznie na ekranie jako podgląd.​

Opcjonalne dane wejściowe komendy

Grzbiet (Spine) - Wybór krzywej prowadzącej. Przez użycie krzywej prowadzącej, powierzchnia jest tworzona poprzez przesuwanie nieskończonej płaszczyzny prostopadle do krzywej prowadzącej i od początku do końca tej krzywej. Powierzchnia jest tworzona tylko tam, gdzie nieskończona płaszczyzna przecina się z krzywą prowadzącą i obiema krzywymi ścieżkowymi.​

Próbuj przyciąć płaszczyznę (Attempt Trimmed Plane) - Gdy ta opcja jest zaznaczona, a dwie linie powierzchni liniowej znajdują się na tej samej płaszczyźnie, powierzchnia liniowa może zostać zastąpiona obciętą płaszczyzną. Gdy opcja jest odznaczona, powierzchnia liniowa generuje płaszczyznę zgodnie z wybranymi ścieżkami.​

Funkcje dodatkowe, opcje, ustawienia komendy

Minimalizuj dane powierzchni (Minimize surface data) - Użyj tej opcji, aby zmniejszyć liczbę punktów kontrolnych podczas tworzenia powierzchni. Ta opcja może spowolnić wydajność, ale znacznie zmniejsza gęstość punktów kontrolnych i rozmiar pliku. Dzięki temu późniejsze modyfikacje powierzchni i kształtów za pomocą kolejnych operacji modelowania są znacznie szybsze. Opcja automatycznej redukcji danych NURBS (Automatic NURBS data reduction) w konfiguracji (Configuration) kontroluje domyślne ustawienie tej opcji.​

Tolerancja (Tolerance) - Ustaw lokalną tolerancję, która jest ważna tylko dla bieżącego polecenia. Po zakończeniu polecenia będzie używana tolerancja globalna w modelowaniu.​

Tipsy i tricki użycia komendy w oprogramowaniu CAD

Podczas tworzenia powierzchni liniowej kluczowe jest zwracanie uwagi na kierunek krzywych - gdy punkt dopasowania każdej krzywej nie znajduje się w odpowiedniej lokalizacji, można kliknąć krzywą ponownie, aby odznaczyć i kliknąć krzywą w pobliżu przeciwległego końca, aby zmienić lokalizację punktu dopasowania. Strzałki wskazują kierunek krzywej i można je odwrócić, aby obie krzywe były skierowane w tym samym kierunku.​

Ważne jest również, aby wybierać obiekty w odpowiednich miejscach - podczas używania komendy powierzchni liniowej należy upewnić się, że obiekty są wybierane najbliżej pasujących końców. Jeśli wybrane zostaną przeciwległe końce, siatka będzie skręcona.​

Można kliknąć prawym przyciskiem myszy i wybrać opcję Wstaw listę krzywych (Insert Curve List), aby utworzyć parametryczną listę istniejących krzywych do użycia jako dane wejściowe dla tego polecenia.​

Powierzchnie liniowe mogą być używane do tworzenia powierzchni, które można rozłożyć na płaszczyznę bez rozciągania lub rozrywania - są to powierzchnie rozwijalne. Tego typu powierzchnie są wykorzystywane w procesie inżynierii projektowej przemysłu stoczniowego i rurowego do wytwarzania obiektów z blachy.​​

W przypadku pracy z nieparzystą liczbą ścian pomiędzy dwiema krzywymi, warto użyć opcji Zachowaj kształt (Preserved shape), aby uzyskać równomierną ilość powierzchni i otrzymać ładną powierzchnię końcową.​​

Podczas projektowania można wykorzystać funkcję powierzchni liniowej do dodawania rozszerzeń do złożonych powierzchni, tworzenia powierzchni rozłącznych, zastępowania nieobrobnych powierzchni na zaimportowanych modelach powierzchniami obrobionymi (przy użyciu typu stożkowego lub rozciąganego), tworzenia powierzchni rozłącznych i blokujących w projektowaniu form.​

Synonimy komendy dla popularnych programów CAD 3D

Powierzchnia liniowa, powierzchnia rządzona, powierzchnia między krzywymi, przejście liniowe powierzchni, powierzchnia liniowego połączenia, powierzchnia rozwojowa, powierzchnia kierowana linią prostą, powierzchnia między profilami
