Połącz ściany

To polecenie w ZW3D służy do tworzenia powierzchni pomiędzy dwoma krawędziami.

Dodatkowo możemy narzucać warunki brzegowe definiujące łączenie powierzchni np.: styczność, zachowanie krzywizny.

Polecenie należy do grupy: Podstawowa ściana

Polecenie jest dostępne w menu ZW3D > Swobodne formowanie> Podstawowa ściana > Połącz ścianę

Po uruchomieniu funkcji do łączenia ścian wskazujemy 2 krawędzie płaszczyzn.

Ważne jest również aby kierunek wektorów połączenia był jednakowy, jeśli kierunki będą przeciwne możemy otrzymać skręconą powierzchnię.

Po zaznaczeniu dwóch krawędzi zostanie wyświetlony podgląd tworzonej powierzchni.

Na animacji poniżej pokazaliśmy sposób działania funkcji do łączenia powierzchni.

Za pomocą opcji łączenia powierzchni możemy wpływać na ciągłość czyli sposób przechodzenie jednej powierzchni w drugą:

Ciągłość - Brak

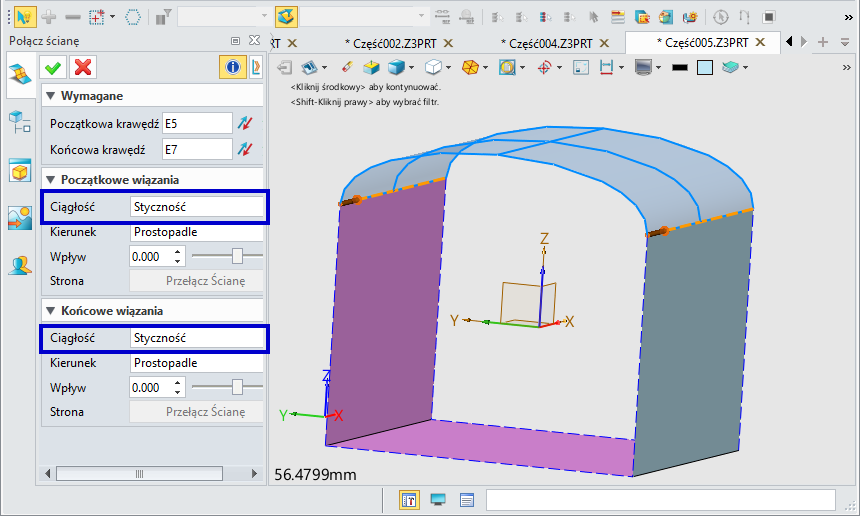

Ciągłość - Styczność

Ciągłość - Zachowanie krzywizny

Ciągłość - wpływ krzywych
