Sterowany wielokąt

Umożliwia graficzne przeanalizowanie sposobu, w jaki krzywa jest konstruowana matematycznie na podstawie punktów kontrolnych w przestrzeni 3D.

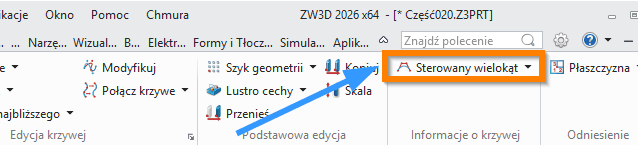

Szkic 3D > Informacje o krzywej

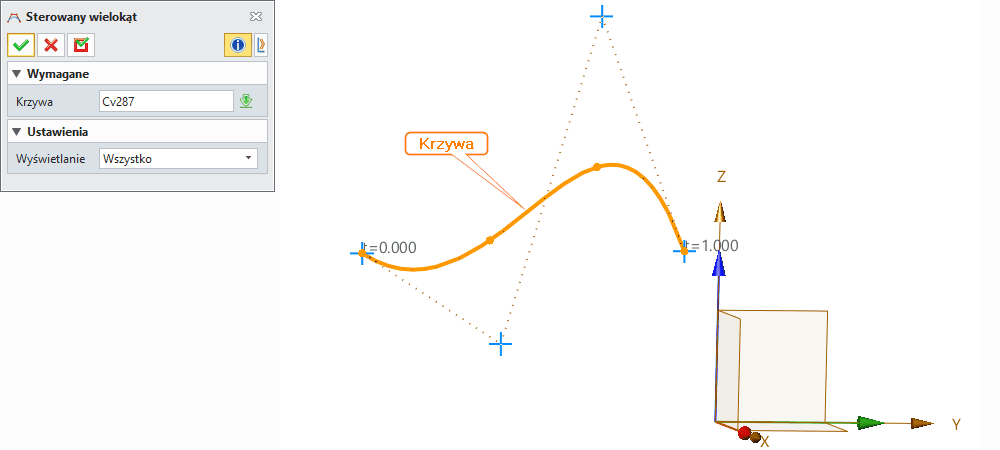

Aby użyć funkcji, wymagane jest wskazanie Krzywej. Polecenie służy do wyświetlania wielokąta kontrolnego krzywej, czyli układu odcinków łączących punkty kontrolne krzywej (np. Béziera lub NURBS). Pomaga zrozumieć geometrię i sposób kształtowania krzywej na podstawie jej punktów bazowych.

✳️ Zastosowanie:

• Do krzywych 2D i 3D.

• Działa także w obrębie zespołów i podzespołów.

• Wielokąt kontrolny znika po zmianie widoku.

? Dane wejściowe:

• Krzywa – użytkownik wybiera krzywą, której wielokąt kontrolny ma być pokazany.

⚙️ Opcje wyświetlania:

• Punkty – pokazuje tylko punkty kontrolne.

• Wielokąt (polygon) – pokazuje tylko połączenia między punktami.

• Wszystko – pokazuje zarówno punkty, jak i sieć.
