Premiera ZWCAD Architecture 2015

ZWCAD Architecture 2015 baner



Mamy przyjemność poinformować Państwa, że dostępna jest już oficjalna wersja programu ZWCAD Architecture 2015.

Nowa wersja ZWCAD Architecture, która oparta jest na jądrze ZWCAD+ 2015 Professional wprowadza m.in:

1. Ściany warstwowe

W Europie i innych częściach świata, w których temperatury ulegają znacznym wahaniom stosuje się ściany warstwowe. Aby umożliwić projektantom stosowanie tego rodzaju przegród, ZWCAD Architecture wprowadza funkcjonalności umożliwiające tworzenie ścian warstwowych.

sciany warstowe 1

1.1. Tworzenie nowej ściany od podstaw (polecenie CJQL)

Menu Ekranowe: Wall > Wall
Polecenie: S41_CJQL

Podczas tworzenia nowej ściany można dodać kolejne warstwy, określić rodzaj ściany, wysokość, materiał, wzór kreskowania dla każdej warstwy oraz dostosować ustawienia linii bazowej dla każdej ze ścian.

Do programu został wprowadzony parametr określający priorytet warstwy – im mniejszy priorytet tym silniejsza warstwa. Priorytet pozwala określić kolejność, w jakiej powinny łączyć się warstwy.

sciana 1

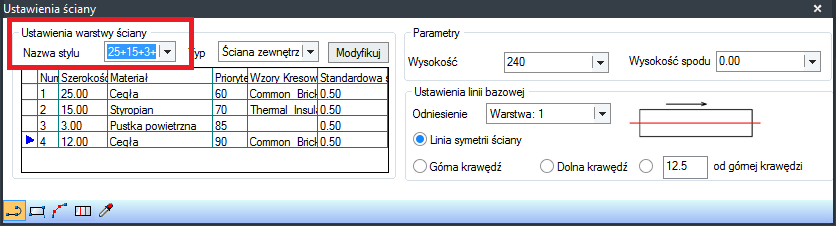

Nowością jest również możliwość zapisywania do biblioteki własnych, utworzonych w programie stylów ścian. Dzięki temu, możemy utworzyć własny zestaw najczęściej używanych konstrukcji ścian:

sciana 2



1.2. Tworzenie nowej ściany z linii/osi (polecenie DXBQ)

Menu Ekranowe: Wall > Wall from Grid/Line
Polecenie: S41_DXBQ

Można także utworzyć ścianę warstwową z osi czy też pojedynczej linii.
sciana 4

2. Nowe materiały:

Lista materiałów została poszerzona o nowe pozycje jak np. drewno, styropian, tynk itp.

sciana 5



3. Nowe funkcje dostępne w ZWCAD+ 2015.

ZWCAD Architecture wprowadza nowe funkcjonalności, które wprowadzone zostały w ZWCAD+ 2015. Są to m.in.:

  • funkcja SuperHatch
  • menedżer odnośników zewnętrznych
  • importowanie map z Google Earth
  • kodowanie UTF-8
  • uproszczony, przejrzysty interfejs
  • oraz nowe funkcje 3D "sweep" i "loft"

    Import google maps
