ZW3D 2026 SP2 - opis zmian i nowości
W wydaniu SP2 skupiono się głównie na usprawnieniach zgłaszanych przez użytkowników oraz na poprawie stabilności i jakości pracy programu
Zapraszamy do zapoznania się ze zmianami.
Pobierz ZW3D 2026 SP2
Poniżej opis kilku nowych funkcji, które można znaleźć w nowej wersji programu ZW3D.

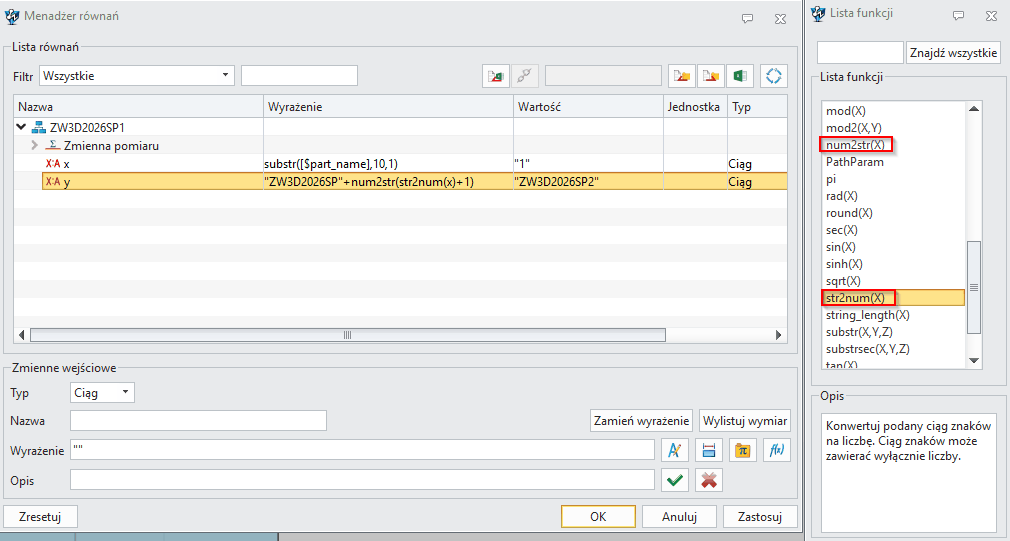

Na liście funkcji pojawiły się dwie nowe pozycje. Pierwsza konwertuje podaną liczbę na ciąg znaków, a druga konwertuje podany ciąg znaków na liczbę. Stosując te funkcje możemy uzyskać część liczbową z ciągu znaków i przekształcić ją na liczbę, którą możemy użyć do dalszych obliczeń. Poniżej znajduje się przykład użycia tej funkcji do wyodrębnienia numeru z nazwy ZW3D2026SP1 i następnie stworzeniu nazwy z kolejnym numerem ZW3D2026SP2.

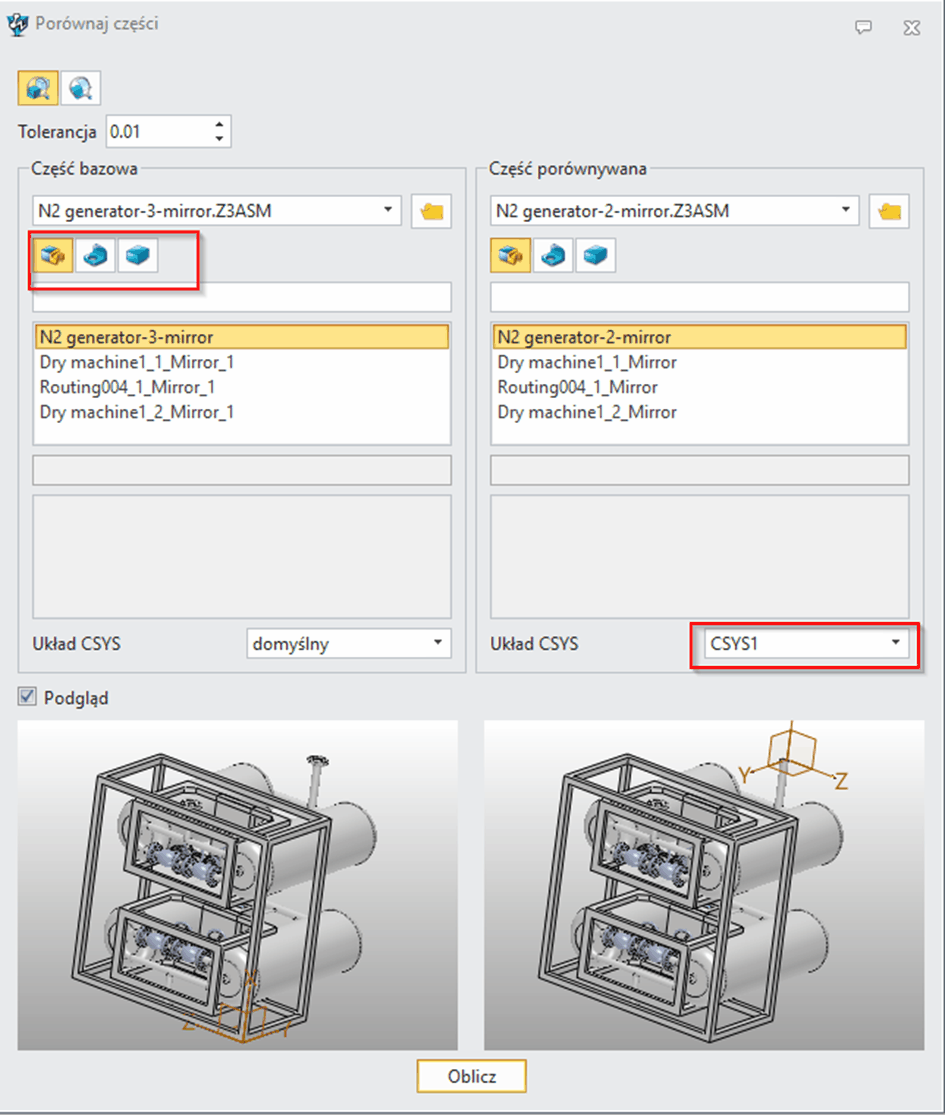

Funkcja Porównaj części została wzbogacona o kilka nowych opcji, możemy porównywać bryły lub powierzchnie. Ponadto w filtrze możemy wybrać rodzaj porównywanych modeli, złożenie, część lub bryłę. Dzięki tej funkcji w ZW3D 2026 SP2 możemy porównać części w złożeniach albo wybierać różne zapisane układy odniesienia.

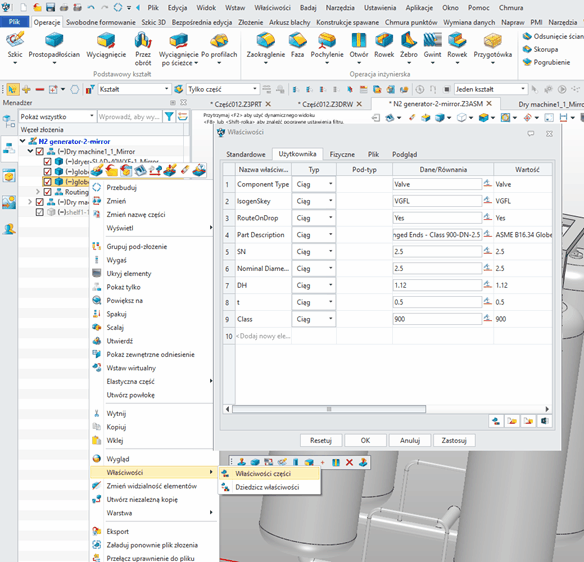

W złożeniu mamy do dyspozycji kilka nowych funkcji; jedną z nich jest możliwość bezpośredniej edycji właściwości części. Teraz aby zmienić właściwości nie musimy edytować części a jedynie wybieramy ją z listy komponentów i pod prawym przyciskiem odnajdujemy właściwości części.

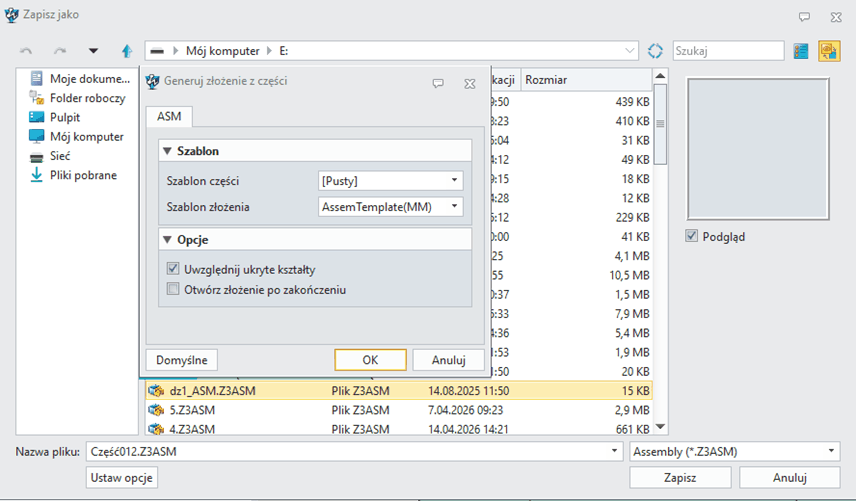

Kolejnym znacznym ułatwieniem ZW3D 2026 SP2 w pracy jest możliwość zapisania pliku wieloobiektowej części jako złożenia.

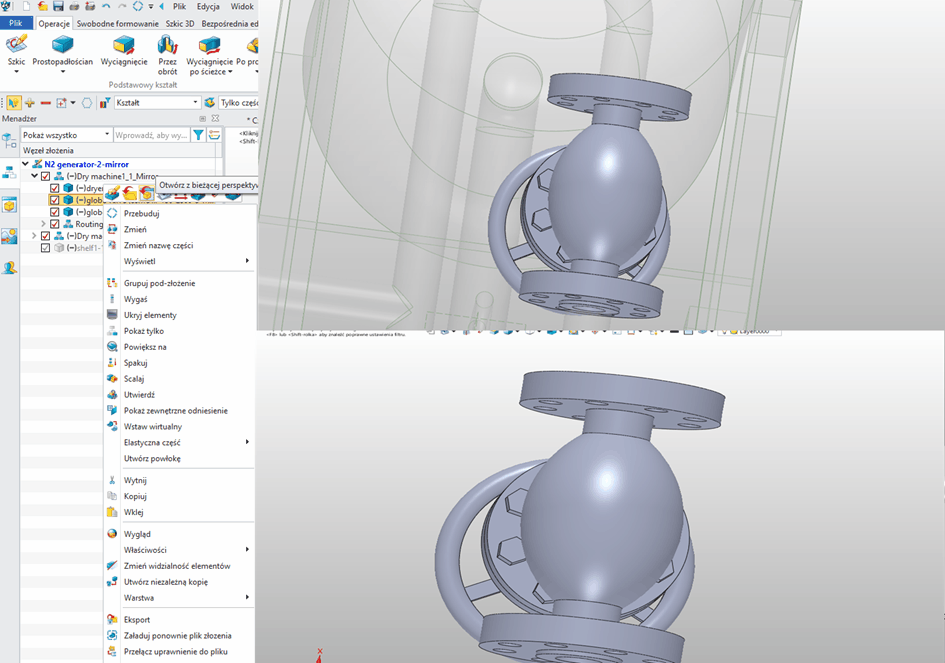

Jeśli potrzebujemy otworzyć jeden z komponentów w złożeniu możemy użyć nowej funkcji Otwórz z bieżącej perspektywy. Komponent otworzy się w osobnym pliku.

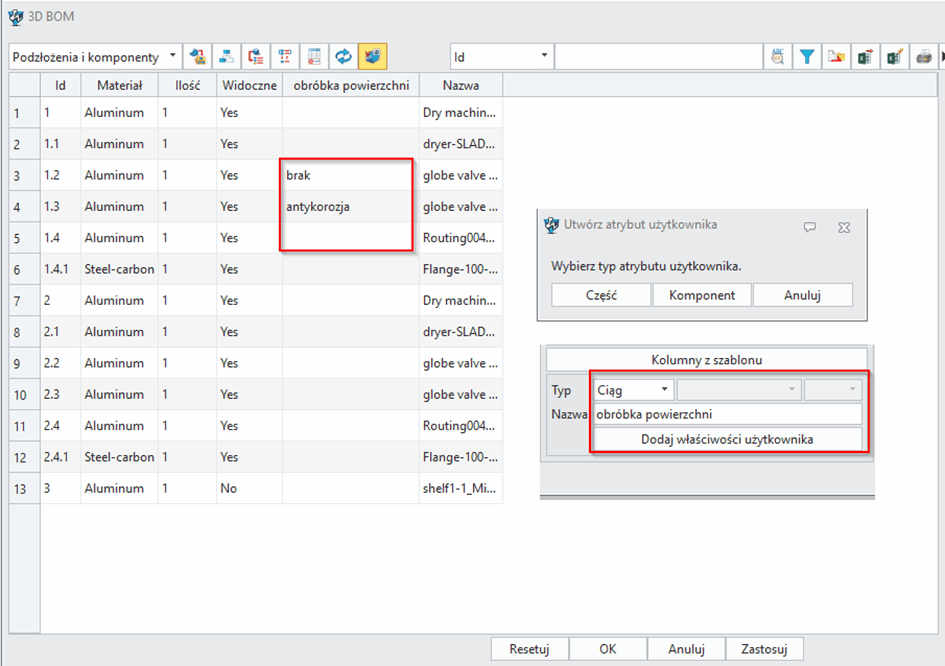

W złożeniach często występuje sytuacja, w której występują te same komponenty ale technika wykończenia powierzchni będzie różna. W ZW3D 2026 SP2 w tabeli BOM możemy uwzględnić taki scenariusz przez dodanie właściwości użytkownika.

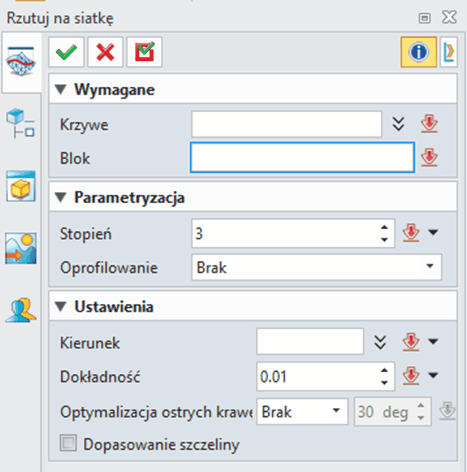

Na wstążce Chmura punktów pojawiły dwa nowe polecenia. Polecenie Rzutuj na siatkę umożliwia rzutowanie krzywych przestrzennych w zadanym kierunku bezpośrednio na blok siatki (np. STL lub chmurę punktów wczytaną jako Blok), dzięki temu łatwiej połączyć geometrię taką jak krzywe czy splajny z powierzchnię wczytanego do dalszej obróbki bloku.

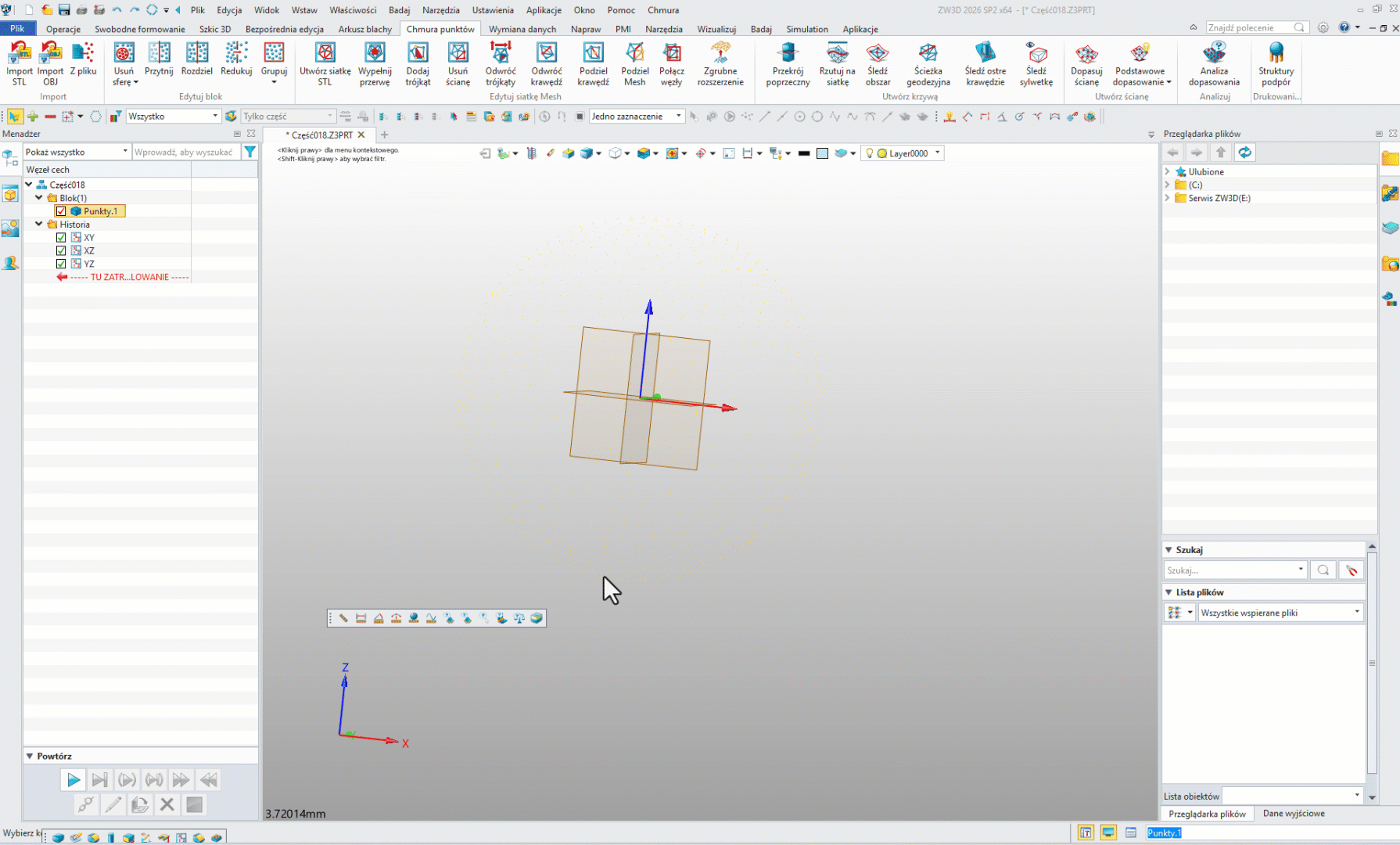

Drugie polecenie to Podstawowe dopasowanie, która umożliwia szybkie dopasowanie chmury punktów do podstawowych kształtów geometrycznych (np. płaszczyzny, walca, kuli).

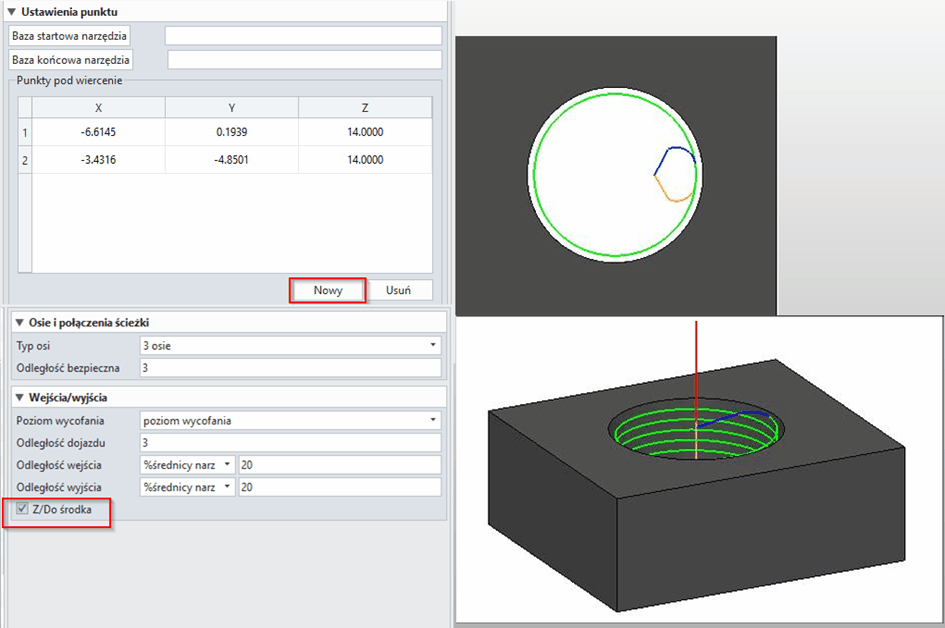

W ZW3D 2026 SP2 na wstążce 2x Frezowanie operacja Frezowanie gwintu została rozbudowana o dwie nowe funkcje: Punkty pod wiercenie i Z/ Do środka. Dzięki temu możemy wskazać konkretny punkt wejścia narzędzia, np. odpowiadający wcześniej wykonanym otworom nawiercającym, dzięki czemu gwintowanie zaczyna się dokładnie w tym miejscu. Możemy też kontrolować, czy narzędzie ma wchodzić i wychodzić z centrum otworu, czy też ma omijać środek i startować po krótszej trajektorii; gdy obie funkcje są użyte jednocześnie, decydujący jest ustawiony punkt pod wiercenie.
Moduł symulacji MES także zawiera kilka nowych elementów w obszarze przygotowania modeli, możliwości analizy i prezentacji wyników. Dodano funkcję zbiorczego uproszczania i naprawy geometrii, umożliwiającą jednorazowe przetworzenie wielu modeli w celu uzyskania geometrii o wyższej jakości.
Rozszerzono możliwości belek Timoshenki, dodając obsługę nieliniowości geometrycznej (duże przemieszczenia i obroty) oraz analizy plastycznej dla przekrojów prostokątnych i kołowych. Pozwala to dokładniej odwzorować zachowanie smukłych elementów prętowych z uwzględnieniem odkształceń postaciowych, znacznych ugięć oraz uplastycznienia materiału w typowych przekrojach konstrukcyjnych.
Dodano obciążenie typu ciśnienie hydrostatyczne, służące do symulacji ciśnienia cieczy działającego na powierzchnie konstrukcji w polu grawitacyjnym. Ciśnienie jest automatycznie zmienne wraz z wysokością słupa cieczy, co umożliwia realistyczną analizę elementów takich jak ściany zbiorników, kadłuby czy przegrody.
Zoptymalizowano postprocessing analizy drgań losowych, umożliwiając eksport wyłącznie wartości RMS, bez konieczności generowania i przeglądania pełnych widm odpowiedzi oraz pozostałych szczegółowych wyników w całym zakresie częstotliwości.
