Liczba Poissona charakteryzuje sprężystość materiału.

Właściwości liczby Poissona:

  1. Należy do grupy stałych materiałowych.
  2. Jest ona bezwymiarowa.
  3. Nie zależy od wymiarów i kształtu materiału.
  4. Jest taka sama dla rozciągania i ściskania.

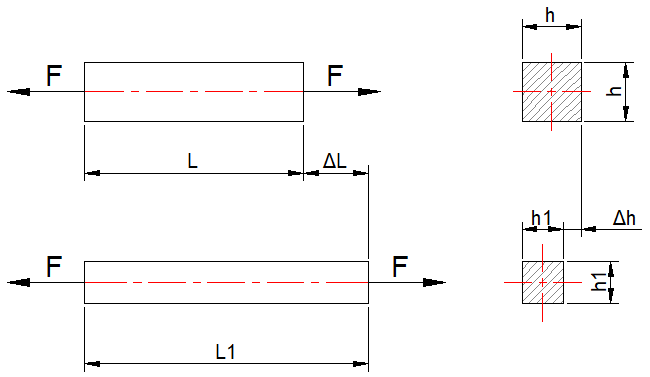

Rozważmy pręt, który ma początkową długość L oraz przekrój kwadratowy h. Po rozciąganiu długość wzrasta do L1 a przekrój maleje do h1.

liczba poissona



Wydłużenie względne możemy opisać wzorami:

wydluzenie wzgledne



Liczba Poissona ν będzie miała postać:

wzor na liczbe poissona

W tabeli poniżej zestawiono wartości liczby Poissona dla różnych materiałów.

# Materiał Liczba Poissona
1 Stal 0,25÷0,33
2 Żeliwo 0,24÷0,28
3 Aluminium 0,31÷0,42
4 Miedź 0,30÷0,34
5 Brąz 0,32÷0,35
6 Mosiądz 0,32÷0,42
7 Cynk 0,22
8 Ołów 0,46÷0,50
9 Guma 0,50
10 Złoto 0,42
11 Srebro 0,39
12 Beton 0,08÷0,18
13 Kamień 0,16÷0,34
14 Szkło 0,20÷0,26
15 Kauczuk 0,47÷0,50
16 Parafina 0,50
17 Korek 0,00
18 Celuloid 0,39
