Przenieś dopasowane

Umożliwia na przeniesienie obiektu zgodnie z pozycją innego obiektu.

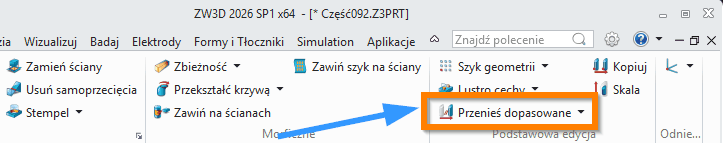

Operacje > Podstawowa edycja

Przenieś dopasowane (Move/Copy by Aligning Frames)

Komenda umożliwia przenoszenie lub kopiowanie elementów bryłowych w przestrzeni 3D poprzez dopasowanie jednej ramki referencyjnej (płaszczyzny bazowej lub planarnej ściany części) do drugiej. Jest to zaawansowane narzędzie pozycjonowania, które automatycznie oblicza transformację geometryczną potrzebną do wyrównania elementów względem wskazanych powierzchni odniesienia. Funkcja znajduje zastosowanie przy montażu złożeń, pozycjonowaniu komponentów względem siebie, replikacji elementów w określonych lokalizacjach oraz tworzeniu symetrycznych układów części. Przykładowo, można użyć tej komendy do umieszczenia zaworu na kołnierzu rurociągu poprzez dopasowanie płaszczyzny montażowej zaworu do płaszczyzny kołnierza, lub do skopiowania uchwytu z jednej strony obudowy na drugą z wykorzystaniem płaszczyzn symetrii. Wszystkie kopie szkiców wykonane przy użyciu tej komendy zostaną zablokowane.​

Metody i opcje działania komendy:

• Ta sama ściana (Same facing) – elementy są przenoszone/kopiowane z zachowaniem tej samej orientacji normalnych powierzchni referencyjnych

• Przeciwna (Opposite) – elementy są przenoszone/kopiowane z odwróconą orientacją normalnych powierzchni (ściany zwrócone przeciwnie)

• Odsunięcie (Offset) – definiuje wartość przesunięcia między ramkami referencyjnymi w milimetrach

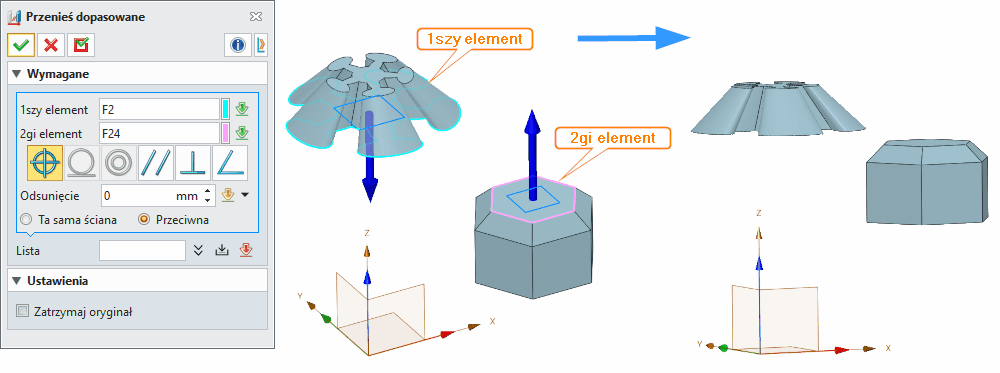

Wymagane dane wejściowe komendy:

• 1szy element (Entity) – wybór elementów/obiektów do przeniesienia lub skopiowania

• 2gi element (od ramki) (From frame) – wskazanie ramki referencyjnej źródłowej (płaszczyzna bazowa lub planarna ściana części), z której następuje przeniesienie/kopiowanie

• Do ramek (To frames) – wskazanie docelowych ramek referencyjnych, do których mają zostać przeniesione/skopiowane elementy

Funkcje dodatkowe, opcje, ustawienia komendy:

• Zatrzymaj oryginał (Keep original) – zachowuje oryginalną geometrię w miejscu źródłowym podczas kopiowania​

Tipsy i tricki użycia komendy:

• Przy kopiowaniu szkiców pamiętaj, że wszystkie kopie zostaną automatycznie zablokowane – jest to zachowanie projektowe zapobiegające niezamierzonym modyfikacjom​

• Korzystaj z płaszczyzn bazowych (datum planes) jako ramek referencyjnych dla większej precyzji pozycjonowania niż przy użyciu ścian bryłowych

• Przy montażu złożeń wykorzystuj tę komendę zamiast ręcznego pozycjonowania – automatyczne dopasowanie ramek eliminuje błędy wynikające z ręcznego wprowadzania wartości przesunięć

• Opcja odsunięcia pozwala tworzyć równoległe kopie elementów w określonej odległości od powierzchni docelowej

• Wybierając opcję „Przeciwna" można szybko tworzyć lustrzane odbicia elementów względem płaszczyzny referencyjnej​

Synonimy komendy dla popularnych programów CAD 3D:

• Dopasuj

• Przenieś przez wyrównanie

• Wyrównaj i przenieś

• Pozycjonuj przez ramkę

• Montuj przez dopasowanie
