Kopiuj

Umożliwia utworzenie wiernego duplikatu geometrii krzywych, linii i punktów oraz innych obiektów w przestrzeni 3D.

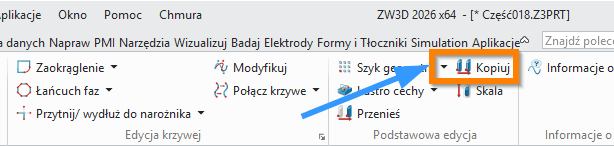

Szkic 3D > Podstawowa edycja

Aby uzyć funkcji, wymagane jest wybranie Elementów geometrii oraz metody:

• Dynamicznie kopiuj elementy.

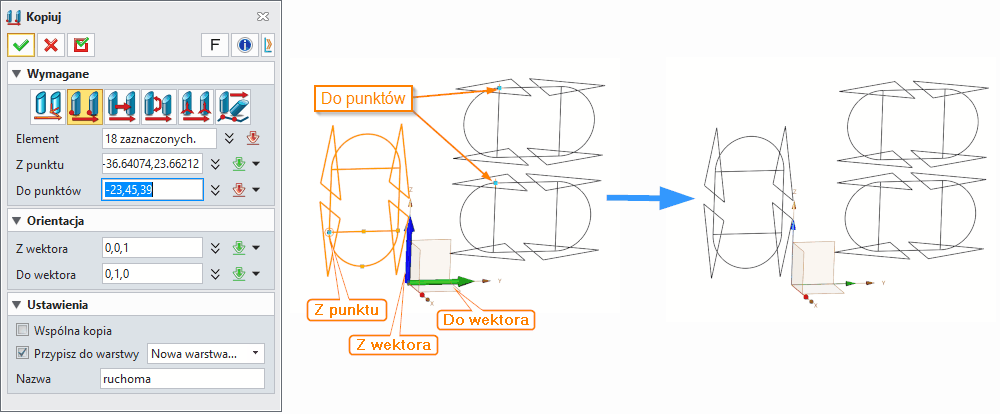

• Kopiuj elementy z punktu do punktów.

• Kopiuj elementy wzdłuż kierunku.

• Kopiuj elementy wokół Kierunku.

• Kopiuj elementy przez wyrównanie układów.

• Kopiuj elementy wzdłuż ścieżki.

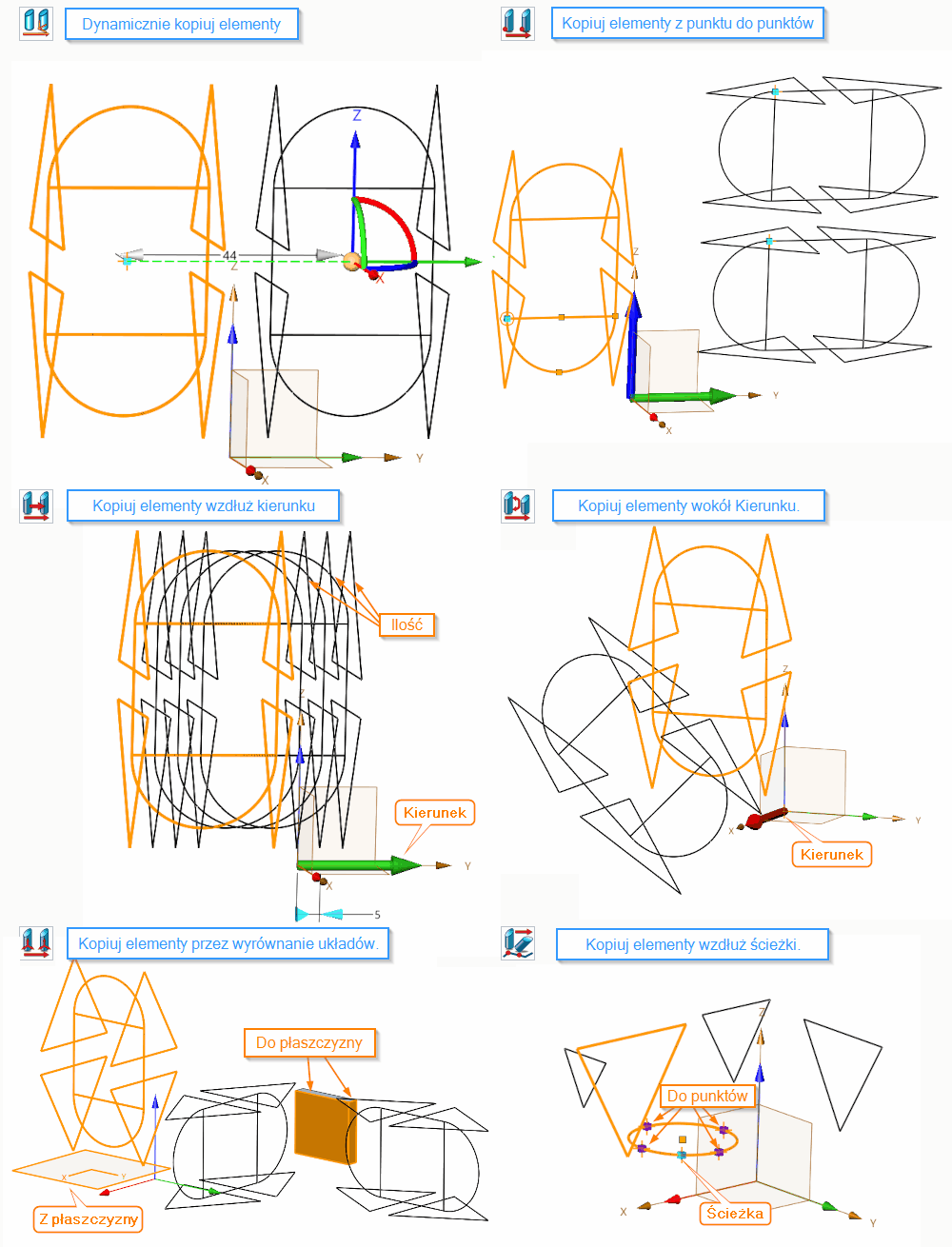

Metody kopiowania w sposób uproszczony przedstawiono na rysunku poniżej:

Dane opcjonalne:

• Ilość
  Podaj liczbę kopii do utworzenia.

• Wspólna kopia
  Zaznacz, aby zachować powiązanie z oryginałem (kopie będą aktualizowane po zmianie oryginału). Odznacz, aby kopie były niezależne.

• Orientacja (tylko dla ścieżki)

  • Baza – wybierz płaszczyznę lub ścianę jako ramkę kontrolującą przesunięcie.

    • Domyślna płaszczyzna / Po ścieżce / Wybrano (wybrany ręcznie)

  • Oś Z – wybierz sposób prowadzenia osi Z: styczna do ścieżki, styczna do krzywej, ustalony kierunek.

  • Oś X – wybierz sposób orientacji osi X: minimalny skręt, kierunek względem krzywej, ustalony kierunek.

• Skalowanie/Skręt (Scale/Twist) – dotyczy tylko opcji wzdłuż ścieżki:

  • Brak / Liniowe / Zmienne

  • W przypadku skalowania zmiennego można dodawać, modyfikować i usuwać atrybuty skali i skrętu wzdłuż ścieżki.

  • Typ skalowania: jednolite, tylko X, Y lub Z.

  • Lokalnie płaska skala: opcjonalna blokada zmiany skali w wybranym punkcie.

• Warstwa docelowa
  Wybierz miejsce docelowe dla obiektów:

  • Bieżąca warstwa

  • Layer0000

  • Nowa warstwa (New Layer) – umożliwia utworzenie nowej warstwy i nadanie jej nazwy.

Uwagi

• Dla polecenia „wzdłuż ścieżki” można kliknąć prawym przyciskiem myszy i wybrać Insert Curve List, aby wskazać listę krzywych jako parametryczną ścieżkę ruchu.
