Wstaw punkty z opisem autonumeracją i symbolem punktu

Wstawia punkty wraz z oznaczeniem serii automatycznie zwiększającym się numerem oraz symbolem punktu.

Wstaw punkty z opisem autonumeracją i symbolem punktu



Ikona:  1 Wstaw punkty z opisem autonumeracją i symbolem punktu
Nazwa polecenia: ZWGEO:Mark
Kompatybilność: ZWCAD Classic
Funkcje powiązane:

Eksportuj współrzędne elementów do pliku tekstowego

Importuj punkty z pliku tekstowego



Opis:

Po kliknięciu na ikonę  w pasku poleceń wpisujemy numer serii i naciskamy Enter wpisujemy numer początkowy i znowu naciskamy Enter wskazujemy miejsce wstawienia punktu a na końcu wpisujemy symbol punktu który powinien zarazem być nazwą bloku utworzonego w rysunku. Jeżeli podany blok nie istnieje otworzy się okno pozwalające na wyszukanie bloku w osobnym pliku. Po wstawieniu pierwszego punktu można zaznaczać kolejne punkty na zmianę z wpisywaniem symboli. Program automatyczne będzie zwiększał o 1 numer kolejno wstawianych punktów.



Wstaw punkty z opisem autonumeracją i symbolem punktu 1

Wstaw punkty z opisem autonumeracją i symbolem punktu 2

Wstaw punkty z opisem autonumeracją i symbolem punktu 3

Wstaw punkty z opisem autonumeracją i symbolem punktu 4

Wstaw punkty z opisem autonumeracją i symbolem punktu 5

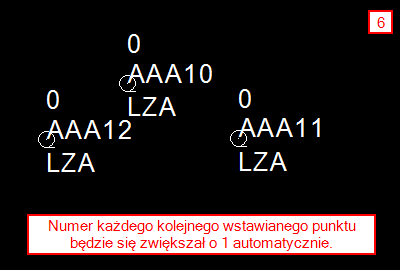

Wstaw punkty z opisem autonumeracją i symbolem punktu 6

Synonyms: Wstawianie punktów z numerem kolejnym i symbolem punktu
