Konwertuj na łuki / linie

Umożliwia przekształcenie istniejącej krzywej w zestaw segmentów prostych i łuków w przestrzeni 3D.

Szkic 3D > Edycja krzywej

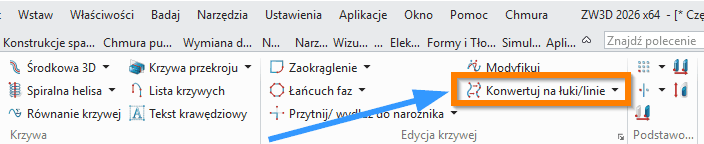

Szkic3D Konwertuj na łuki linie wstążka ZW3D

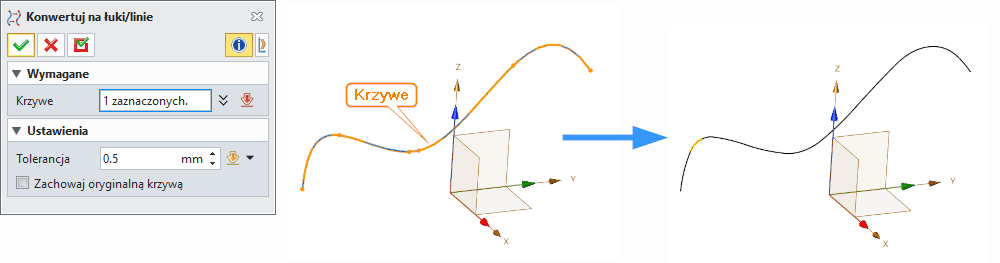

Szkic3D ZW3D Konwertuj na łuki - linie - Panel

Aby użyć funkcji wymagane jest wskazanie Krzywej. Nowe odcinki są automatycznie łączone końcami, tworząc ciągły przebieg.

Na poziomie szkicu oraz arkusza rysunkowego istnieje możliwość wymuszenia styczności w punktach łączenia, co pozwala dokładniej odwzorować kształt oryginalnej krzywej.

Uwaga: W środowisku części styczność jest domyślnie wymuszana.

W Ustawieniach możemy zmodyfikować Tolerancję: określa maksymalną dopuszczalną odchyłkę pomiędzy pierwotną krzywą a wynikowymi segmentami. Ma wpływ na dokładność odwzorowania oraz liczbę wygenerowanych odcinków.

Synonimy: rozbijanie krzywej na elementy
